参数化设计国际象棋国王棋子造型

这款棋子的设计首先围绕棋类使用的核心场景展开，日常对弈场景中，棋子需要具备足够的辨识度，让对局者在快速走棋时能第一时间区分棋子身份，因此顶部的十字形顶饰做了突出的轮廓处理，既还原了传统国际象棋国王的标识特征，又通过参数化的尺寸约束，保证顶饰高度与整体棋子高度的比例控制在1:7区间，避免顶饰过高导致棋子重心上移，出现拿取后放置不稳、轻微触碰就倾倒的问题。从教学建模的应用场景来看，整个模型采用全参数化的特征构建逻辑，所有环形装饰槽的宽度、深度、相邻槽的间距都通过全局参数关联，修改基础直径参数时，所有特征会同步更新，不会出现特征报错、几何错位的问题，非常适合机械建模初学者练习旋转凸台、特征阵列、参数关联这些基础操作，不需要反复重建特征就能快速生成不同尺寸规格的棋子模型。

从结构设计的思路上，棋子整体采用全旋转对称结构，所有截面轮廓都围绕中心轴线旋转生成，没有额外的侧向凸台或者异形结构，这种设计一方面能降低3D打印的支撑需求，采用FDM工艺打印时，仅底部需要极小面积的支撑，甚至可以直接通过调整底部倒角实现无支撑打印，大幅减少后处理的工作量；另一方面，对称结构能保证棋子各个方向的重量分布均匀，放置在棋盘上时，各个方向的抗倾覆能力一致，不会出现某个方向轻碰就倒的问题。棋子的中部做了向内收窄的弧形轮廓，这个弧度是按照成年人手指捏取的弧度设计的，捏取位置的直径控制在18-22mm区间，刚好适配成年人拇指和食指的捏取范围，长时间对局拿取也不会有硌手的感觉。

棋子的底座部分做了三层阶梯式的加宽处理，最底部的接触平面直径控制在整体最大直径的1.2倍，底座与棋盘的接触平面做了0.2mm的微倒角处理，既避免底部边缘过于锋利刮伤棋盘表面，又能保证接触面积足够大，放置时的稳定性更好。颈部的环状装饰一共设置了四道环形凹槽，凹槽的深度统一控制在1.5mm，既保证装饰的层次感，又不会因为凹槽过深导致注塑生产时出现填充不足、脱模困难的问题，如果采用金属压铸工艺生产，这些凹槽的拔模角度统一设置为1.5度，能顺利完成脱模，不需要额外做侧抽芯结构，能有效降低模具的加工成本。

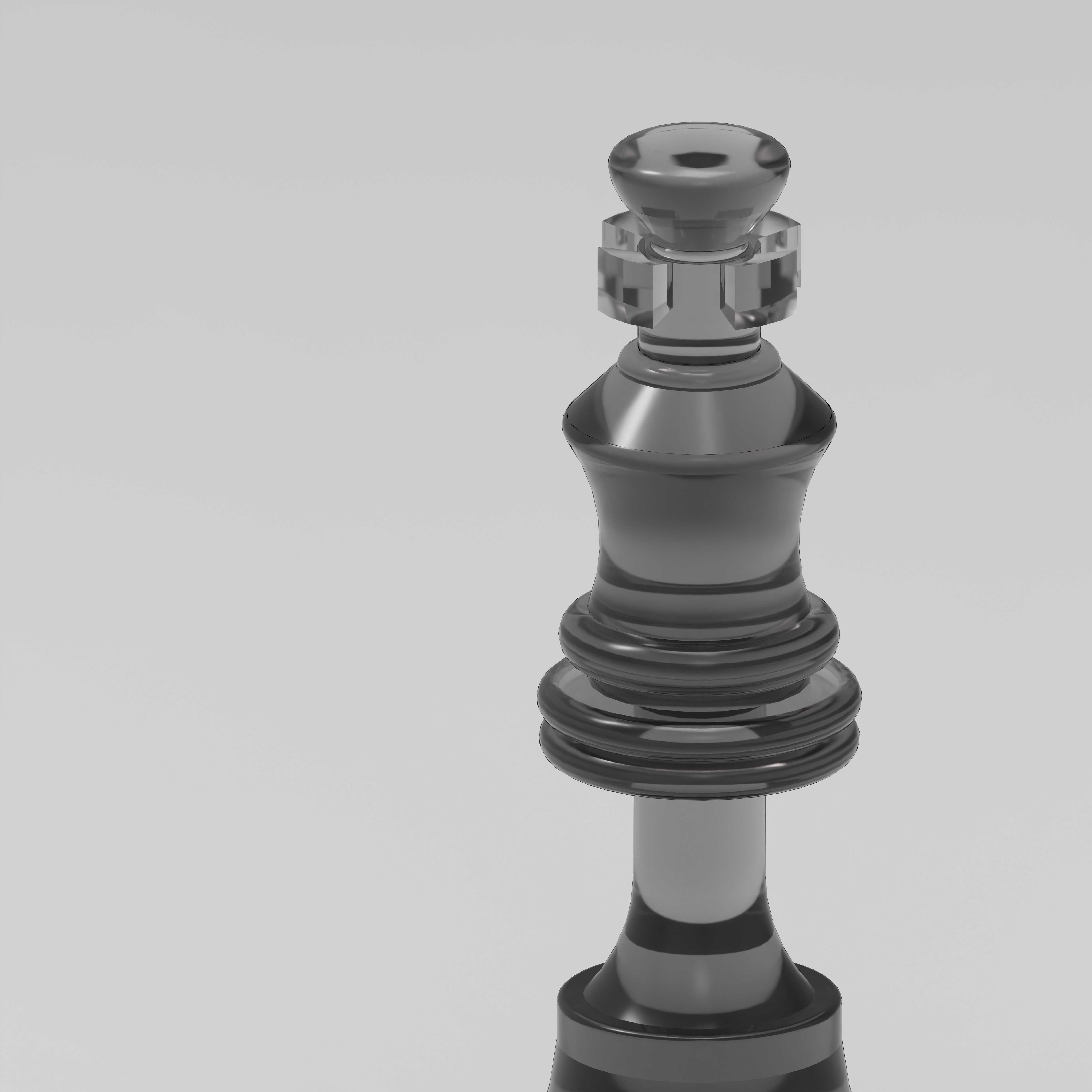

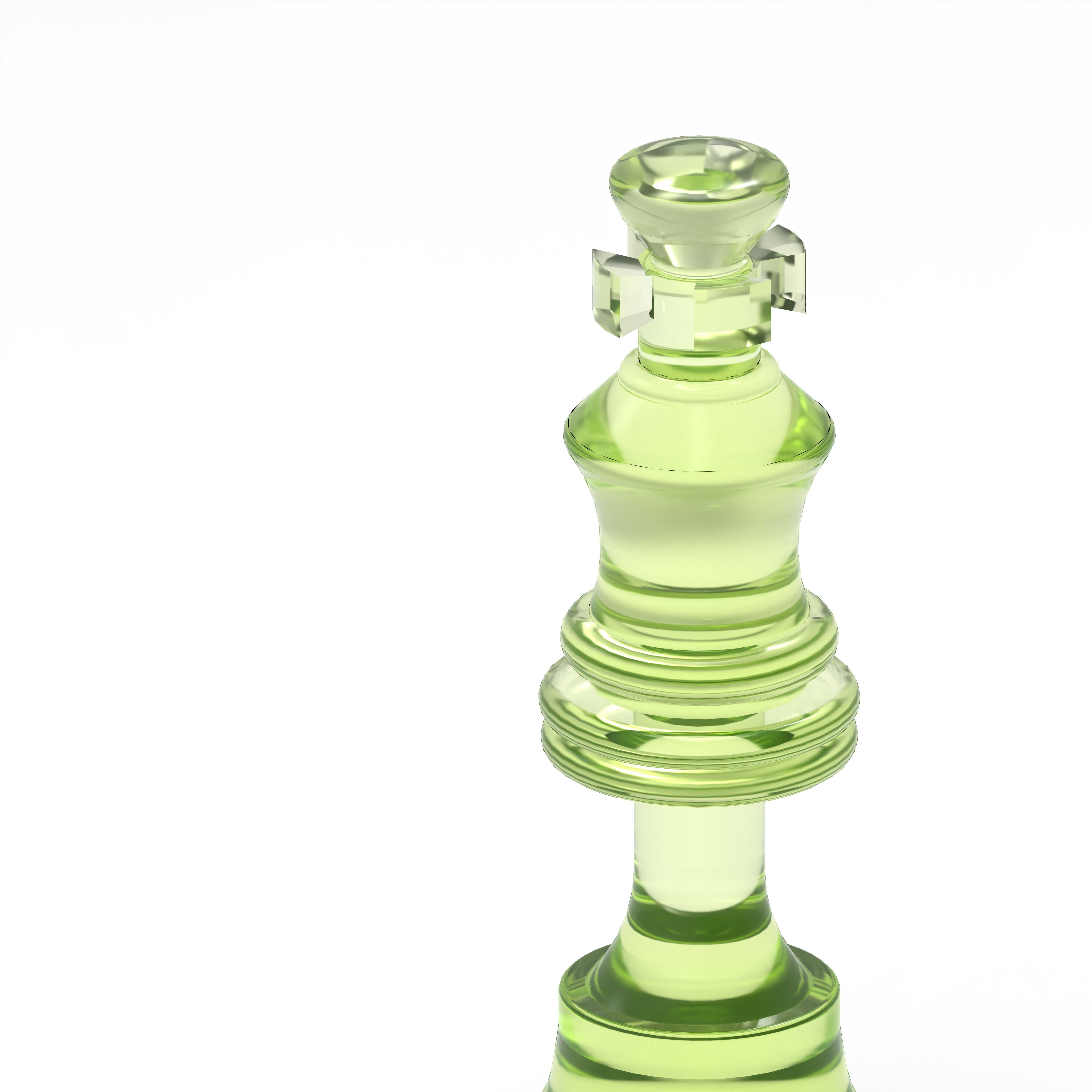

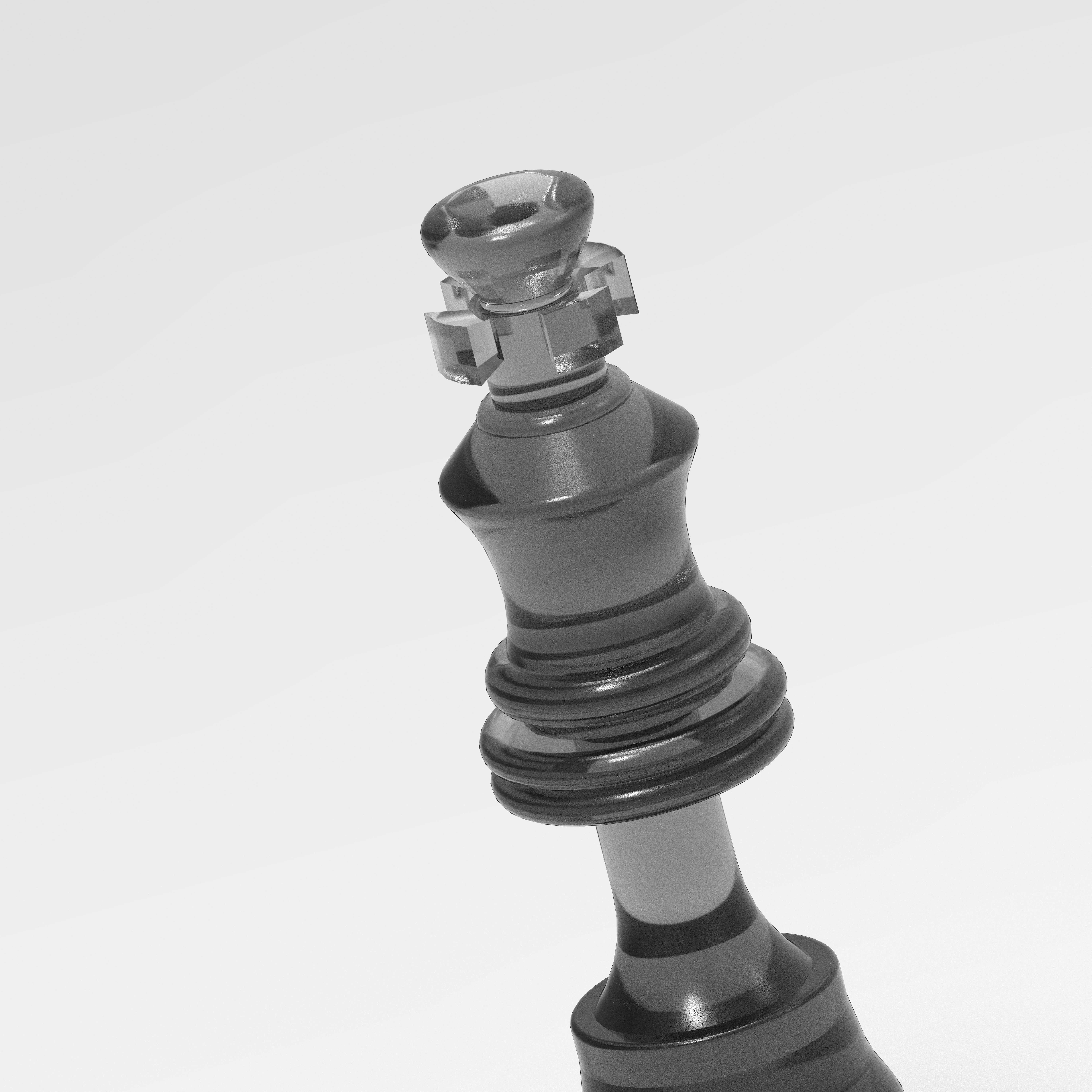

从文创摆件的应用场景来看，这款棋子的轮廓比例严格遵循斯汤顿象棋的经典比例规范，顶部王冠部分的十字装饰做了圆角过渡处理，没有尖锐的棱角，作为桌面摆件摆放时，不会划伤桌面或者磕碰造成损坏。模型的表面曲率做了连续处理，渲染时能呈现均匀的金属反光效果，不需要额外做曲面修补就能直接用于产品宣传渲染。如果用于组装整套国际象棋，只需要调整对应参数就能生成后、车、马、象、兵等其他棋子，所有棋子的底座直径、整体高度比例保持统一，整套棋子的风格一致性更强，不会出现不同棋子轮廓风格脱节的问题。

在安装边界方面，棋子的整体高度控制在标准国际象棋竞赛规则要求的国王棋子高度区间内，底部直径适配标准竞赛棋盘的方格尺寸，放置在方格内时，边缘距离方格边线留有至少3mm的余量，不会出现棋子超出方格边界、影响相邻棋子放置的问题。棋子的重量分布经过重心校核，整体重心位于总高度的三分之一以下位置，也就是靠近底座的区域，即使棋盘出现轻微的倾斜，棋子也能保持稳定，不会轻易滑落。针对教学场景的使用需求，模型的特征树做了分层管理，基础轮廓、装饰槽、顶饰、底座分别放在不同的特征组里，初学者可以逐个隐藏、修改特征，观察每个特征对整体造型的影响，理解参数化建模中特征父子关系的逻辑，比零散的建模练习案例更有实操参考价值。
