摩托车后轴前螺母防护限位衬套结构

　　在两轮摩托赛车的行走系统装配环节，后轴连接位置的前螺母长期处于外露状态，不仅容易被行驶中带起的碎石、泥沙撞击磕碰，还会在雨天骑行、赛道积水路段被泥水裹挟侵蚀，轻则出现螺纹锈蚀导致后期维护拆卸困难，重则受外力冲击出现螺母变形、锁紧力矩衰减，直接影响后轮的安装定位精度，给高速行驶带来安全隐患，这款防护结构正是针对这一实际工况痛点设计的配套零件。从实际装车场景来看，该零件套装在后轴对应前螺母的外侧位置，内孔尺寸与后轴轴径、螺母外轮廓形成适配的配合间隙，既不会干涉后轴的穿装锁紧流程，也能在螺母外围形成一圈连续的物理防护屏障，阻挡路面飞溅的硬物直接撞击螺母棱角，同时减少泥水、灰尘直接附着在螺母与轴的螺纹配合段，降低螺纹副的锈蚀卡滞概率。

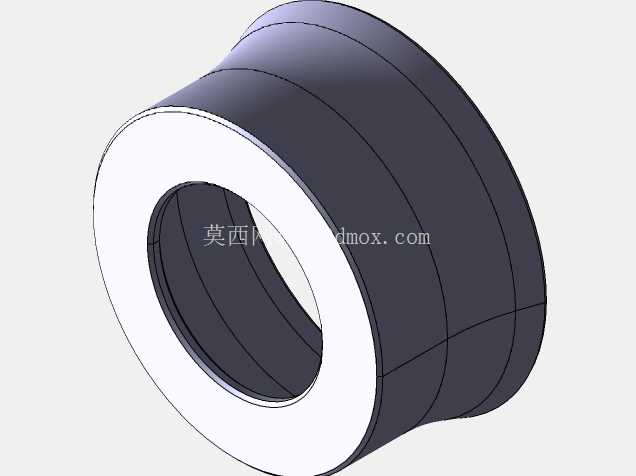

　　设计阶段首先考虑的是安装边界的适配性，零件整体采用变径的筒状结构，外侧带有多道环形的阶梯轮廓，靠近车架安装侧的端面做了贴合限位处理，能够和后轴周边的安装座端面形成平稳贴合，避免车辆行驶过程中出现防护套径向窜动、异响的问题；内孔的台阶尺寸刚好可以容纳前螺母的六角轮廓，安装到位后不会和螺母之间出现过大的旷量，也不会额外增加后轴方向的安装尺寸，不需要改动原有后轴、后轮、平叉的原有结构，可以直接替换加装，适配多款同轴径规格的运动摩托、赛道赛车。

　　从结构强度角度考量，零件的壁厚分布做了针对性优化，受碎石冲击概率较高的外侧环形区域壁厚做了加厚处理，而和安装座贴合的内侧端面则做了减薄让位，避免和周边的油封、垫片等零件出现装配干涉；外轮廓的弧形收腰设计并非单纯的造型处理，而是对应后轴安装位置周边的平叉轮廓弧度，在车辆后轮上下跳动、后轴随平叉摆动的过程中，防护套的外轮廓不会和平叉内侧发生剐蹭，预留了足够的运动间隙。实际使用中，这款防护件除了基础的防护作用，还能起到一定的限位辅助作用，当后轴螺母因为长期振动出现轻微的力矩衰减时，防护套的内孔台阶可以在一定程度上限制螺母的径向转动位移，延缓螺母松脱的进程，给日常骑行检查留出足够的冗余空间。

　　建模过程中需要重点关注几个配合尺寸的公差控制：内孔与螺母配合的段尺寸公差要控制在合理范围，间隙过小会导致安装时无法顺利套入螺母，间隙过大则会出现行驶晃动异响；外侧的环形阶梯的同轴度需要和内孔保持一致，避免装车后出现偏心，导致和周边零件的间隙不均匀；端面的平面度也要满足装配要求，确保和安装座贴合后不会出现局部翘曲，影响装配的稳定性。针对赛道使用场景，零件的外表面做了圆滑过渡处理，没有尖锐的棱角，即使在车辆倾倒、侧滑的情况下，也不会因为突出的棱角勾挂路面杂物或者对周边零件造成额外的磕碰损伤；多道环形槽的设计除了造型区分，也能在零件受到侧向撞击时通过轻微的形变吸收部分冲击能量，避免冲击力直接传递到内部的螺母和后轴上，保护核心的连接部件。在日常维护环节，这款防护件的拆装不需要额外的专用工具，松开后轴锁紧结构后即可直接取下清理，内部积存的泥沙可以很方便地冲洗干净，不会因为结构复杂导致清理死角，也不会增加太多的维护工作量，适配赛道高频维护、日常通勤长期使用的双重需求。
