老式自行车前叉适配24寸轮组增高转接件

这款转接件的核心应用场景，集中在老式硬尾山地车的前叉改装升级领域，针对早年生产的长行程弹簧前叉轮组适配局限问题，提供无需更换前叉主体的低成本改装方案。很多早年的经典硬架山地车，原配前叉的设计轮径规格多为26寸，当玩家想要更换24寸轮组来提升车辆的操控灵活性、降低五通高度获得更稳定的林道骑行重心时，直接换装轮组会出现刹车安装位错位、前叉开档与花鼓匹配偏差、轮组与叉肩间隙不足的问题，这款增高转接件就是为解决这类匹配矛盾开发的结构件。

从实际功能来看，该零件作为前叉与轮组刹车、花鼓安装位之间的转接载体，一方面要补偿24寸轮组相比原配轮组的半径差，避免轮组安装后前叉整体行程利用率下降，另一方面要保证安装后刹车卡钳的安装平面与碟片平面的平行度公差控制在0.1mm以内，防止刹车过程中出现蹭碟、制动力分布不均的问题。零件上的三个安装孔位分别对应前叉叉脚的原有安装螺孔，孔位的同轴度公差按照IT7级精度设计，确保安装时不需要对原有前叉进行任何锉削、扩孔加工，直接通过标准螺栓即可完成锁紧固定，不会破坏前叉本身的结构强度。

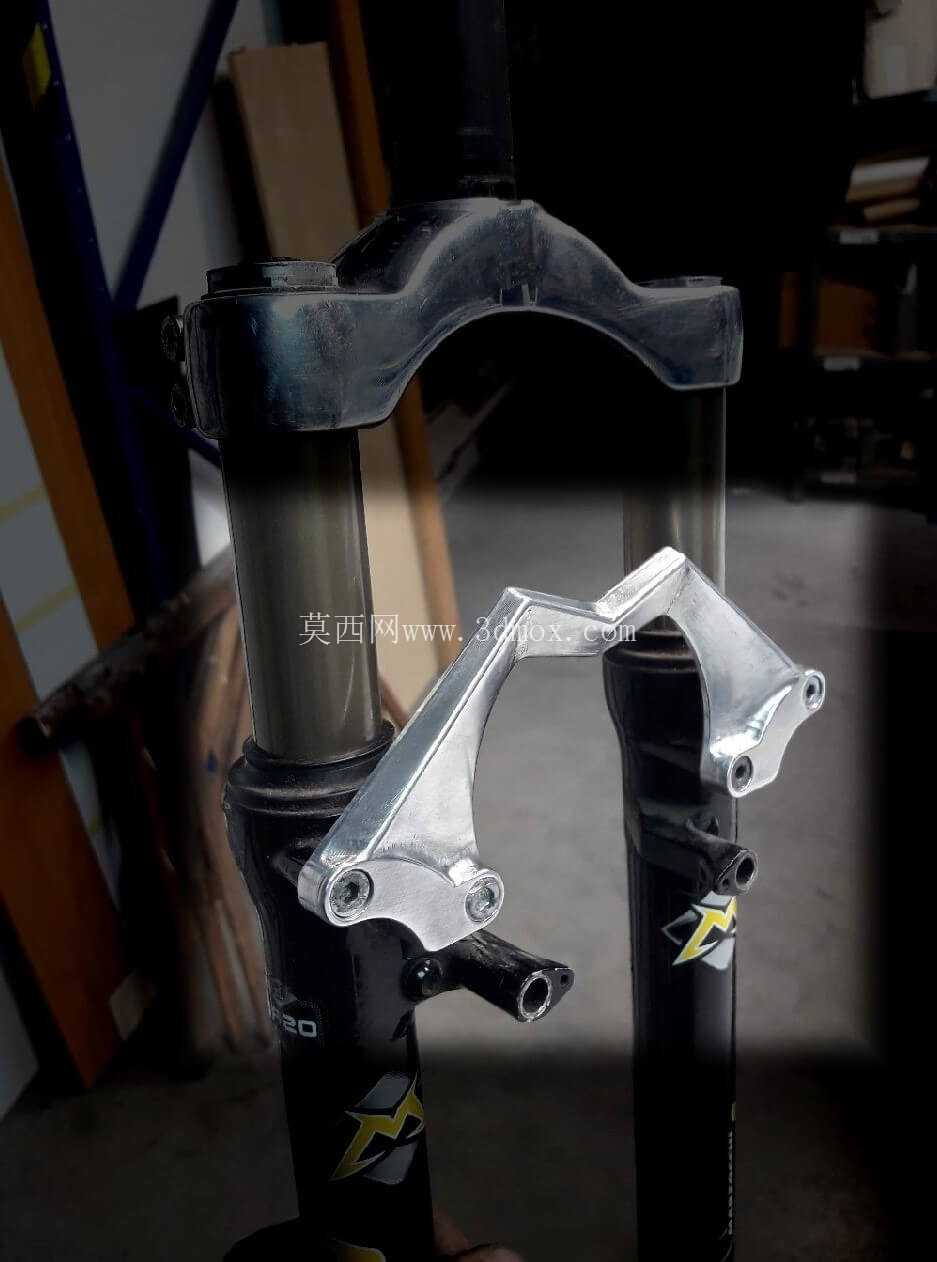

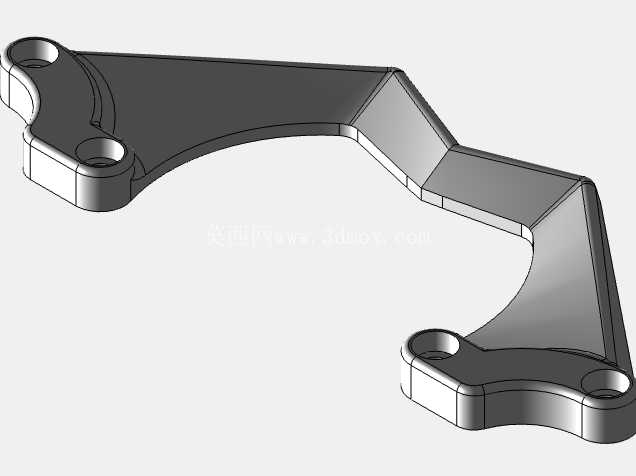

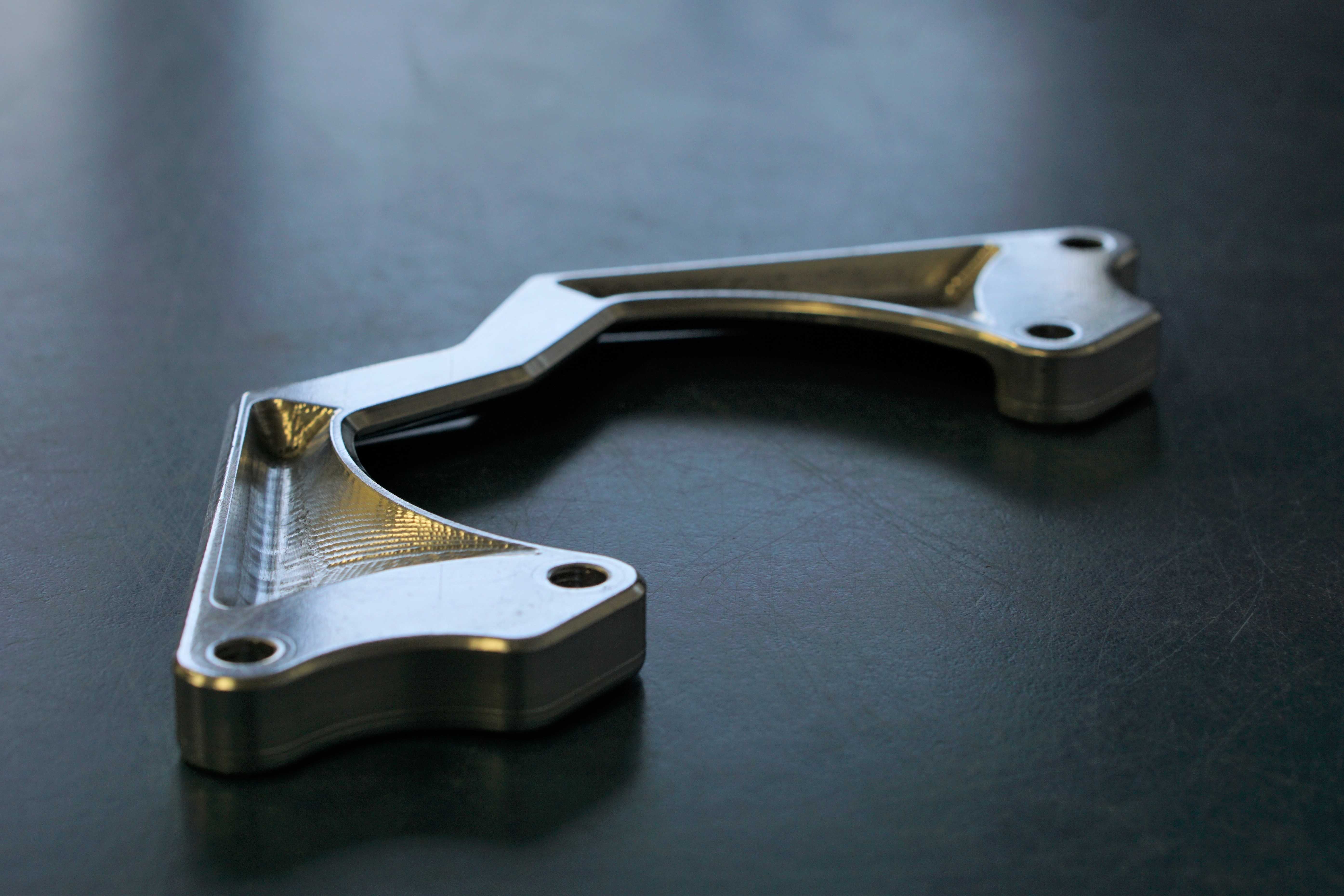

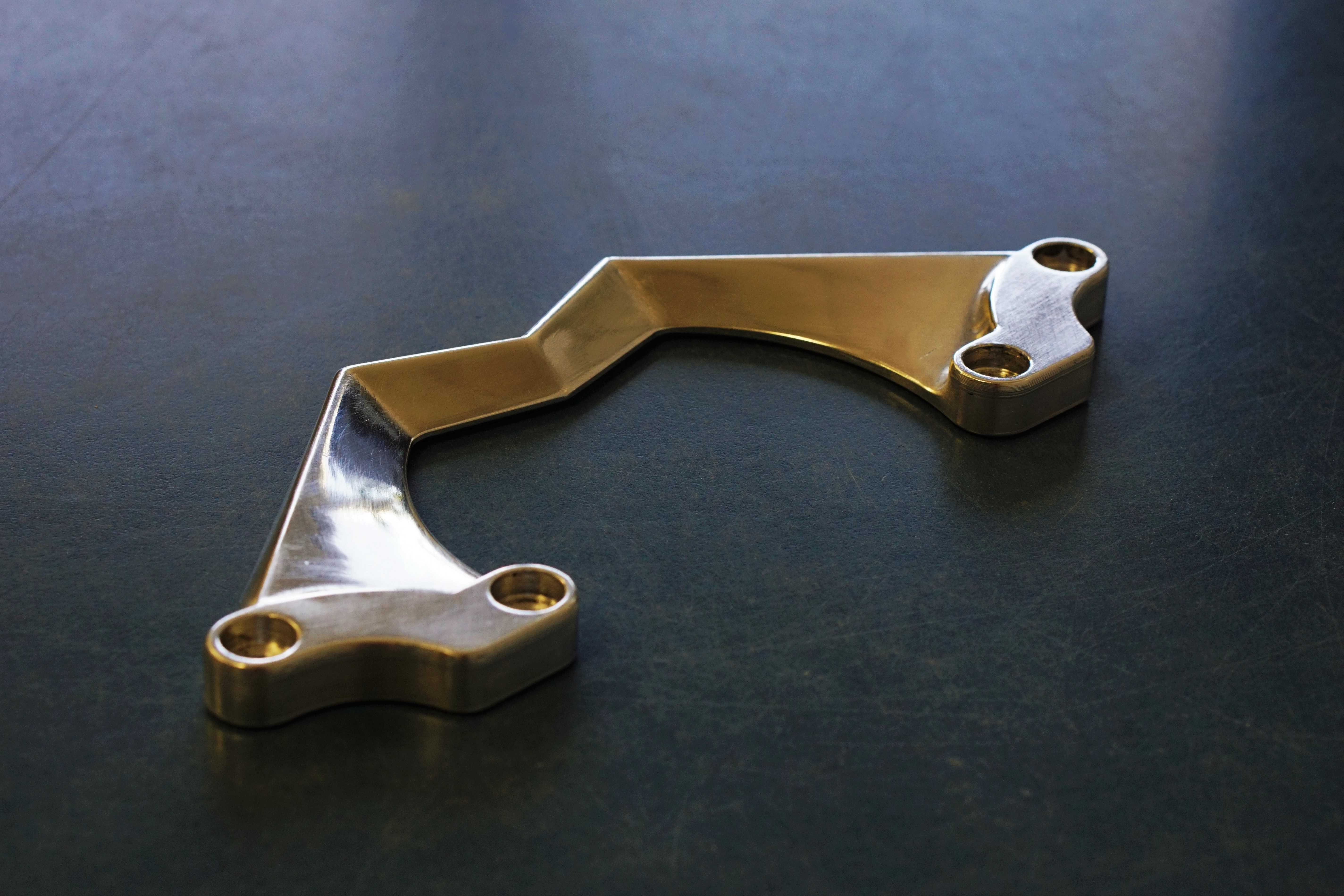

设计过程中优先考虑了CNC加工的工艺可行性，整体采用等壁厚的弯折流线结构，没有设置封闭的型腔结构，所有加工面都可以通过三轴CNC铣床一次装夹完成粗精加工，减少了二次装夹带来的形位公差偏差。零件的弯折角度经过多次实车装配验证，刚好匹配Marzocchi Z1系列前叉叉脚的外轮廓弧度，安装后零件与叉脚表面完全贴合，受力时不会出现局部应力集中的问题。零件的边缘全部做了R2的圆角过渡处理，既避免了加工后锐边带来的安装划伤风险，也能减少应力集中导致的零件疲劳断裂隐患，毕竟山地车骑行过程中前叉会持续承受路面带来的冲击载荷，应力集中点很容易在长期交变载荷下出现裂纹。

安装边界方面，这款转接件的整体厚度控制在8mm，安装后单侧叉脚的外伸量不超过12mm，不会与24寸轮组的辐条、花鼓快拆结构产生运动干涉，适配的轮组胎宽范围最大支持2.35英寸的山地越野胎，轮组安装后与前叉下管的间隙保持在15mm以上，即使在轮胎沾附泥浆、骑行过程中轮胎出现小幅形变的情况下，也不会出现轮胎摩擦前叉下管的问题。零件的安装孔位采用沉孔设计，螺栓锁紧后头部完全沉入零件表面，不会突出在外影响刹车夹器的安装调整，沉孔的深度按照标准内六角螺栓的头部尺寸设计，保证螺栓锁紧后有足够的支撑面，不会出现螺栓压溃零件表面的情况。

从受力特性来看，这款零件在骑行过程中主要承受轮组传递的垂直冲击载荷、刹车时带来的纵向剪切力，以及转向时的横向扭力，因此结构设计时在三个安装孔的位置都做了局部加厚处理，加厚区域的厚度达到12mm，比主体结构厚4mm，保证孔位位置的结构强度足够应对大冲击载荷。零件的中间连接段采用变截面设计，在保证整体结构强度的前提下尽可能减少材料用量，降低零件自身重量，避免改装后给前叉带来过多的簧下重量，影响前叉的避震响应灵敏度。整个零件的表面没有多余的装饰结构，所有的曲面造型都是为了优化受力路径、匹配安装轮廓设计，没有为了外观好看增加不必要的加工特征，尽可能压缩CNC加工的走刀路径长度，降低加工成本和加工周期。

实际装配验证过程中，这款转接件可以完美适配1996到2000年之间生产的Bomber Z1-Z5系列前叉，安装后不需要调整前叉的预压、阻尼设置，只需要重新调整刹车卡钳的位置，即可完成24寸轮组的换装，换装后车辆的五通高度会降低18mm左右，林道骑行时的重心更低，过弯时的稳定性有明显提升，同时因为轮径变小，车辆的转向响应速度更快，更适合在密集树林、弯道较多的越野路段骑行。零件的材质适配范围也比较广，既可以采用6061铝合金加工做阳极氧化表面处理，也可以采用不锈钢材料加工获得更高的结构强度，满足不同骑行强度的使用需求，不管是日常休闲骑行还是中等强度的山地越野，都能保证足够的结构可靠性，不会出现零件断裂、变形的问题。
