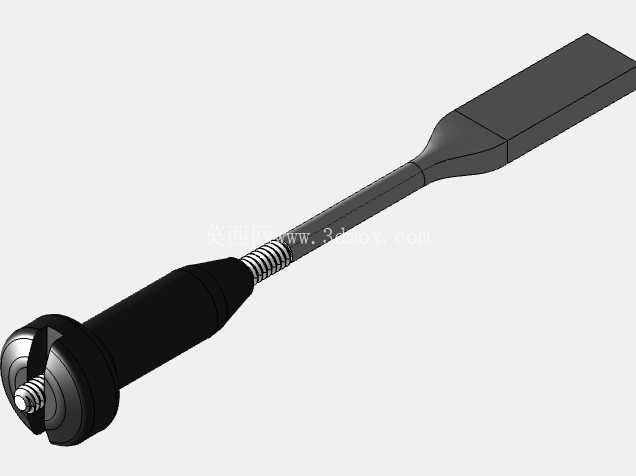

自行车辐条帽与辐条装配结构设计

　　这套三维结构针对自行车轮组的辐条与辐条帽装配环节做了完整的结构还原，日常轮组调校、编圈作业里，辐条和辐条帽的配合精度直接决定轮组的径向跳动、端面偏摆控制水平，也是轮组承重、抗冲击性能的核心影响因素。从结构设计逻辑来看，辐条杆部采用变截面设计，靠近帽端的螺纹段做了缩径处理，既保证螺纹啮合的连接强度，又能通过杆部的渐变过渡降低应力集中风险——实际骑行过程中轮组承受的路面冲击会通过辐条传递到花鼓和车圈，变截面结构可以分散交变载荷，避免螺纹根部出现疲劳断裂。

　　辐条帽端的扁位结构是专门为调校作业设计的，编圈时可以通过扁位夹持固定辐条，避免拧动辐条帽时辐条跟转，减少调校过程中辐条产生的扭转应力，这部分应力如果在装配时残留，骑行过程中会逐步释放导致轮组偏摆失准。装配端的螺纹配合采用细牙螺纹设计，细牙螺纹的导程更小，调校时可以实现更精准的张力微调，同时细牙螺纹的自锁性能更好，配合轮组装配时使用的螺纹紧固胶，能避免长期颠簸路况下辐条帽松动退牙。从安装边界来看，辐条帽的头部直径适配常规车圈的辐条孔尺寸，头部的锥面结构可以和车圈的辐条孔沉台完全贴合，保证受力均匀，不会出现局部应力集中压坏车圈孔位的问题；辐条的弯折端适配常规花鼓的法兰盘挂孔，弯折半径做了优化处理，避免弯折处应力集中导致辐条断裂。

　　在实际应用场景中，这套结构可以用于山地车、公路车、城市通勤车的常规轮组编配，不同轮径的轮组只需要调整辐条的有效长度，辐条帽和辐条的连接结构可以通用。设计过程中还考虑了装配工艺性，辐条杆部的光滑段做了表面抛光处理，减少穿条时的摩擦阻力，编圈作业时可以更顺畅地将辐条穿过车圈孔位；螺纹段的公差控制在6H/6g的配合精度，既保证拧动顺畅无卡滞，又不会出现配合间隙过大导致的张力虚位。从受力特性来看，轮组承重时每根辐条承受的拉力会随路面冲击动态变化，这套结构的螺纹啮合长度做了冗余设计，即使在最大拉力工况下，螺纹的啮合牙数也能保证足够的连接强度，不会出现滑牙失效；辐条帽的头部厚度也做了对应强化，大拉力下不会出现头部断裂的问题。

　　针对日常维护场景，这套结构的外露部分没有复杂的异形结构，后期调校张力或者更换辐条时，使用常规的辐条扳手就可以完成作业，不需要专用的特殊工具，降低了后期维护的门槛。另外，辐条和辐条帽的装配同轴度也做了公差约束，装配后两者的同轴度误差控制在极小范围内，避免轮组转动时因为同轴度问题产生额外的离心力，影响高速骑行时的轮组稳定性。
