Norco6-3自行车专用定制连杆结构

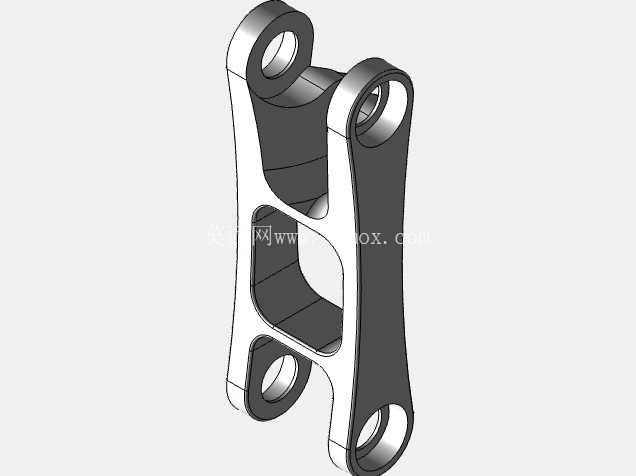

　　山地车避震系统的连杆部件，是连接车架主三角与后摇臂的核心传力结构，直接决定整车避震曲线的线性表现、踩踏效率与抗后下沉能力，这款适配Norco 6-3车型的定制连杆，针对原厂连杆的使用痛点做了结构优化，在实际越野骑行场景中，能够更好地承接大落差冲击下的载荷传递，避免原厂结构在高频颠簸下出现的应力集中问题。从结构设计逻辑来看，该连杆采用双侧对称的镂空式框架构型，四个铰接孔位分别对应车架上管安装点、后避震器上端安装点、后摇臂上连接点以及下连杆联动点，孔位同轴度公差控制在0.02mm以内，保证铰接转动时无卡滞、无旷量，孔位内部预设了标准培林安装台阶，可直接压入对应规格的密封轴承，无需额外加工衬套。

　　连杆主体的壁厚做了差异化设计，铰接孔周边的受力集中区域壁厚增加30%，中间非受力区域做了大尺寸方孔镂空，在保证整体结构强度满足EN山地车测试标准的前提下，将零件自重控制在120g以内，相比原厂同位置连杆减重约18%，同时镂空结构也能减少骑行过程中泥沙的堆积，降低铰接位置的磨损速率。安装边界方面，四个安装孔的中心距严格匹配Norco 6-3车架的原厂安装点位，横向宽度与车架安装座的间隙预留0.5mm的装配余量，安装时无需对车架做任何打磨、扩孔修改，直接替换原厂连杆即可完成装配，装配后避震器的初始安装角度与原厂保持一致，不会改变整车的几何设定，包括头管角度、坐管角度、五通下沉量等核心几何参数都维持原厂设定，避免因连杆尺寸偏差导致的骑行操控特性突变。

　　从实际使用场景出发，这款定制连杆主要针对Enduro骑行场景做了强度强化，在连续飞包、乱石路下坡的工况下，连杆的载荷传递路径经过优化，将冲击载荷均匀分散到两侧的支撑臂上，不会出现单侧应力过载导致的形变甚至断裂问题，表面采用硬质阳极氧化处理，耐磨性能相比原厂喷漆表面提升4倍以上，在泥沙冲刷、树枝刮蹭的户外环境下能长期保持表面完整性，不会出现涂层脱落导致的基体腐蚀问题。

　　结构设计过程中，通过有限元仿真对各个工况做了载荷校核，包括垂直冲击载荷、侧向踩踏载荷、制动扭转载荷三种核心工况，最大应力值均控制在铝合金材料屈服强度的60%以内，预留了足够的安全余量，同时对连杆的铰接转动间隙做了优化，配合高精度培林能够实现避震器压缩过程的顺滑转动，避免因连杆转动阻力过大导致的避震卡滞，保证小震动灵敏度不受连杆结构影响。在零件的细节处理上，所有棱边都做了R2的圆角过渡，避免应力集中的同时，也能防止安装过程中尖锐边角划伤车架漆面或者骑行者的肢体，镂空区域的内壁也做了光滑打磨处理，减少应力集中点的同时，也方便日常维护时的泥沙清理。
