自行车五通内走线导向限位结构

　　在自行车整车装配与线缆布局设计中，五通区域作为车架核心受力交汇点，同时承担变速、刹车等多路线缆的过渡导向功能，该导向结构正是针对内走线车架五通位置的线缆排布需求开发的专用限位部件。日常骑行场景中，外露线缆易受泥水侵蚀、外力剐蹭出现老化、卡滞问题，内走线布局虽能优化外观与线缆防护性能，但五通位置空间狭窄、结构曲面复杂，线缆穿入车架下管、后下管过程中易与车架内壁剐蹭，长期踩踏振动下还会出现线缆移位、摩擦异响，甚至影响变速、刹车的操作手感与响应精度，该导向件的核心作用就是在五通交汇位置为变速刹车线缆、机械后拨控制线提供精准的走线槽道，约束线缆的排布路径，避免线缆与车架金属边缘直接接触，减少骑行过程中线缆与车架的摩擦损耗。

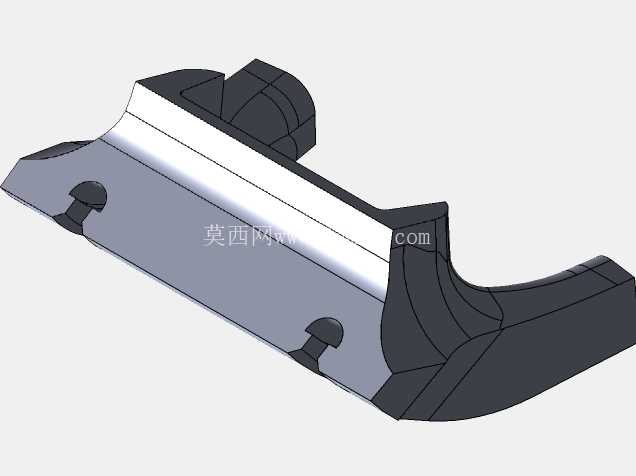

　　从结构设计逻辑来看，该部件采用与五通曲面完全贴合的弧形基底设计，安装面完全匹配五通位置的车架外轮廓弧度，无需额外对车架进行焊接或打磨改造，可直接贴合固定在五通对应位置，安装后不会突出车架轮廓过多，避免与曲柄、牙盘等转动部件发生运动干涉。部件上设置的多道独立走线槽分别对应不同功能的线缆，槽道深度与宽度根据对应线缆的外径设计，既能够保证线缆顺利穿入槽道，又能通过槽道边缘的限位凸起限制线缆径向窜动，避免不同功能的线缆在五通位置出现交叉、缠绕，每路线缆都拥有独立的走线路径，后续维护更换线缆时可直接沿槽道抽出穿入，无需反复调整线缆位置。

　　考虑到自行车实际使用中的复杂工况，该部件的固定点位设计在槽道两侧的凸起位置，采用嵌入式固定结构，安装后固定件头部完全沉入结构沉孔内，不会突出表面剐蹭线缆或骑行者衣物；部件边缘全部做圆角过渡处理，不存在尖锐棱角，避免安装维护过程中划伤线缆外皮或操作人员手部。从安装边界来看，该部件整体沿五通轴向的长度适配常规自行车五通的标准宽度，弧形基底的曲率半径匹配常见铝合金、碳纤维车架的五通外轮廓尺寸，安装后两侧边缘不会超出五通与下管、后下管的焊接衔接位置，不会影响车架原有焊缝的受力结构，也不会干扰中轴组件的正常安装与转动。

　　槽道的走向设计完全贴合线缆从车架头管区域经下管进入五通、再分流至后下管、后上管的自然弯折弧度，线缆穿入后不会出现过大的弯折角度，保证线缆内线的滑动顺畅度，避免因弯折半径过小导致内线阻力增大、变速刹车操作迟滞的问题。在实际装配场景中，该导向件可兼容机械变速、机械碟刹等多类内线的走线需求，无需针对不同线径额外更换导向部件，槽道内部预留的微小间隙可容纳线管外皮的微小形变，即使在低温环境下线管外皮收缩，也不会出现线缆被槽道卡滞的情况。部件整体采用轻量化结构设计，在保证结构强度的前提下尽可能去除非受力区域的多余材料，不会给整车增加过多重量，符合自行车零部件轻量化的设计趋势；结构受力方面，部件在踩踏受力方向做了局部加厚处理，应对骑行过程中带起的碎石冲击、鞋底剐蹭都不会出现开裂或变形，长期使用也能维持稳定的线缆导向性能，避免因部件变形导致的线缆走位偏移问题。
