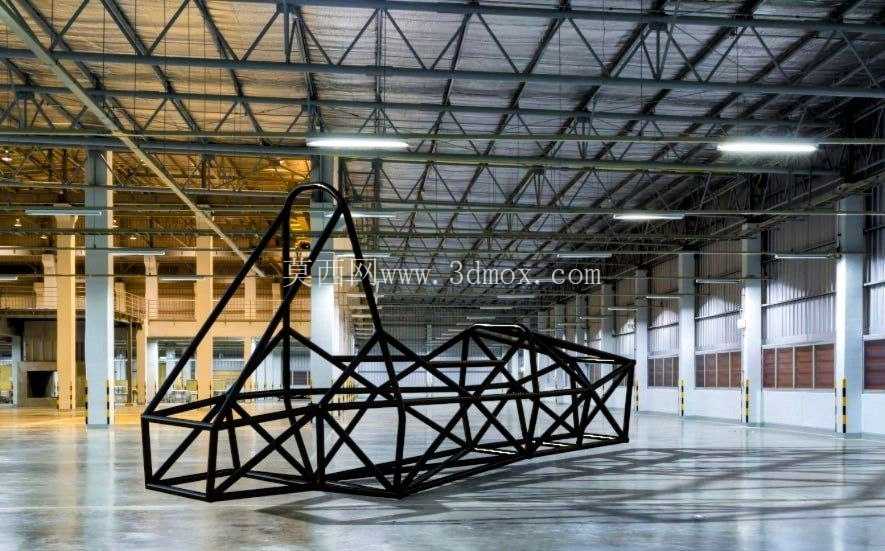

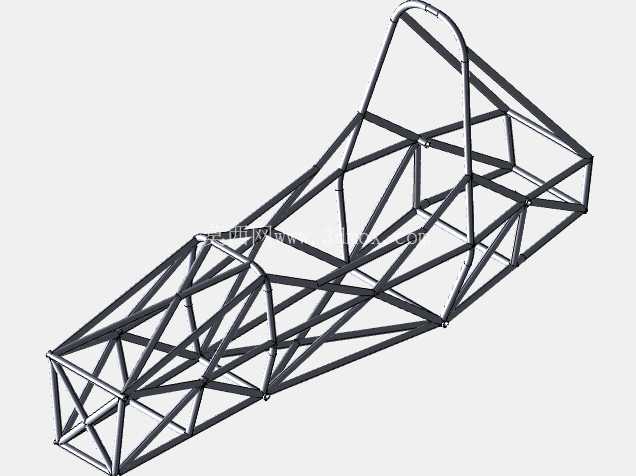

钢管桁架式赛车车架空间结构设计

　　这套空间桁架式车架结构，核心面向小型单人竞速赛车的底盘承载需求，在场地越野、大学生方程式赛事、业余改装赛车场景中应用广泛，区别于量产乘用车的冲压焊接一体式车身，这类管架结构完全依靠不同规格钢管的空间排布实现承载，没有额外的覆盖件参与受力，所有行驶过程中的载荷都会通过管节点传递分散。从实际使用场景来看，这类车架需要同时承受多维度的载荷：直线加速时动力总成输出的纵向拉扯力，高速过弯时侧向加速度带来的横向扭转力，飞坡落地时垂直方向的冲击载荷，还有碰撞瞬间的冲击力溃缩需求，所以在结构排布上并没有采用等间距的均匀网格设计，而是针对不同区域的受力特性做了差异化的管梁布局。

　　驾驶舱区域是整个车架刚度最高的部分，周边的管梁采用了更小的三角网格排布，尤其是座舱两侧的防滚结构，通过多组斜向支撑形成封闭的三角稳定结构，即使发生侧翻或者侧向碰撞，也能保证座舱内部的生存空间不发生侵入式变形，这部分的管梁排布特意预留了座椅安装、安全带锚点、方向盘支架的安装位，所有安装点都设计了双层管片补强，避免单点受力造成的管梁局部变形。前部的动力舱区域，管梁排布相对稀疏，预留出了发动机、散热器、前悬摆臂的安装空间，前悬的安装支点直接集成在前端的横向管梁上，通过斜向支撑把悬挂传递的冲击力分散到左右两侧的主纵梁上，前端最前部的管梁特意设计了可溃缩的分段结构，发生正面碰撞时这部分管梁会通过逐级弯折吸收冲击能量，避免冲击力直接传递到驾驶舱区域。

　　后部的结构主要负责承载后悬挂、传动系统与油箱，后悬的安装点同样做了多向斜撑补强，考虑到传动系统运转时会产生持续的振动，后部管梁的节点位置都预留了减震衬套的安装间隙，避免硬连接造成的车架共振。从设计思路上看，整个车架完全遵循“力流最短路径”的原则排布管梁，每一根斜撑的角度都对应着主要载荷的传递方向，没有多余的装饰性管梁，在保证整体扭转刚度满足赛事要求的前提下，尽可能减少非必要的管梁使用，实现结构轻量化。

　　尺寸边界上，整个车架的宽度控制在1.4米以内，满足赛事规则对车身宽度的限制，座舱内部的宽度预留了0.6米的操作空间，能够适配常规的赛车座椅与多点式安全带安装，车架总长度控制在2.8米左右，轴距设置在1.8米，兼顾短轴距的转弯灵活性与高速行驶的纵向稳定性，车架底部的主纵梁离地间隙预留了0.15米，能够满足非铺装路面行驶的通过性需求，避免管梁底部被路面凸起磕碰。所有管梁的连接节点都采用相贯线切割后满焊的工艺，建模时已经预留了焊接收缩余量，每一处管梁的交接位置都做了圆弧过渡处理，避免应力集中造成的焊缝开裂，顶部的防滚环采用整根钢管弯制成型，没有拼接焊缝，保证防滚结构的整体强度。在安装边界的设计上，车架上的所有附属部件安装位都采用统一的安装基准，动力总成的安装支点、悬挂的固定点、车身覆盖件的连接孔位都在建模阶段做了同轴度校验，避免后期装配时出现孔位偏差，车架前后端都预留了拖车钩的安装接口，侧面预留了侧裙、导流板的安装螺柱位置，不需要后期在管梁上额外钻孔破坏结构强度。
