手提式工业储能铅酸蓄电池结构设计

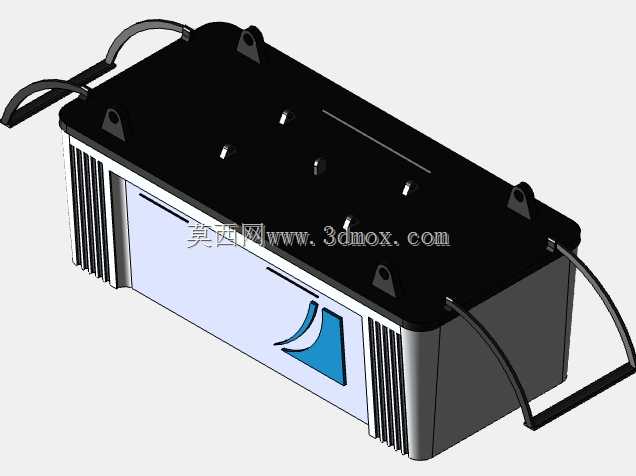

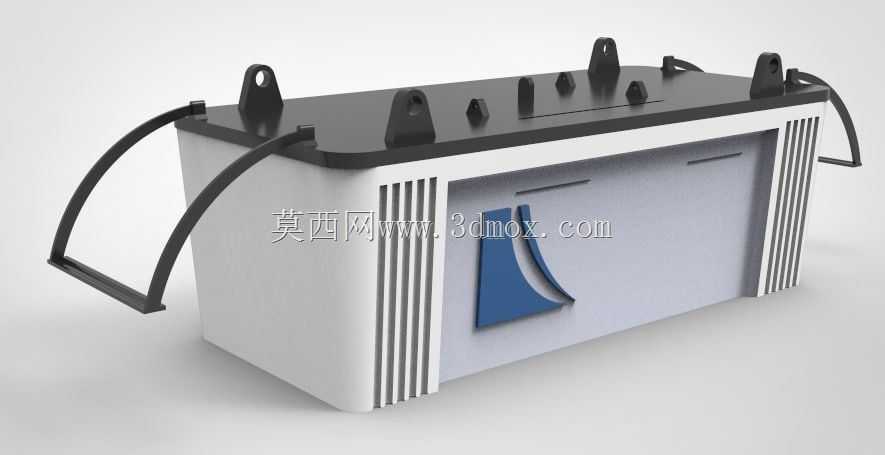

　　这款手提式铅酸储能蓄电池的结构设计，首先要匹配户外临时供电、小型工业设备备电、工程现场应急供电这类高频移动使用场景，区别于固定安装的柜式蓄电池，它的所有结构设计都围绕便携移动、抗磕碰、安装适配这几个核心需求展开。先看安装边界的考量，整体壳体采用长方体切角设计，长度方向预留了两侧散热筋的安装空间，顶部的六个固定吊耳均匀分布在顶盖周圈，每个吊耳的开孔尺寸都适配M6规格的固定螺栓，既可以通过吊耳搭配绑带实现手提搬运，也能直接用螺栓将电池固定在设备舱的安装支架上，不需要额外加装固定压条，减少配套安装的零件数量。

　　顶部的提手采用内嵌式弯折橡胶提手，提手的弯折弧度贴合成年人手掌握持的曲率，提手两端的固定座直接嵌装在壳体侧壁的加强筋位置，承重测试时可以承受整组电池满重量1.5倍的拉力，不会出现提手脱落的问题，搬运时提手自然垂落在壳体侧面，不会超出设备安装的边界尺寸，避免和周边其他电气元件产生干涉。壳体侧面的竖向散热筋不是装饰性结构，每一条筋的高度都经过热仿真计算，在电池持续大电流放电时，散热筋可以增加壳体和空气的接触面积，把内部极板产生的热量快速导到外部，同时筋条的排布方向顺着设备舱内部的散热风道走向，不会阻挡冷却气流的流通，筋条之间的间距控制在8mm，既保证散热效率，也避免积灰后难以清理。

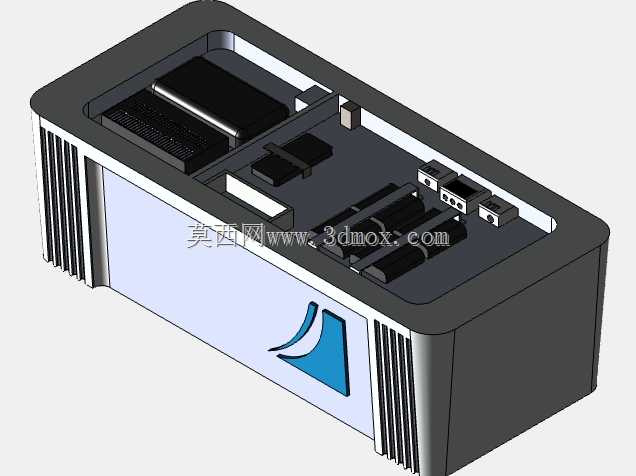

　　顶盖和下壳体的连接采用卡扣加密封胶条的双重结构，周圈的卡扣均匀分布，每个卡扣的扣合量设计为1.2mm，既可以保证日常使用时不会因为颠簸出现壳体松脱，也能在需要维护极板时用普通一字螺丝刀撬开卡扣，不需要破坏壳体结构，密封胶条的压缩量控制在30%，可以达到IP54的防护等级，应对户外施工时的扬尘、零星溅水场景完全足够。顶盖表面的极柱排布采用对称设计，两个主极柱分别靠近提手的两侧，接线时不需要绕过整个电池顶面，接线端子的安装平面高出顶盖表面5mm，避免接线后线缆和顶盖表面摩擦破坏绝缘层，中间的四个小凸起是排气阀的安装位，每个排气阀对应内部一个单格电池，电池充电时产生的气体可以通过排气阀单向排出，不会让内部压力过高出现鼓壳问题，同时外部的水汽和粉尘也无法通过排气阀进入电池内部。壳体正面的标识区域做了内凹设计，标识牌粘贴在内凹平面内，搬运和安装过程中不会因为剐蹭磨掉标识参数，内凹区域的边缘做了R2的圆角过渡，不会出现应力集中导致的壳体开裂问题。从设计思路上来说，这款电池没有追求过度轻量化，壳体采用ABS加玻纤的材质，壁厚控制在3mm，周圈的内部加强筋和外部散热筋对应排布，既保证壳体的结构强度，在1米高度自由跌落至水泥地面时不会出现壳体破裂、电解液泄漏的问题，也不会因为壁厚过大增加不必要的重量。

　　在设备配套选型时，这款电池的外形尺寸可以适配多数小型逆变电源、户外工程检测设备、移动式照明装置的电池舱尺寸，不需要对原有设备的安装结构做修改，直接替换同容量规格的旧电池即可，安装时只需要对准底部的定位槽，拧紧顶部吊耳的固定螺栓，接好正负极线缆就能完成安装，不需要复杂的调试步骤。日常使用过程中，壳体的抗污性能也做了考量，表面采用细磨砂纹理，沾到油污、灰尘后用普通抹布就能擦拭干净，不会留下明显的污渍痕迹，提手的橡胶材质耐油污、耐老化，在户外高低温环境下不会出现变硬开裂的问题。
