板翅式水冷散热器热交换组件结构设计

　　在工业换热场景中，这类板翅式换热结构的应用覆盖范围极广，小到精密电子设备的液冷散热回路，大到工业动力系统的机油冷却、增压空气冷却单元，都能见到同原理结构的身影。不同于传统管壳式换热器的大体积设计，这类紧凑式芯体的核心设计逻辑，是在有限的安装空间内最大化换热接触面积，同时尽可能降低流体通过时的阻力损失，平衡换热效率与系统泵功消耗。

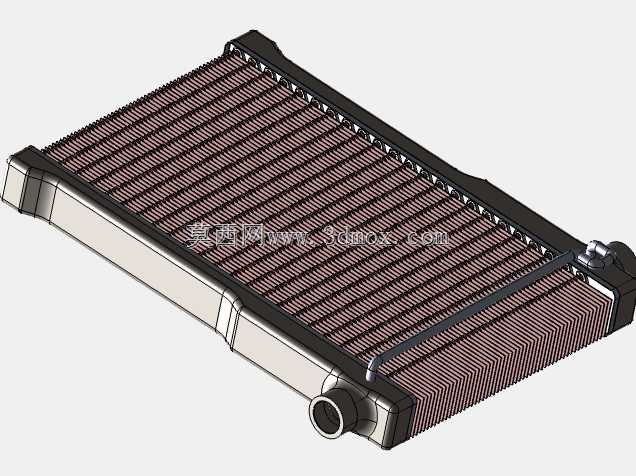

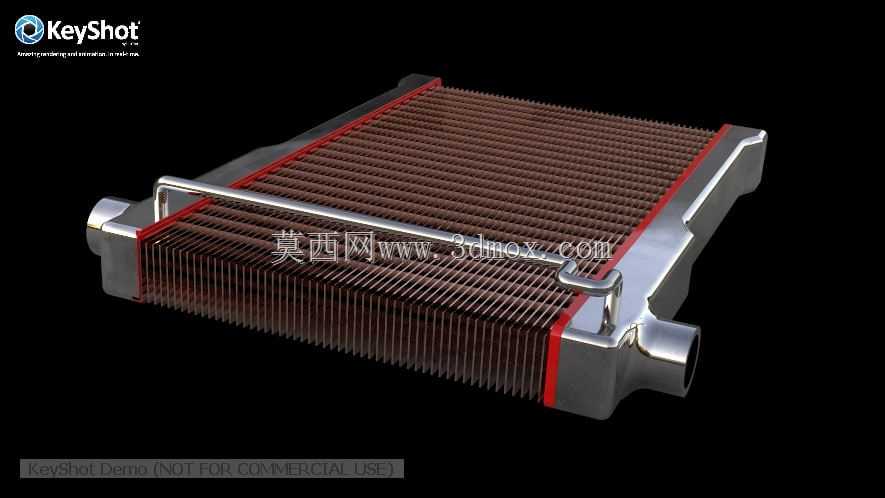

　　从结构细节来看，芯体部分采用密集的平直翅片堆叠设计，翅片与内部流道隔板采用真空钎焊工艺实现完全密封连接，避免冷热流体出现串漏问题。两侧的不锈钢水室采用圆弧过渡的流道设计，进出口采用标准圆柱管接头结构，可直接适配常规工业液压管路、水冷管路的快接或焊接安装需求，水室与芯体的连接边设置了一圈红色密封衬垫，既可以缓冲设备运行时的振动冲击，也能弥补不同材质焊接时的热胀冷缩形变差，避免长期冷热循环后出现焊缝开裂泄漏的问题。顶部设置的不锈钢提手结构，并非冗余设计，在重型动力设备的运维场景中，这类换热芯体属于定期维护更换的易损件，集成式提手可以方便运维人员在狭窄的设备舱内完成拆装作业，不需要额外设计吊装点位，大幅降低现场维护的操作难度。

　　设计这类换热结构时，首先要明确安装边界的约束条件：通常这类紧凑型换热器的安装空间预留都比较紧张，芯体的长宽尺寸需要匹配设备舱内的安装支架点位，进出水口的朝向需要提前对接管路走向，避免安装后出现管路弯折、干涉相邻部件的问题。翅片的参数选择是整个设计的核心，翅片的高度、厚度、翅片间距三个参数直接决定了换热效率与风阻/液阻的平衡：如果是用于高粉尘的工业场景，翅片间距需要适当放大，避免运行过程中积灰堵塞翅片间隙，导致换热效率快速衰减；如果是用于洁净环境下的精密设备散热，可以缩小翅片间距，在相同体积下获得更大的换热面积，提升单位体积的散热功率。

　　从实际使用的功能特性来看，这类板翅式换热器的换热效率远高于同体积的管片式结构，因为翅片同时参与两侧流体的热量传导，不存在接触热阻的问题，钎焊连接的结构强度也更高，可以承受更高的系统工作压力，适配液压系统、高压水冷回路的使用需求。在流道设计上，冷热侧的流道采用交替堆叠的布置方式，每一层热流体流道的上下两侧都对应冷流体流道，保证热量可以通过隔板和翅片快速传递到冷侧流体中，流道内部没有多余的扰流结构，尽可能降低流体流动的沿程阻力，减少系统循环泵的功耗。

　　在安装适配性方面，整个芯体的外部框架采用折边结构设计，四个边角都做了圆弧过渡处理，既可以提升整体结构的刚性，避免运输、安装过程中出现翅片磕碰变形的问题，也可以直接嵌入设备预设的安装槽内，配合侧边的密封胶条实现风道或液道的密封，不需要额外设计复杂的固定结构。水室的壁厚经过强度校核，可以承受1.6MPa的工作压力而不出现形变，进出口接头的尺寸可以根据实际流量需求调整，在大流量工况下可以更换更大通径的接头，降低接头处的局部阻力损失。

　　很多结构设计人员在选型或建模这类换热组件时，容易忽略翅片与隔板的钎焊间隙要求，实际生产中翅片与隔板的配合间隙需要控制在0.1mm以内，才能保证钎焊时焊料可以充分填充缝隙，形成完整的导热通路，如果间隙过大，会导致局部接触热阻飙升，整体换热效率下降30%以上。另外翅片的裁切公差也需要严格控制，如果翅片高度不一致，装配后会出现部分翅片与隔板虚接的问题，同样会影响换热效果，长期运行时还会因为流体振动导致翅片疲劳脱落，堵塞流道。

　　在不同的应用场景下，这类结构的材质选择也有区别：如果是用于普通水冷散热场景，水室和框架可以采用304不锈钢，翅片采用紫铜材质提升导热效率；如果是用于化工场景的腐蚀性流体换热，所有接触流体的部件都需要采用316L不锈钢，并且在焊接后做钝化处理，提升抗腐蚀能力；如果是用于航空航天等对重量敏感的场景，还可以将整体材质更换为铝合金，在保证强度和换热效率的前提下，将整体重量降低60%以上。
