单缸摩托车方形法兰式进气歧管结构

这款进气歧管是单缸摩托车发动机进气系统的核心导流部件，主要承担将化油器或节气门体输出的油气混合气平稳导入气缸燃烧室的作用，其结构设计直接影响发动机的充气效率、油气混合均匀度与各工况下的动力输出表现。从实际装车场景来看，这类方形法兰安装结构的歧管多用于小排量卧式单缸机型，常见于通勤弯梁车、小型越野摩托以及通用动力单缸汽油机的配套改装场景，安装位置处于化油器与气缸盖进气道之间，需要同时兼顾密封可靠性、气流阻力控制与安装空间适配性。

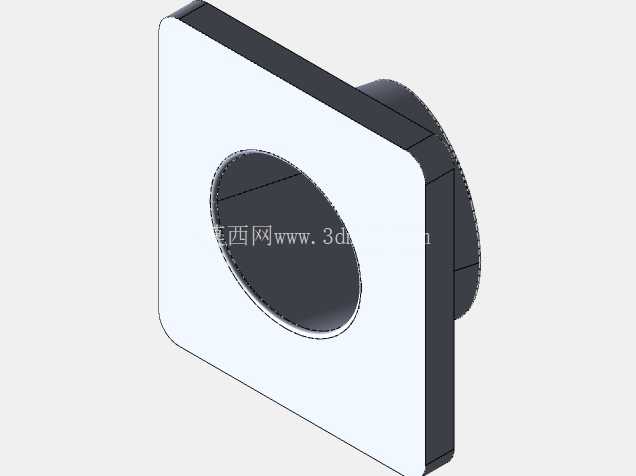

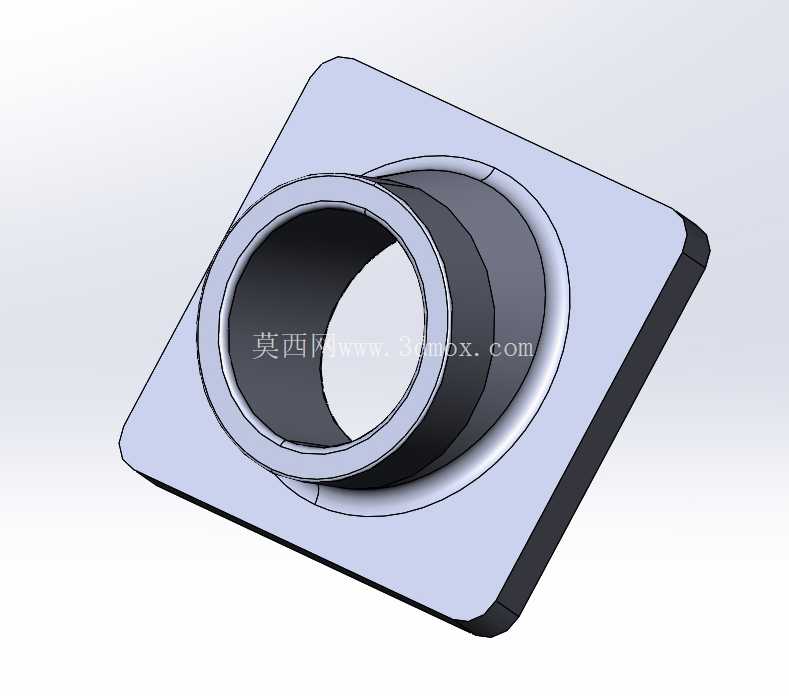

从结构设计逻辑来看，该歧管采用方形安装法兰对接气缸盖侧的设计，法兰面开设中心大直径通孔作为气流主通道，法兰边角预留螺栓过孔位置，可通过四颗紧固螺栓实现与气缸盖进气端面的刚性连接，配合密封垫片可杜绝高压混合气泄漏问题；法兰向后延伸出带环形安装凸台的圆筒段，该凸台用于对接化油器或节气门体的输出端，凸台外壁的环形槽可适配卡箍或密封胶圈，实现与进气上游部件的快速可靠连接。整体结构采用一体化成型思路，没有多余的冗余结构，既控制了部件自身重量，也减少了气流路径上的突变截面，降低进气过程中的压力损失。

在功能特性层面，该歧管的内壁做了顺滑过渡处理，从法兰端的方形接口到圆筒端的圆形接口之间，流道采用渐变式曲面衔接，避免气流在截面突变位置产生涡流，保证混合气在管路内流动时的层流状态，让进入气缸的混合气浓度更均匀，减少不同循环下的进气量波动，帮助发动机在怠速、低转速大负荷、高转速全负荷等不同工况下都能获得稳定的进气供给。方形法兰的设计相比传统圆形法兰，拥有更大的安装定位基准面，安装时更容易对齐气缸盖进气道的中心位置，降低装配错位导致的流道遮挡问题，同时四个角点的螺栓固定方式，可让法兰面的压紧力分布更均匀，长期使用后不会因为发动机振动出现密封垫压偏、漏气的问题。

从安装边界与尺寸适配角度来看，该歧管的方形法兰边长需匹配对应机型气缸盖的进气侧安装面尺寸，中心通孔直径与气缸盖进气道直径保持一致，避免出现台阶影响气流；后端圆筒段的外径与长度需要匹配所选化油器的安装接口尺寸，保证装配后化油器的安装角度符合整车布局要求，不会与车架、油箱或周边覆盖件产生运动干涉。歧管的整体轴向长度经过压缩设计，在保证流道顺滑的前提下尽可能缩短进气路径，适配单缸发动机对进气脉冲效应的利用需求，帮助提升低转速区间的扭矩输出表现。

在实际工程应用中，这类进气歧管的材质多选用耐高温耐油的工程塑料或铸铝材质，可耐受发动机舱内的高温环境以及燃油混合气的腐蚀，长期使用不会出现变形、开裂问题；结构上的加强筋设计分布在法兰与圆筒段的衔接位置，可提升部件整体的抗振性能，应对摩托车行驶过程中的持续振动冲击，避免连接位置出现疲劳断裂。设计建模过程中需要重点校核流道的顺滑度、安装孔的位置度、法兰面的平面度等关键形位公差，保证加工或3D打印后的部件可直接装车使用，不需要二次修配。
