聚丙烯PP5塑料回收标识浮雕结构件

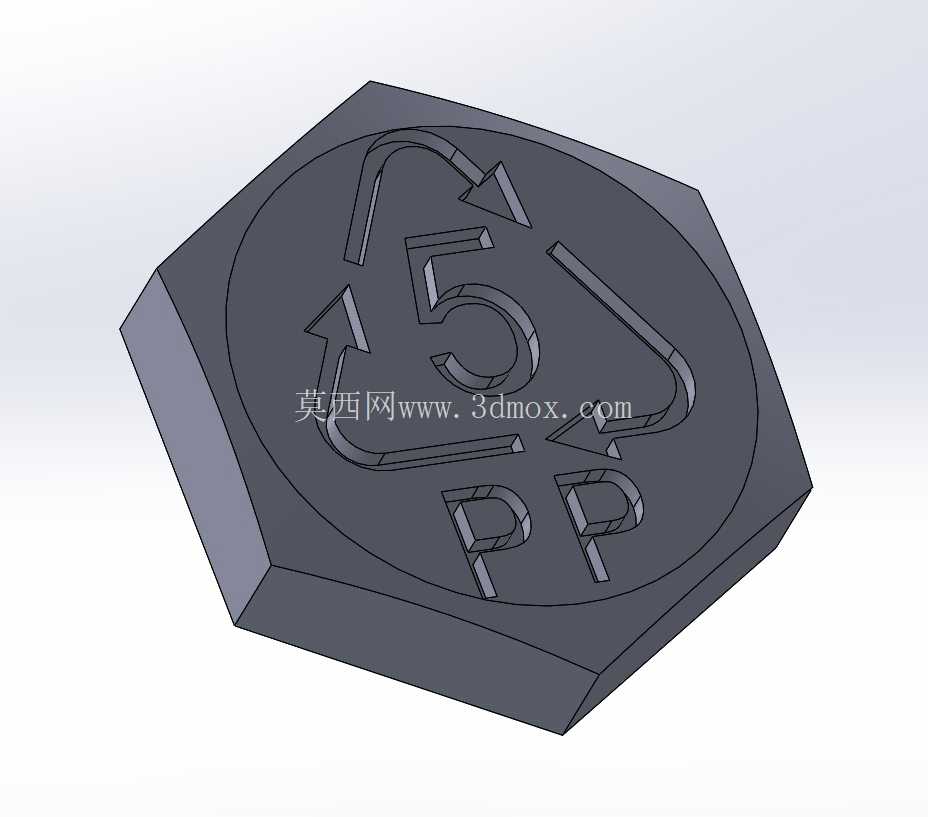

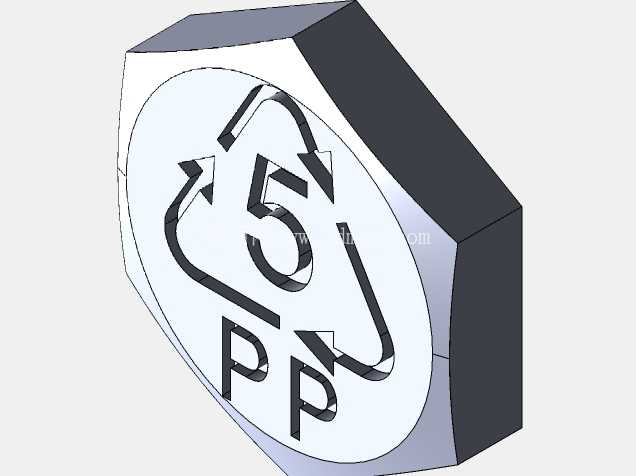

　　日常接触的聚丙烯材质制品上，几乎都能看到这类三角循环箭头搭配数字5与PP字样的回收标识，这类标识并非简单印刷图案，在注塑成型的硬质塑料构件、模具型腔加工、产品表面标识一体化设计场景中，直接在零件本体上加工出浮雕式的回收标志，能避免后期印刷、粘贴标识带来的磨损脱落问题，尤其适用于频繁接触摩擦、需要长期耐受使用环境的聚丙烯材质工业配件、日用制品外壳。这个标识结构件采用六边形切边的基座设计，没有采用常规圆形基座的方案，核心考量是六边形的直边结构在模具镶件定位、零件表面嵌装时，能提供明确的防转定位基准，不需要额外增加定位销或者防转卡槽，就能避免标识在安装后出现角度偏转，保证标识的正向可读性。基座的厚度控制在常规塑料件壁厚的合理区间，既不会因为过薄导致注塑时填充不足出现浮雕缺料，也不会因为过厚造成基座位置出现缩痕，影响零件表面的平整度。标识区域的浮雕深度设置在0.3-0.5mm的区间，这个深度范围是塑料注塑成型的常用浮雕深度，既能够保证标识的触感与视觉辨识度，不会因为深度过浅在后续表面喷砂、哑光处理后被覆盖模糊，也不会因为深度过深导致浮雕根部出现应力集中，在零件受外力冲击时出现标识位置开裂的问题。

　　三角循环箭头的线条采用等宽设计，转角位置全部做了R0.2以上的圆角过渡，没有尖锐的内角，一方面是注塑成型时能够保证塑料熔体的顺畅填充，避免尖角位置出现困气导致的焦痕、缺料，另一方面模具加工时，使用常规的球头铣刀就可以完成型腔加工，不需要额外使用微小径刀具做清角加工，能有效降低模具的加工成本与加工周期。数字5与PP字样的字体选择了无衬线的粗体字形，字形的笔画宽度保持一致，最小笔画宽度大于0.8mm，避免注塑时出现笔画断连、填充不饱满的问题，同时也能保证在日常使用中，笔画凹槽内不容易积存污渍，便于日常清洁维护。

　　在实际的模具设计应用中，这个标识结构可以直接作为标准镶件嵌入到聚丙烯产品的模具型腔对应位置，不需要每次设计产品时重新绘制标识结构，能大幅缩短产品的设计周期，同时统一的标识结构也能保证不同批次、不同产品上的回收标识尺寸、样式完全一致，符合塑料回收标识的相关规范要求。六边形基座的外接圆尺寸可以根据不同产品的表面安装区域做等比例缩放，缩放过程中需要保持浮雕深度与线条宽度的比例协调，避免缩放后出现线条过细或者浮雕过深的问题。如果是用于外观面要求较高的产品，还可以在浮雕标识的外围增加一圈0.2mm深度的沉台，将标识区域与产品的主外观面做视觉区分，进一步提升标识的辨识度。

　　这类一体化浮雕标识相比粘贴的标签、丝印的标识，在耐溶剂擦拭、耐摩擦、耐高低温老化方面都有明显优势，尤其适用于需要反复消毒、接触化学品、户外使用的聚丙烯制品，比如实验室耗材、户外塑料配件、食品接触类聚丙烯容器等场景，能够保证产品在全生命周期内回收标识清晰可辨，满足塑料分类回收的标识要求。在建模过程中，所有的浮雕特征都采用了参数化设计，调整基座尺寸、浮雕深度、线条宽度时只需要修改对应参数就可以快速生成不同规格的标识结构，不需要重新绘制草图，适配不同尺寸产品的设计需求，特征之间的几何约束全部做了完全定义，不会出现参数修改后特征错位、字形变形的问题，能够直接导入各类三维建模软件做二次调整，也可以直接导出用于模具加工的刀路文件，减少设计人员的重复建模工作量。
