纹身设备专用支撑安装支架结构

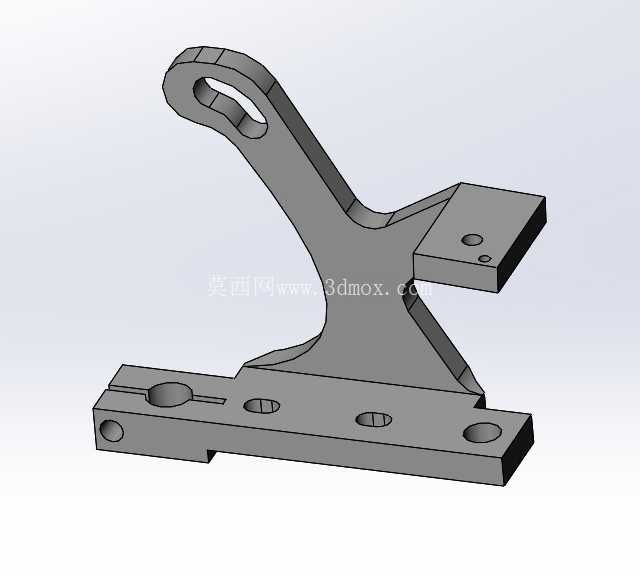

这款支撑构件是纹身手持作业设备的核心安装承载部件，在纹身作业场景中，它承担着设备执行端的定位支撑、动作导向与载荷传递作用，直接影响纹身作业过程中设备运行的稳定性与操作手感。从结构设计来看，构件采用一体化折弯式承力布局，底部为长条形安装基座，基座上分布有多个不同规格的安装孔位，包括圆形通孔与沉头孔，可适配不同规格的紧固件，实现与设备主机底座的刚性连接，基座上开设的长条形避让槽，可在安装时提供一定的位置调整余量，抵消装配过程中产生的尺寸公差，降低装配难度。上部的斜向支撑臂从基座中部向上延伸，臂身采用变截面设计，在保证整体结构刚度的前提下，尽可能削减非承力区域的材料厚度，实现构件的轻量化，避免整体重量过大增加设备手持端的负载。支撑臂顶端设置有带通孔的吊耳式连接端，该孔位用于铰接设备的动作摆臂，可实现摆臂的定轴转动，满足纹身作业过程中针头的往复动作导向需求；支撑臂侧方延伸出的方形安装凸台，带有两个定位小孔，用于固定设备的驱动模块或者行程限位组件，保证驱动部件的安装位置精度，避免作业过程中部件移位导致的动作偏差。

从安装边界来看，底部安装基座的总长度可覆盖设备主机底座的核心安装区域，基座上的孔位间距符合常规小型手持美容设备的安装孔距标准，无需对原有设备底座进行二次加工即可完成适配安装；斜向支撑臂的抬升高度经过精准测算，既可以保证顶端连接的执行部件处于合适的作业操作高度，又不会因为臂身过长导致作业过程中产生结构颤动，影响纹身作业的精度。构件的所有棱边都做了小圆角过渡处理，避免装配和设备维护过程中尖锐棱边划伤操作人员，同时也能减少应力集中，提升构件的抗疲劳强度，应对纹身作业过程中高频次的往复动作载荷。

在实际应用场景中，这款支架需要承受设备执行端往复运动产生的交变载荷，因此结构设计时在支撑臂与基座的连接位置做了加厚过渡处理，该区域是整个构件的应力集中点，加厚处理可以有效分散载荷，避免长期使用后出现结构变形甚至断裂的问题。基座上的沉头孔设计可以保证紧固件安装后端面与基座表面齐平，不会出现凸起干涉其他部件安装的情况，侧方方形凸台的定位小孔采用铰制孔加工精度，可实现驱动模块的无间隙定位，保证驱动动作的传递精度，避免出现动作滞后或者偏移的问题。顶端的铰接孔内可配套安装耐磨轴套，降低铰接位置的磨损量，延长构件的整体使用寿命，减少设备的维护频次。

从设计思路层面，这款构件没有采用多余的装饰性结构，所有结构特征都服务于功能需求：底部的多类型孔位兼顾固定与调整需求，斜向臂身的变截面设计平衡刚度与重量，侧方凸台满足辅助部件安装，顶端铰接端实现动作导向，每一处结构都对应实际使用中的具体需求，没有冗余设计。在装配逻辑上，构件可先与驱动模块、摆臂组件预装为一个独立的支撑单元，再整体固定到设备主机底座上，这种模块化的设计思路可以提升设备的总装效率，也方便后期的部件更换维护，当支撑构件出现磨损或者损坏时，无需拆解整个设备即可完成部件替换，降低设备的后期维护成本。对于从事小型手持作业设备结构设计的工程师来说，这款构件的载荷分配思路、安装公差补偿设计、功能集成化布局都具备实际参考价值，可直接借鉴到同类小型手持设备的支撑结构设计中，尤其是在兼顾结构刚度与轻量化的平衡处理上，该构件的变截面设计、应力集中区域强化方式都经过实际使用场景的验证，具备较高的工程参考意义。
