XL6009E1型DC-DC升压变换器结构模型

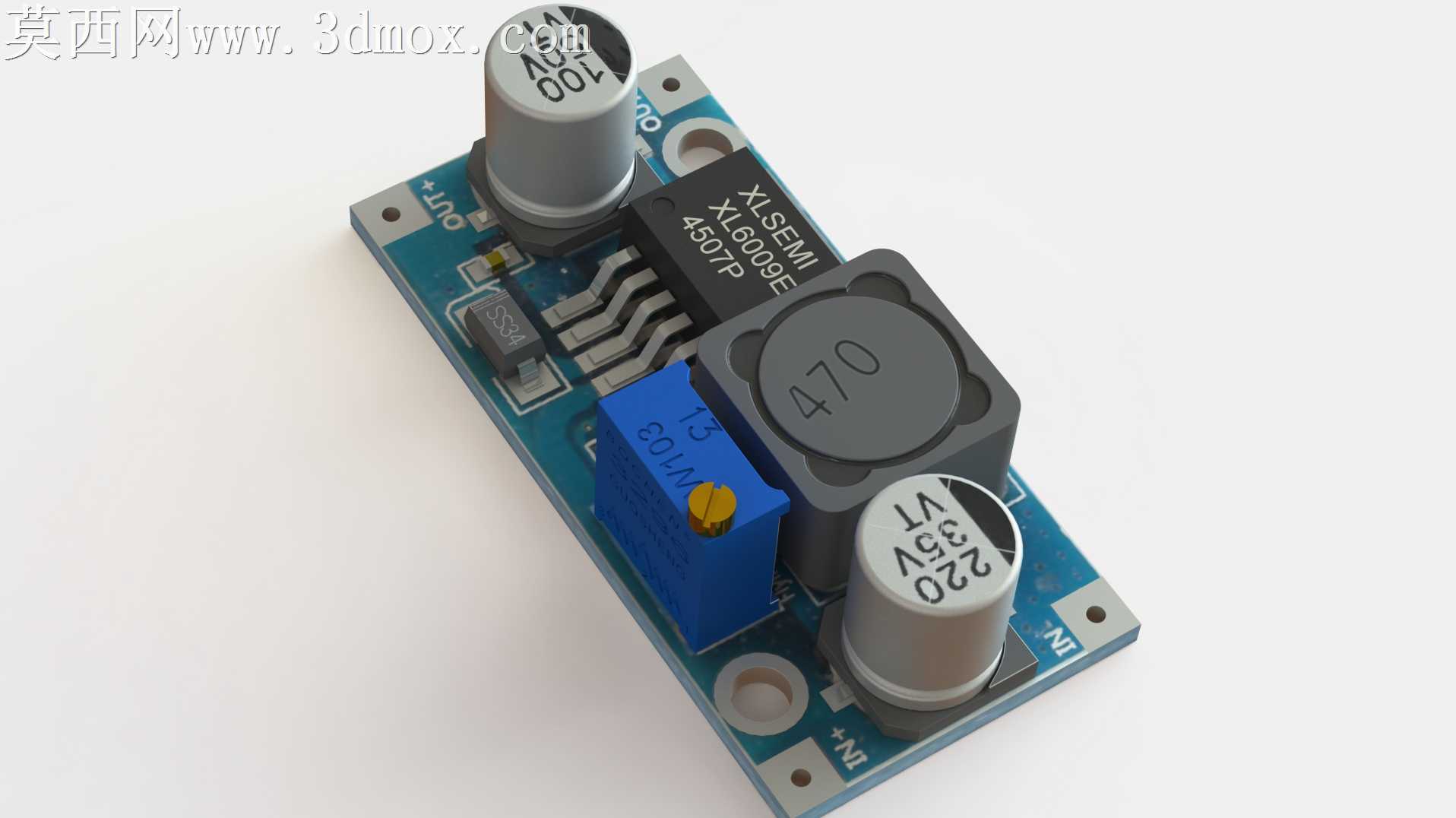

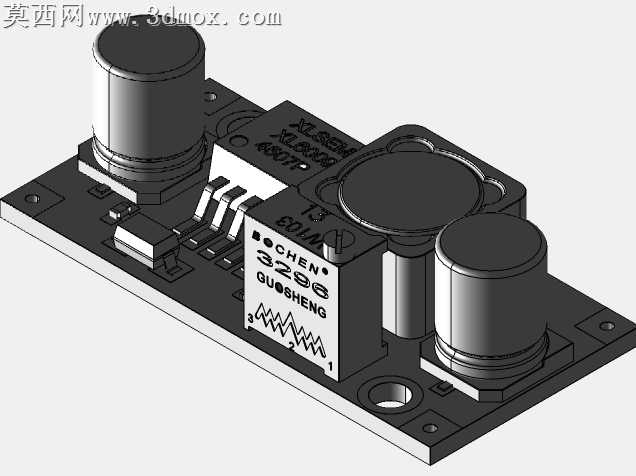

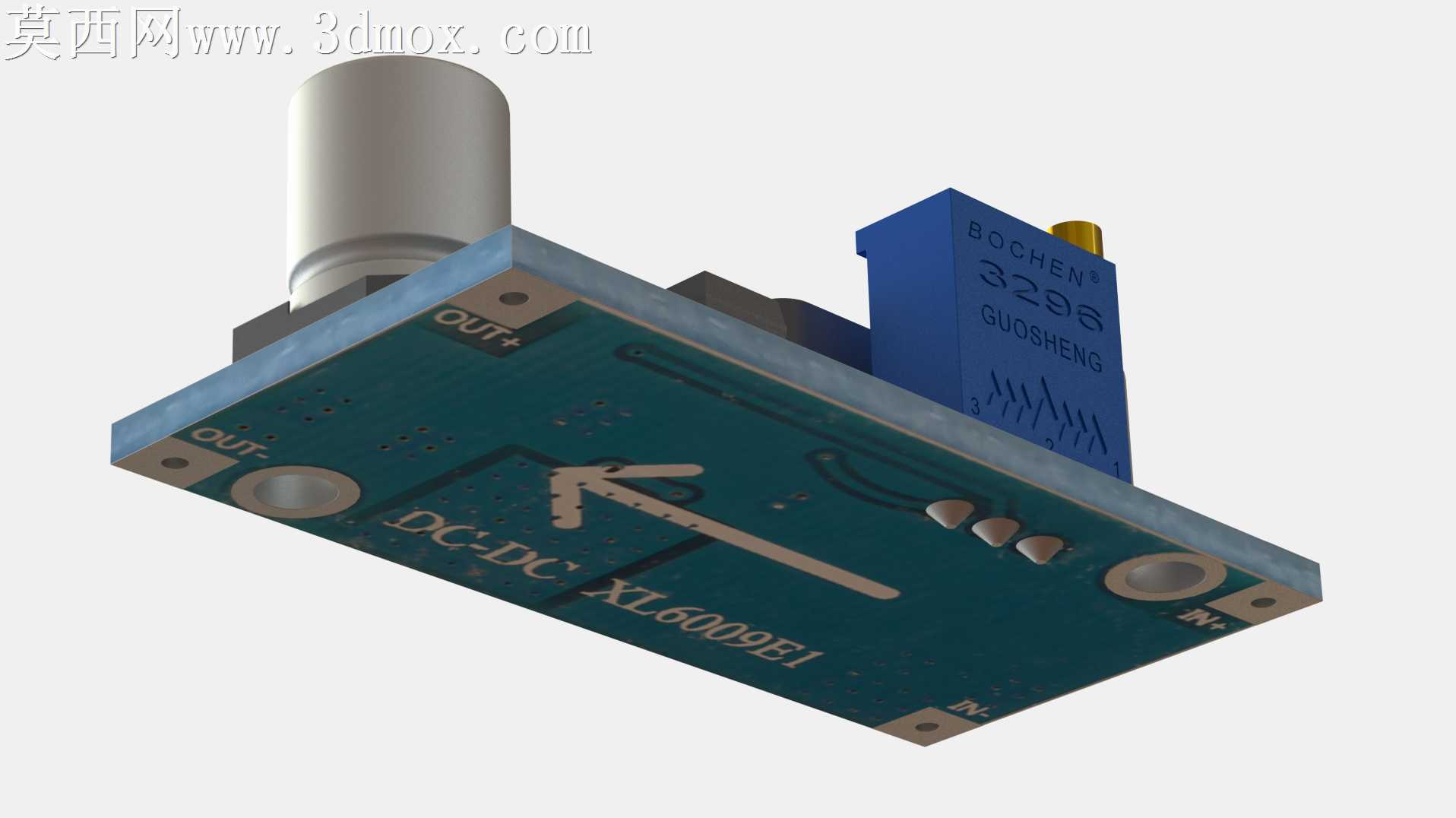

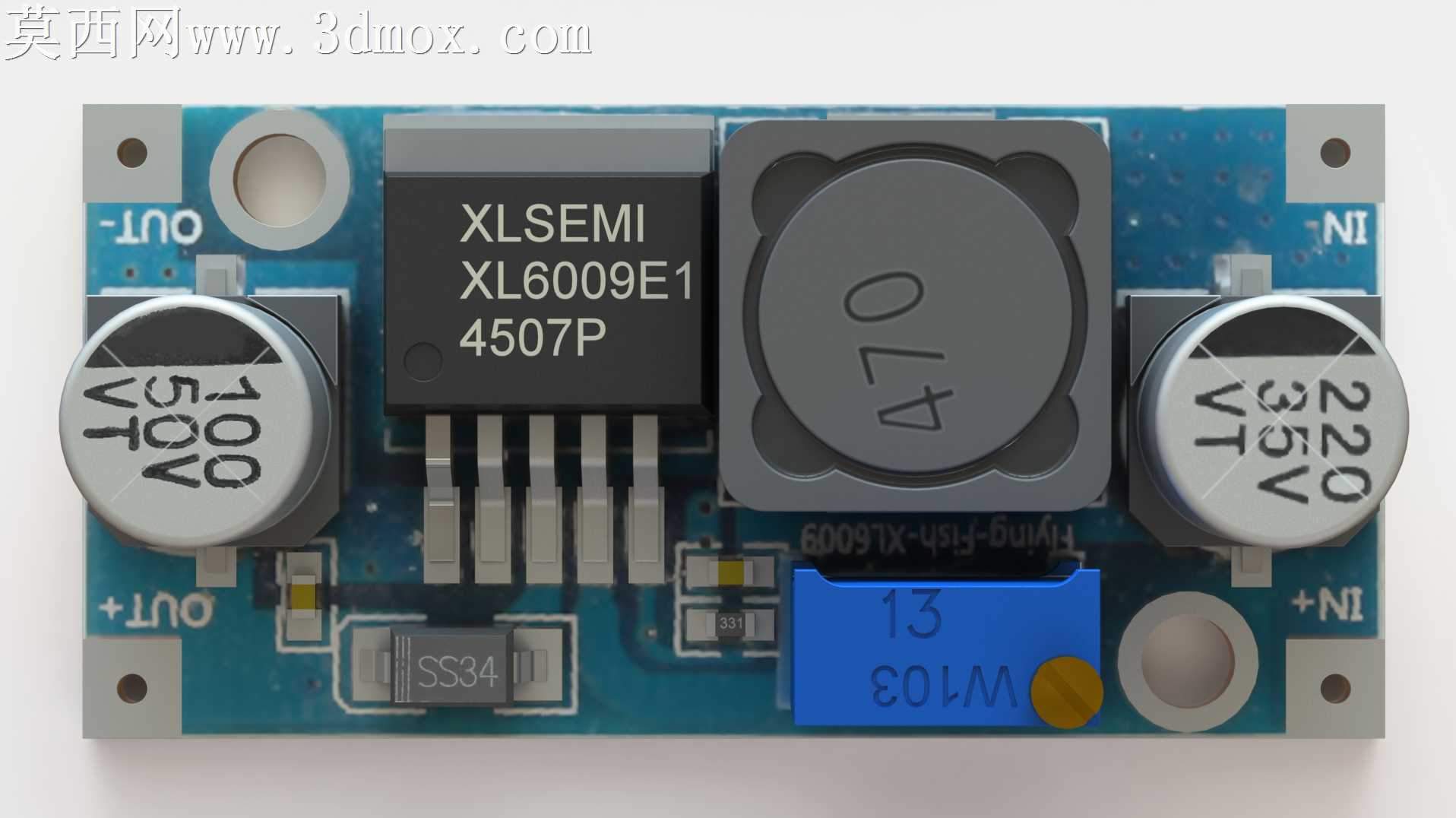

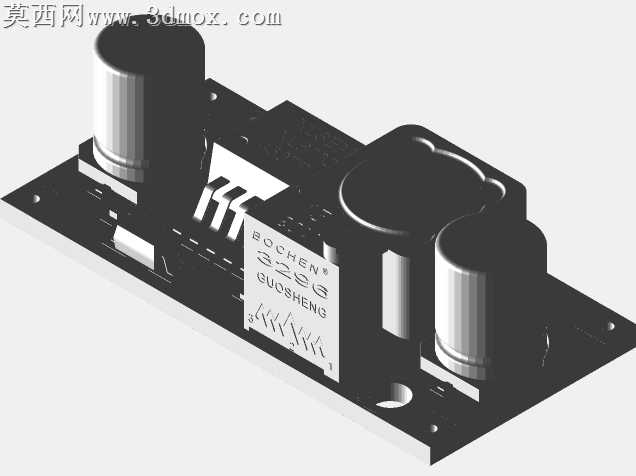

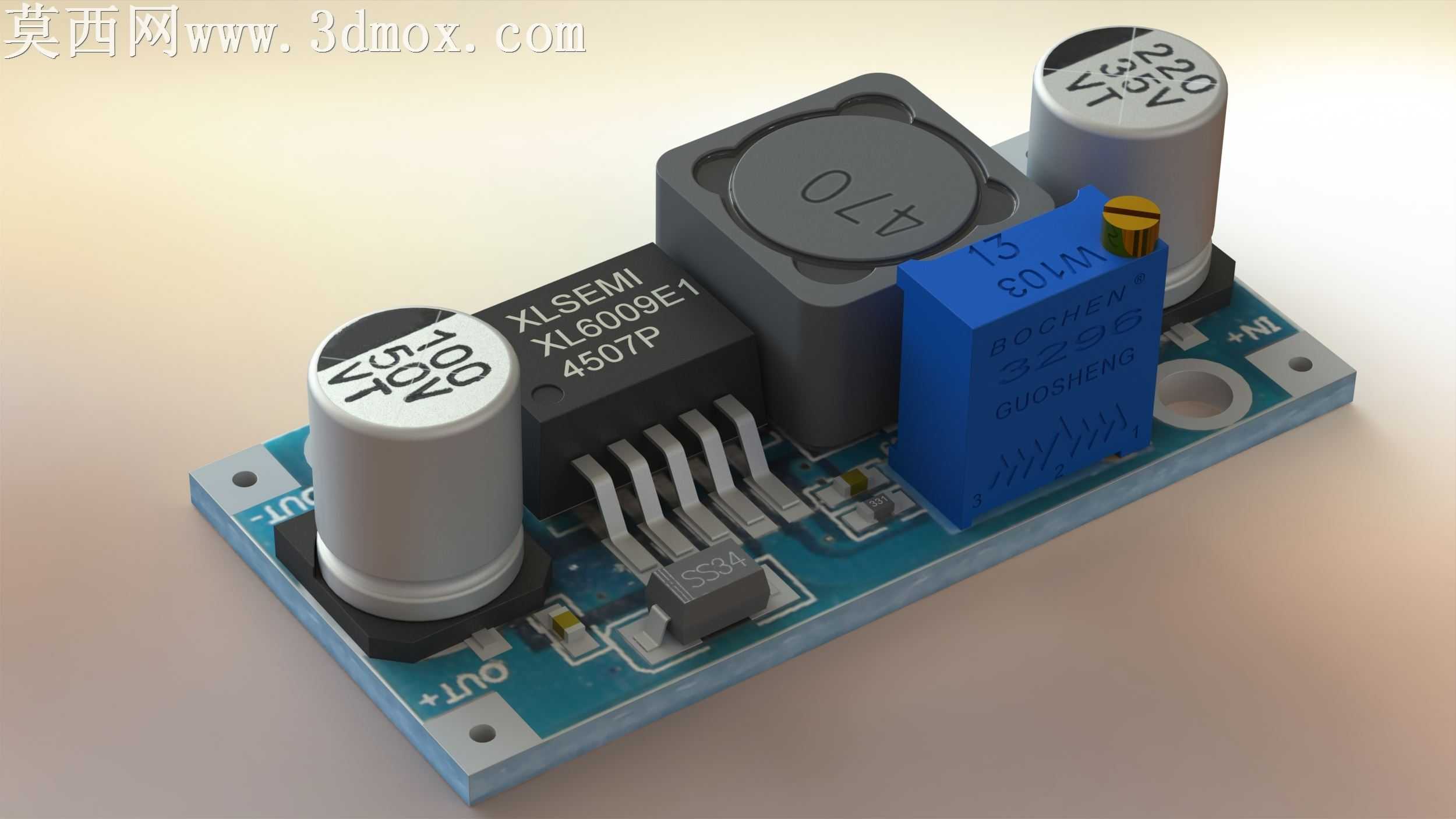

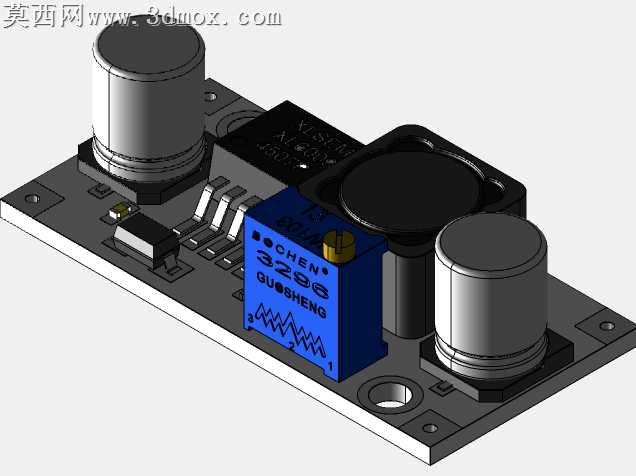

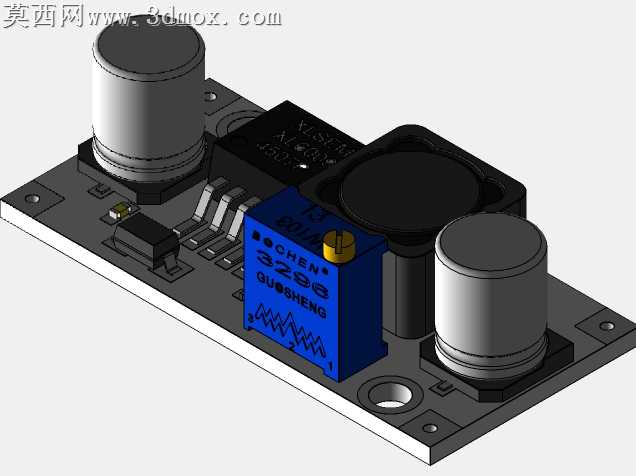

本作品为XL6009E1型DC-DC升压变换器的三维建模成果，建模过程围绕实物的真实结构比例展开，首先依据实物测绘尺寸搭建PCB基板的基础轮廓，精准还原基板上的安装孔位、丝印标识区域与焊盘布局，保证板件的长宽厚参数与实物完全匹配。建模时逐一还原板载核心元件：主芯片XL6009E1按照SOP封装的外形特征构建，精准还原引脚的排布角度与塑封本体的倒角细节；两颗铝电解电容分别还原直插封装的圆柱本体、顶部防爆压痕、引脚弯折形态，表面的参数丝印也做了对应还原；470μH功率电感还原磁芯的方形轮廓、绕线区域的质感与顶部的参数标识；多圈微调电位器还原蓝色塑封外壳、顶部调节铜旋钮的结构，以及侧面的引脚焊接形态；板载的SS34肖特基二极管、贴片电阻电容等小型元件也按照实际封装尺寸逐一建模，还原其在PCB上的排布位置与焊接形态。材质渲染阶段针对不同元件做了差异化的材质调试：PCB基板采用阻焊层的哑光蓝材质，还原板件表面的细微磨砂质感，焊盘区域做亮锡金属质感处理，丝印文字采用哑光白材质贴合真实印刷效果；铝电解电容的铝壳做拉丝金属质感，顶部的橡胶密封层做哑光黑橡胶材质；功率电感的磁芯做哑光灰磨砂材质，模拟磁环的粗糙表面；电位器的蓝色外壳做半哑光塑料质感，顶部调节旋钮做黄铜金属质感；芯片的塑封本体做哑光黑塑料材质，引脚做镀锡亮面金属质感。整体渲染采用柔和的侧上方打光，搭配浅渐变背景，既清晰呈现各元件的结构层次，也还原了电子模块的真实视觉质感。设计过程中重点关注元件之间的装配间隙，还原真实模块上元件的高低错落布局，保证模型的结构合理性与装配真实性，可用于电子模块结构展示、电路教学演示、电源方案选型参考等场景，清晰呈现升压模块的元件组成与布局逻辑。
