LM2596型DC-DC降压变换器三维建模作品

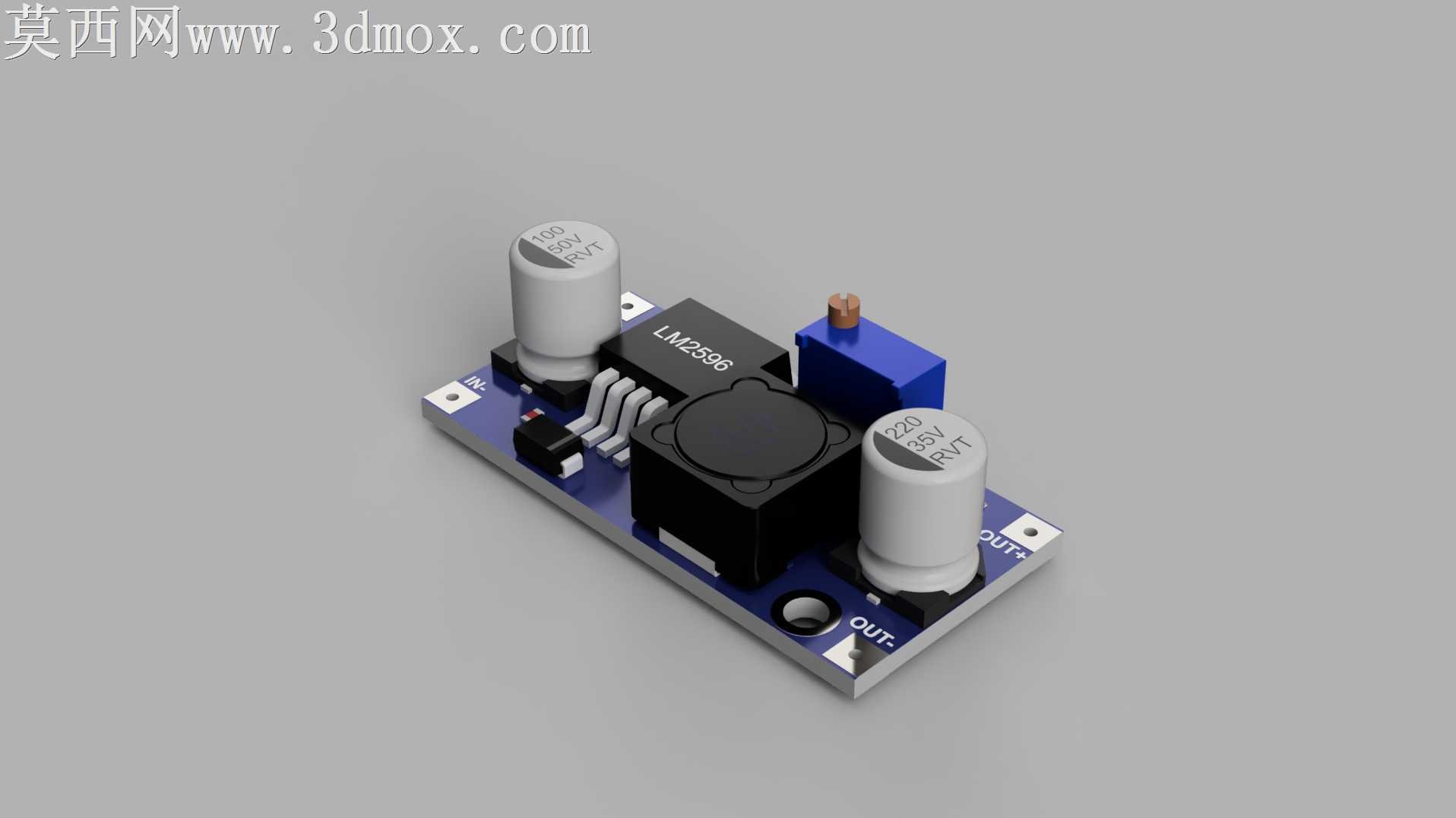

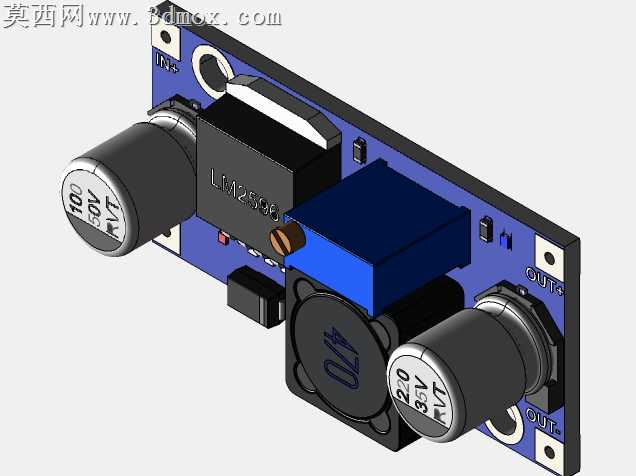

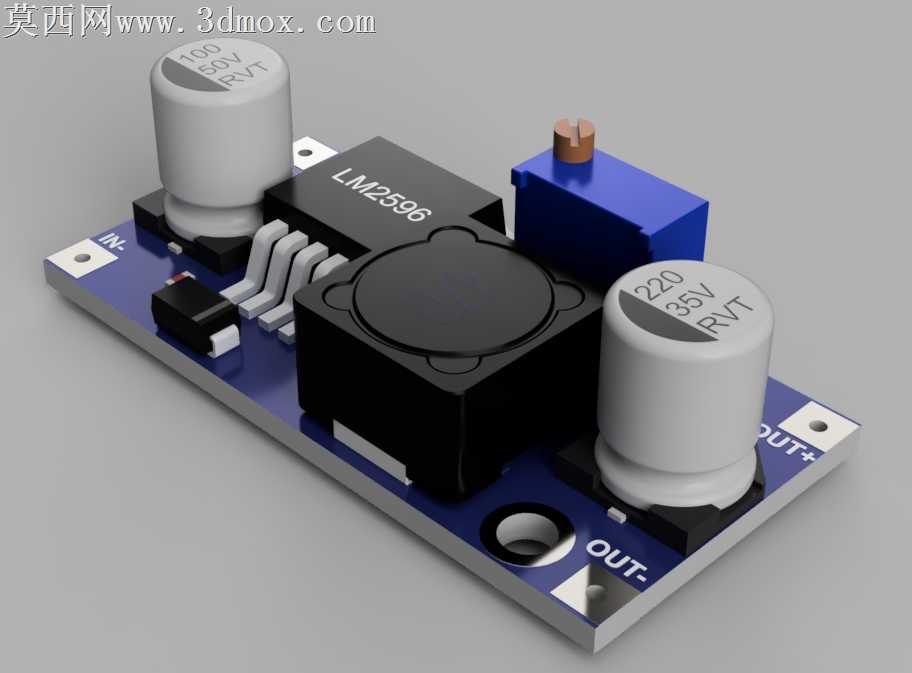

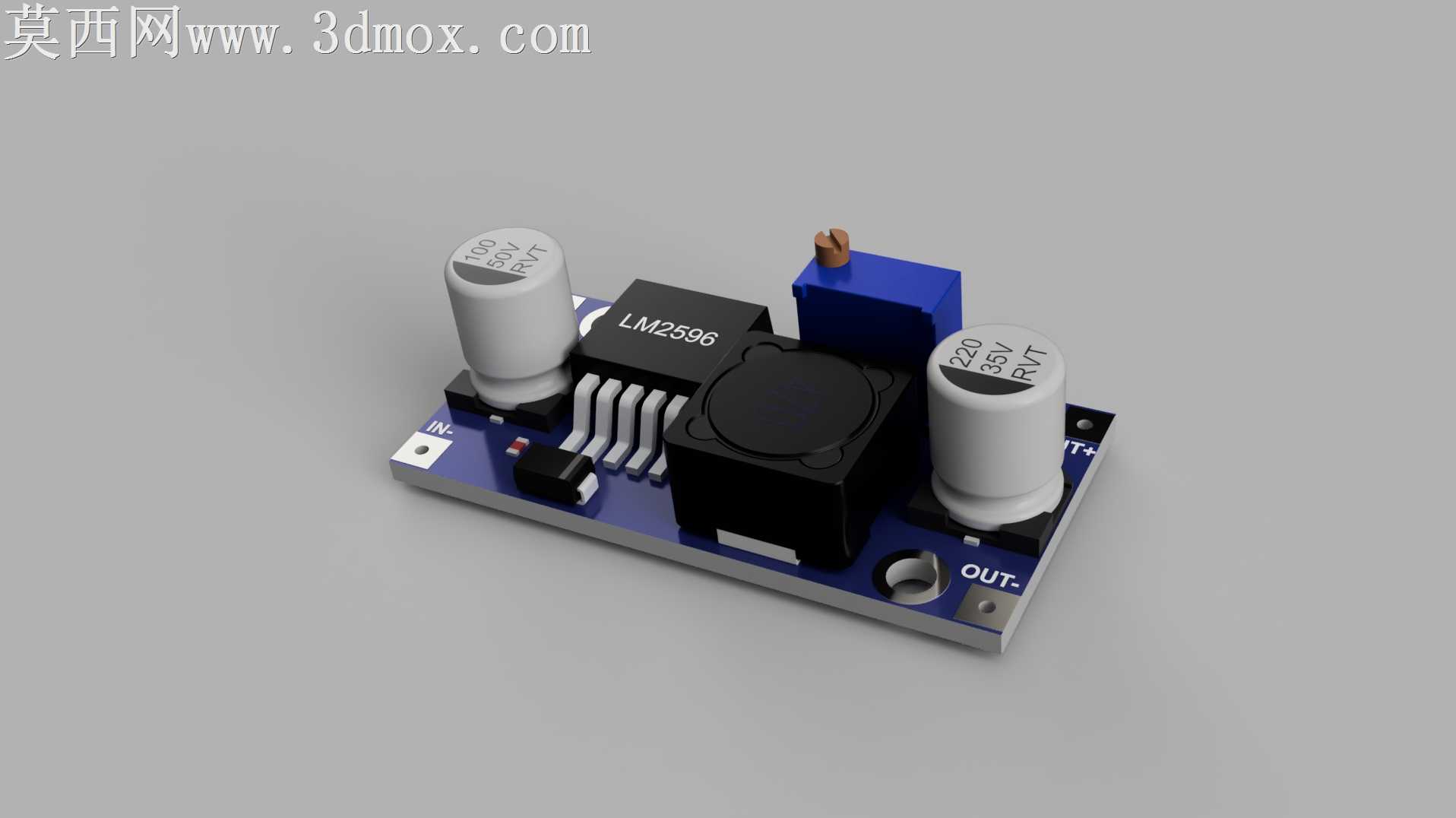

本作品为LM2596型DC-DC降压变换器的三维建模成果，建模过程中严格遵循实物的尺寸比例与结构特征，完整还原了该降压模块的全部组成部件。建模阶段首先梳理模块的整体布局，以PCB基板为基础载体，精准定位板上所有元件的安装位置，基板上的丝印标识、安装孔位、输入输出极性标注都逐一还原，确保和实物的布局逻辑完全一致。核心的LM2596主控芯片建模时，还原了芯片表面的丝印型号、引脚的排布形态与塑封外壳的质感，芯片周边的功率电感采用分体式建模，还原磁芯与绕组的结构特征，表面的参数标识也做了精细化处理，和实物的印字内容完全匹配。板上的两颗铝电解电容建模时，还原了铝壳的哑光金属质感、顶部的防爆压痕、侧面的参数印字，以及引脚与焊盘的连接结构，电容的高度、直径比例完全参照实物规格设置。多圈可调电位器建模时，还原了蓝色塑封外壳、顶部铜质调节旋钮的结构，以及引脚的弯折形态。板上的小型贴片元件包括整流二极管、贴片电阻电容、输入输出接线端子都逐一建模，还原各自的外形特征与安装位置，接线端子的金属触点、塑料基座的质感都做了区分处理。材质渲染阶段，PCB基板采用深蓝色阻焊材质，表面做轻微的磨砂质感处理，焊盘部分做亮锡的金属反光效果，铝电解电容的外壳做哑光铝的金属质感，顶部的橡胶密封层做深灰色的橡胶质感，功率电感的黑色外壳做哑光塑封质感，磁芯部分做深灰色铁氧体的哑光质感，可调电位器的蓝色外壳做亮面塑料质感，顶部铜旋钮做紫铜的金属反光效果，主控芯片的黑色塑封外壳做半哑光的塑料质感，引脚做镀锡金属的亮面效果。整体渲染采用柔和的影棚布光，通过多角度的光源打亮模型的各个结构面，清晰展现元件之间的层次关系与装配逻辑，阴影过渡自然，能够直观呈现该降压模块的实际外观与结构组成。建模过程中对元件之间的装配间隙做了精准控制，所有元件都贴合PCB基板安装，不存在穿模或错位的问题，既还原了实物的工业设计细节，也能够直观展现DC-DC降压模块的典型布局结构，可用于电子结构教学、产品展示、相关电路方案的演示场景。
