XL4005直流降压调节模块三维建模设计

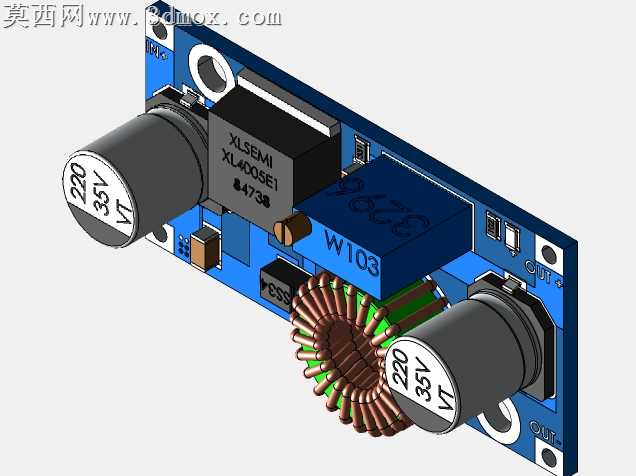

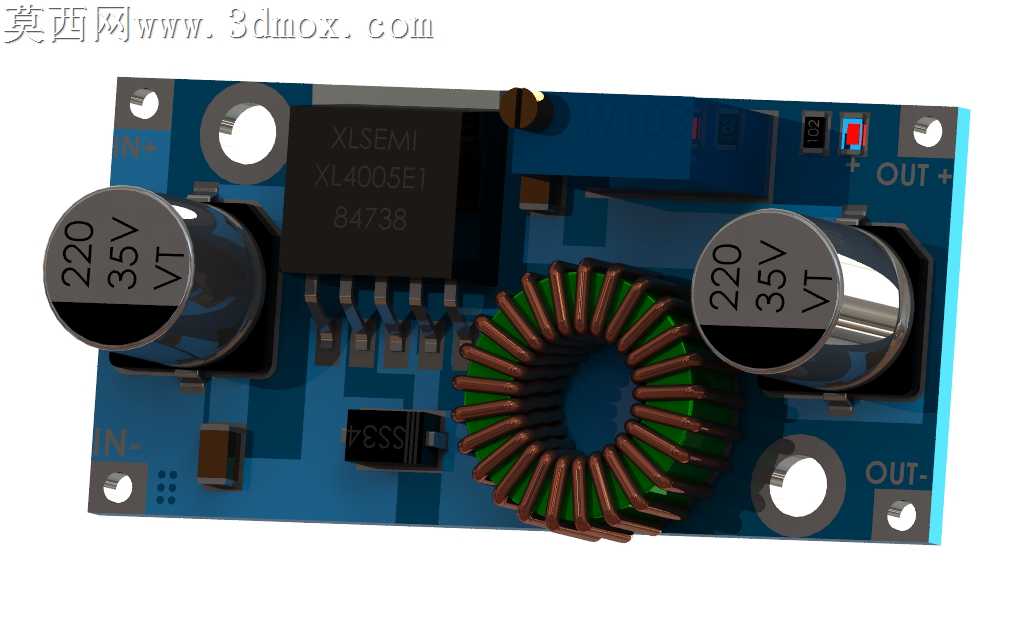

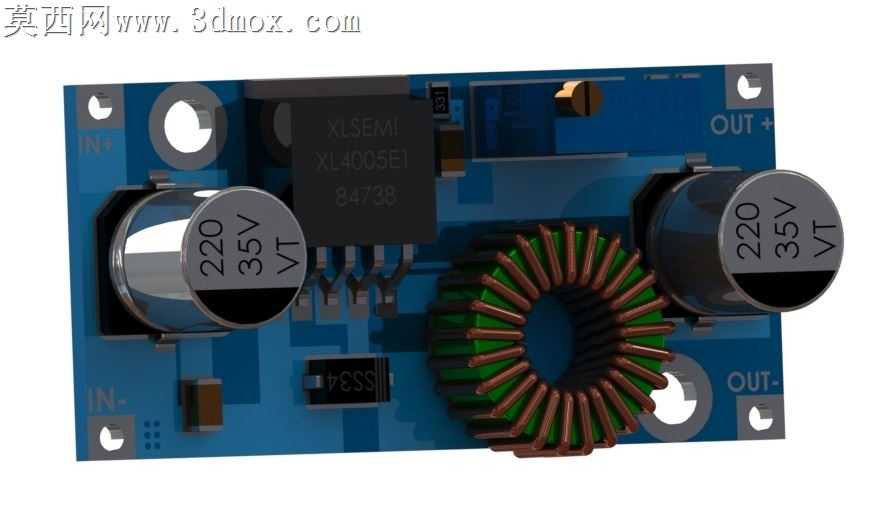

本作品为XL4005型50W直流降压调节模块的三维建模成果，建模过程严格参照实物模块的尺寸比例与元件布局完成，完整还原了模块的全部结构细节。建模阶段首先完成PCB基板的轮廓构建，精准绘制板体的安装孔位、边缘切角以及接口定位结构，确保板体的安装适配性与实物完全一致。随后依次完成板载核心元件的建模：核心降压芯片XL4005SE1按照实物封装尺寸构建，表面清晰还原芯片丝印标识，引脚布局与实际贴片封装完全匹配；两颗220μF/35V铝电解电容分别建模还原圆柱形外壳、顶部极性标识与引脚结构，电容外壳的哑光质感、顶部印刷的参数标识都通过材质与纹理设置精准呈现；功率电感部分还原了磁环绕线结构，逐圈排布漆包线绕组，还原绕组的层叠形态与磁环的包覆结构，同时还原电感周边的绿色绝缘衬垫细节；板载的贴片元件包括肖特基二极管、可调电位器、贴片电阻电容、输入输出接口座都按照实物尺寸逐一建模，电位器的调节旋钮、接口的金属触点结构都做了精细化还原，板体表面的丝印标识包括元件位号、输入输出极性标注、参数标识都通过纹理映射完整呈现。渲染阶段采用写实材质设置，PCB基板设置为蓝色阻焊层哑光质感，焊盘呈现金属锡的亮面质感，电解电容外壳设置为黑色哑光塑料材质，顶部白色印刷标识清晰锐利，电感绕组设置为漆包线的棕红色半光泽质感，磁环呈现深灰色哑光质感，芯片表面设置为黑色环氧封装质感，金属引脚、接口触点设置为镀锡金属的反光质感。布光采用多光源组合方案，主光源从斜上方投射突出元件的立体层次，辅助光源补光消除暗部死黑，环境光模拟车间自然光效果，最终渲染图清晰呈现模块的整体布局与各元件的结构特征，完整展现该降压模块的硬件构成，可用于电源设计参考、教学演示、产品结构验证等场景，建模过程中对元件干涉、装配间隙都做了校验，确保模型结构符合实际生产的装配逻辑。
