本田Airblade踏板摩托车后扶手结构

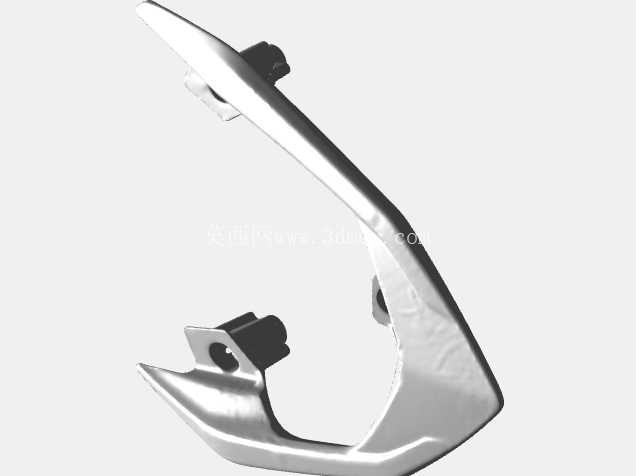

日常做踏板摩托车改装件、售后替换件开发的工程师都清楚，后扶手这类外露结构件，逆向建模的精度直接决定后续开模、试装的返工率，这款针对本田Airblade车型的后扶手，是通过三维扫描获取的实车点云重构而来，完全贴合原车的安装点位与外观曲面，不需要后期反复修配安装位。从实际装车场景来看，这类后扶手主要承担三个核心作用：一是后座乘员握持借力，车辆起步、制动或者过弯时，后座人员可以抓握扶手稳定身体，避免重心偏移影响骑行安全；二是挪车时的施力点，短距离移动车辆时，不需要抠住车尾外壳，直接握持扶手就能轻松掌控车尾施力方向，避免刮花外覆盖件；三是作为车尾外观装饰件，流线型的曲面和整车侧面线条完全顺接，不会破坏原车的设计整体性，部分场景下也可以作为小型尾箱、后座绑带的挂点使用。

从结构设计逻辑来看，这款扶手采用一体化的流线型弯臂结构，主体受力段沿着车尾侧面向前延伸，两个安装支脚分别对应原车车架上的预埋安装位，支脚位置做了局部加厚处理，安装孔位的同轴度、端面平面度都严格匹配原车螺栓的装配公差，安装时不需要额外扩孔或者加垫片调整，直接对准孔位拧上固定螺栓就能完成装配。扶手的握持段做了符合人体工学的弧度设计，截面宽度贴合成年人手掌的握持尺寸，边缘全部做了圆角过渡，没有尖锐的棱角，长时间握持也不会硌手，表面的亮面处理和原车镀铬装饰件的质感保持一致，装车后没有违和感。

做这类配件的逆向建模时，最容易出问题的就是安装边界的尺寸把控，这款模型在重构时特意保留了扫描获取的安装位相对位置数据，两个安装支脚的孔距、安装面和扶手主体的相对角度，都和实车数据完全一致，不会出现装上之后一侧贴合、另一侧翘起的问题。扶手的整体外轮廓完全顺着车尾的侧面曲面走形，安装后和车尾外壳之间保留了均匀的间隙，不会出现行驶震动时扶手磨花外壳漆面的情况，受力方向上，扶手的主弯臂做了变截面设计，握持位置的截面厚度足够承受乘员拉扯、挪车施力的载荷，靠近安装支脚的位置做了加强筋结构，避免长期受力出现断裂、变形的问题。

从实际应用的角度来说，这类扫描得到的三维模型，既可以直接用于改装件的数控加工、注塑开模，也可以作为摩托车整车装配仿真的配套构件，验证扶手和周边外覆盖件、尾灯、后座垫的装配间隙，排查设计干涉问题。不同于正向设计的概念模型，这类基于实车扫描重构的模型，所有尺寸都来自实际装车状态，没有理想化的设计公差，做出来的成品配件适配度远高于凭空绘制的模型，不需要反复试装调整尺寸，能大幅缩短配件开发的周期，降低开模返工的成本。对于做摩托车售后配件、改装件开发的结构工程师来说，这类精准的扫描模型可以直接作为设计基准，在其基础上做个性化改型，比如调整扶手造型、增加拓展安装位，都不需要重新从零开始测绘，能节省大量的现场测绘时间。
