三维扫描设备校准板夹具结构设计

在三维逆向建模、工业尺寸检测的作业流程里，校准环节是决定点云数据精度的核心前置步骤，这款适配Shining 3D EinScan SP设备的校准板夹具，正是为解决手持/桌面三维扫描设备校准过程中，标定板定位偏移、姿态不稳定导致的校准误差问题而设计的工装部件。从实际作业场景来看，三维扫描设备在累计运行一定时长、经历运输位移或是环境温湿度出现较大波动后，设备内部的结构参数会出现微米级的偏移，若不通过标准校准板完成参数标定，后续采集的工件点云会出现尺寸偏差、曲面拼接错位、特征边缘失真等问题，直接影响逆向建模的尺寸精度或是检测结果的可信度，这款夹具的核心作用就是在整个校准流程中，为标准校准板提供稳定、可重复的定位基准，消除人工持握校准板带来的晃动、角度偏差、平面倾斜等人为误差。

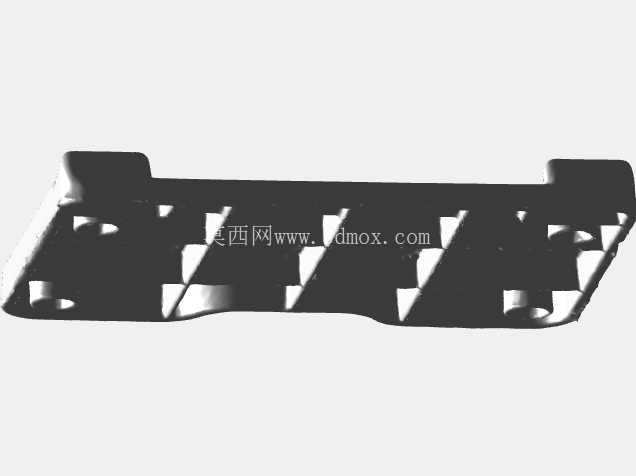

从结构设计思路来看，这款夹具采用了一体化的板式承载结构，主体承载面做了与校准板定位特征完全匹配的限位结构，不需要额外的紧固件就能完成校准板的快速装夹，装夹过程中不会对校准板的光学标定面造成刮擦或是挤压变形，毕竟校准板表面的标定图案是经过高精度光刻制作的，哪怕是微米级的形变或是表面划痕，都会导致校准算法识别标定特征点时出现计算偏差。夹具的两侧设置了对称的定位凸台与安装孔位，能够直接适配EinScan SP扫描设备的校准工位安装接口，安装时只需要将夹具两侧的凸台卡入设备对应的定位槽，拧入固定螺丝即可完成装夹，整个装夹过程不需要额外的调平步骤，因为夹具的加工精度已经保证了承载面与设备扫描镜头光轴的垂直度、平行度公差控制在0.02mm以内，完全满足三维扫描设备校准的精度要求。

从外形尺寸与安装边界来看，这款夹具的整体长度控制在180mm，宽度为45mm，整体厚度为8mm，属于紧凑型的工装设计，不会占用扫描设备过多的工作台空间，夹具的边缘全部做了R2的圆角处理，避免操作人员在装拆过程中被锐边划伤，同时也减少了夹具自身在扫描视野内产生的多余反光杂点，避免干扰校准过程中的特征点识别。夹具的承载面上设置了多组三角形的避让缺口，这些缺口的位置完全对应校准板背面的加强筋结构，保证校准板安装后能够完全贴合承载面，不会出现局部翘起的问题，同时这些缺口也能减轻夹具自身的重量，降低安装接口的承重负载，长期使用也不会出现接口变形导致的定位偏移。

在实际使用过程中，这款夹具不需要频繁拆装，一次安装完成后就可以长期固定在校准工位上，每次校准时只需要将标准校准板放入夹具的限位槽内即可，不需要反复调整位置，能够将单次校准的准备时间从原来的2-3分钟缩短到30秒以内，同时因为定位精度稳定，校准的一次成功率能够提升到98%以上，避免了因为校准失败反复操作带来的时间浪费。针对扫描作业中常见的环境光线干扰问题，夹具的表面做了哑光黑色的氧化处理，不会在扫描镜头的视野内产生高光反射，保证校准算法能够稳定识别校准板上的所有标定特征点，不会因为杂光干扰出现特征点丢失的问题。夹具的材质选用了高强度的铝合金材质，经过时效处理后内部应力完全释放，长期使用不会出现形变，能够在10-35℃的常规车间环境下保持尺寸稳定，完全满足工业现场三维扫描作业的校准使用需求。
