通讯设备用异形安装固定CNC加工结构件

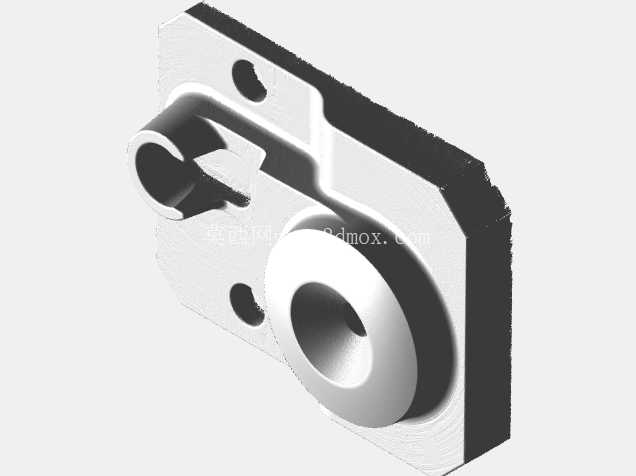

　　这款结构件是面向通讯终端设备内部装配场景开发的机加工构件，从逆向扫描获取的点云数据重构而来，完整还原了量产件的所有装配特征与形面细节，可直接用于同类型设备的维修替换、结构仿制或装配验证环节。从实际装配逻辑来看，该构件承担着通讯设备内部两类核心组件的连接定位功能：一侧的带开口圆柱凸台用于卡接圆柱形信号传输接头，开口槽结构预留了接头装配时的弹性变形余量，避免硬压装配造成接头外壁镀层磨损，同时凸台的内孔尺寸与常规通讯射频接头的外径公差带匹配，装配后可限制接头的径向窜动，保证信号传输的接触稳定性。

　　另一侧的大直径带沉孔凸台则用于对接设备内部的电路固定支架，沉孔深度刚好覆盖支架连接螺栓的头部高度，装配后螺栓头不会突出构件表面，避免与设备外壳或其他相邻元器件产生干涉。构件主体采用平板式基体设计，基体上分布的三个通孔为安装固定孔，其中两个小孔用于穿设自攻螺丝将构件固定在设备的塑料内壳上，孔位周边的局部加厚区域提升了螺丝锁附时的结构强度，防止反复拆装造成孔位开裂；大沉孔中心的通孔则用于穿设支架固定螺栓，孔位与凸台的同轴度控制在0.05毫米以内，保证支架安装后不会出现偏斜。

　　从设计思路上看，该构件充分考虑了通讯设备内部空间紧凑的特点，所有凸台均设置在基体的同一侧，背面为完全平整的平面，可完全贴合设备内壳的安装基面，不需要额外预留避让空间；基体边缘的切角与缺口结构，都是为了避让设备内部的走线槽、相邻元器件的突出部分，在保证结构强度的前提下尽可能压缩构件的整体占用空间，适配4s类小型通讯终端的内部布局要求。外形尺寸方面，基体整体为近似矩形的异形结构，最大轮廓尺寸控制在小型通讯设备的内部安装边界内，所有凸台的突出高度均不超过设备内壳到主板的间距，安装后不会挤压主板上的贴片元件；各安装孔的中心距与原设备的安装柱位置完全匹配，不需要对设备外壳进行二次加工即可直接装配。

　　实际使用中，这类CNC加工的结构件相比注塑件拥有更高的尺寸精度与结构强度，适合用于通讯设备的小批量试制、维修替换场景，尤其是在原配件停产的情况下，通过逆向扫描获取的三维模型可直接用于CNC加工生产，快速获得适配的替换零件。构件的所有形面过渡均采用圆角处理，没有尖锐的棱角，避免装配过程中划伤操作人员或损坏设备内部的软质排线；开口圆柱凸台的壁厚经过合理设计，既保证了足够的卡接力，又不会因为壁厚过大造成装配困难，反复拆装多次后仍能保持足够的抱紧力。从加工可行性角度看，该构件的所有特征均适合三轴CNC机床加工，不需要特殊的工装夹具，正面的凸台、孔位可一次装夹完成加工，背面的平整面仅需要铣平即可，加工工序简单，量产时的加工效率较高，成本可控。对于结构设计从业者来说，该模型可作为小型通讯设备内部连接构件的设计参考，学习其在紧凑空间内的特征布局、避让设计思路，以及不同功能凸台的尺寸匹配逻辑；对于三维建模从业者，可通过该模型练习逆向点云数据的特征重构技巧，掌握机加工类零件的建模规范，保证重构模型的可制造性。
