小型休闲观光快艇三维结构设计

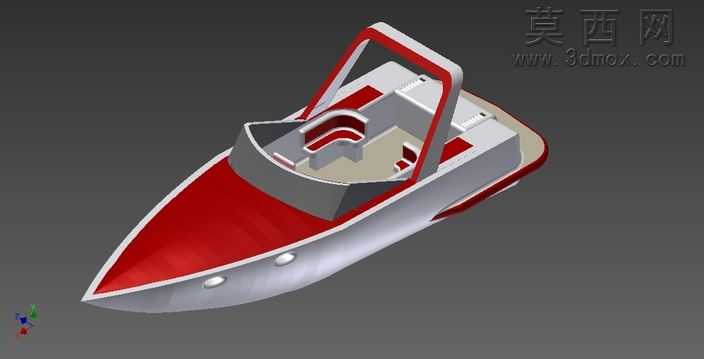

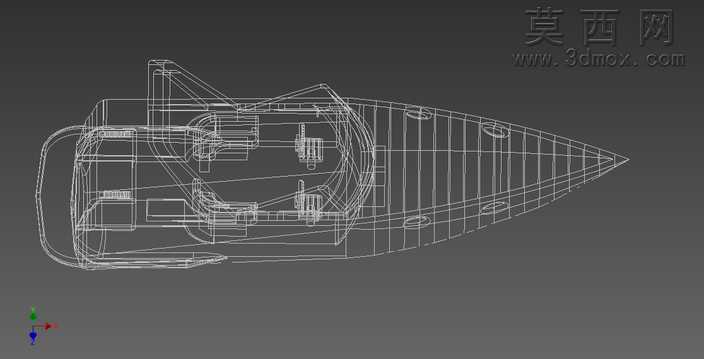

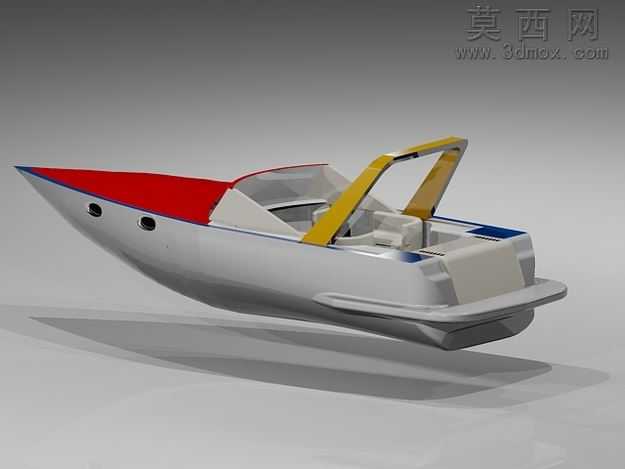

本作品为小型休闲观光快艇的三维结构设计，建模阶段采用Autodesk Inventor完成全参数化三维构建，首先基于快艇水动力性能需求绘制船体线型草图，通过多截面曲面放样生成流畅的V型尖艏船体外壳，该线型可有效降低航行时的兴波阻力，提升小艇在近岸水域的航行稳定性与转向灵活性。建模过程中对船体各部件进行独立参数化搭建，首先完成船体主壳体的加厚处理，预留出甲板安装、内饰布置的结构空间，随后依次构建驾驶舱挡风玻璃框架、座椅支撑结构、艉部动力安装位、舷侧防撞条等细节部件，所有部件间均按照实际装配逻辑添加贴合、对齐等装配约束，还原真实快艇的装配关系。材质与渲染阶段，为船体外壳赋予亮红色高光玻璃钢材质，还原休闲快艇常用的复合材料外观质感，驾驶舱挡风玻璃采用半透明带轻微反射的亚克力材质，模拟真实玻璃的透光与反光效果，内饰座椅采用红黑拼接的仿皮纹理材质，金属结构件赋予哑光金属质感，渲染时采用柔和的环境光搭配定向主光源，清晰呈现船体曲面的流畅弧度与内部结构的层次关系，通过半透明线框叠加的展示方式，可同时观察到船体外部造型与内部舱室的布局结构。设计思路上，该快艇定位为近岸休闲观光用途，整体尺寸紧凑，驾驶舱采用开放式带顶篷设计，既可为驾乘人员遮挡日晒，又能保持良好的观景视野，舱内设置双驾乘座椅，操控台布置于驾驶位前方，预留了操控设备的安装空间，船体艉部预留外挂动力的安装接口，可适配小型船外机驱动，船体底部设置纵向加强筋结构，提升玻璃钢船体的结构强度，应对近岸航行时的水流冲击，舷侧设计有内嵌式扶手与系缆点位，满足实际使用中的停靠、人员登乘的功能需求，整体设计兼顾造型美观性与结构实用性，完整还原了小型休闲快艇的核心结构特征。
