机用台虎钳装配结构三维设计

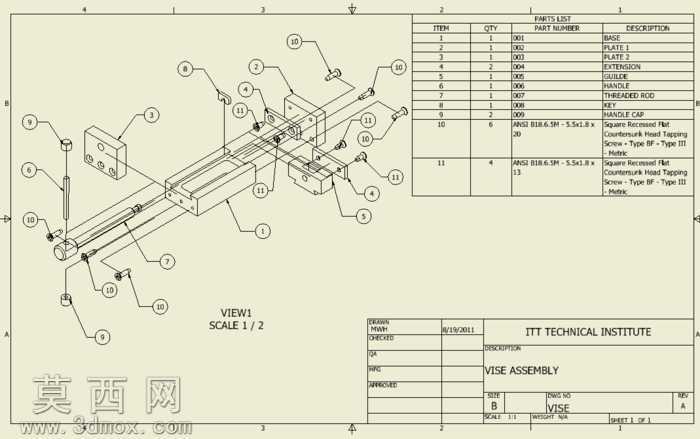

本次虎钳三维设计围绕机床加工场景下的工件装夹需求展开，采用自底向上的建模思路完成全零件建模与总装配合，完整还原机用虎钳的传动与夹紧逻辑。建模过程中首先对固定钳身、活动钳身两大核心基体进行参数化绘制，以钳身导轨面为装配基准，保证活动钳身的滑动行程与导向精度，基体部分采用铸铁材质参数设置，还原铸件表面哑光磨砂的质感，对钳身的安装孔、丝杠避让槽、钳口安装位等特征做了精准的尺寸约束，确保各配合面无干涉。传动部分以丝杠为核心建模对象，绘制梯形传动螺纹特征，匹配丝杠螺母的螺纹配合关系，同时对丝杠两端的定位轴肩、手柄连接孔做细节处理，手柄部分采用圆钢材质，表面做镀铬亮面质感设置，还原操作件的金属光泽；钳口板单独建模，表面绘制交叉防滑齿纹，采用淬火钢材质参数，突出齿部的高硬度质感，通过沉头螺丝与钳身完成装配约束。装配阶段依次添加导轨滑动配合、丝杠旋转配合、螺母与活动钳身的固定配合，通过干涉检查验证全行程活动无零件碰撞，同时通过爆炸视图功能拆解各零件装配关系，对应生成装配工程图的零件序号与明细栏，清晰标注各零件的数量、装配位置。设计过程中重点优化了丝杠传动的同心度约束，避免活动钳身滑动时出现卡滞，同时对钳口的平行度做参数校验，保证装夹工件时的夹持精度，整体模型完整还原了机用虎钳的机械结构，可用于机械原理教学、工装结构参考等场景，各零件特征可编辑，支持参数调整适配不同规格的虎钳改型设计。
