码头趸船登船桁架式斜梯通道设计

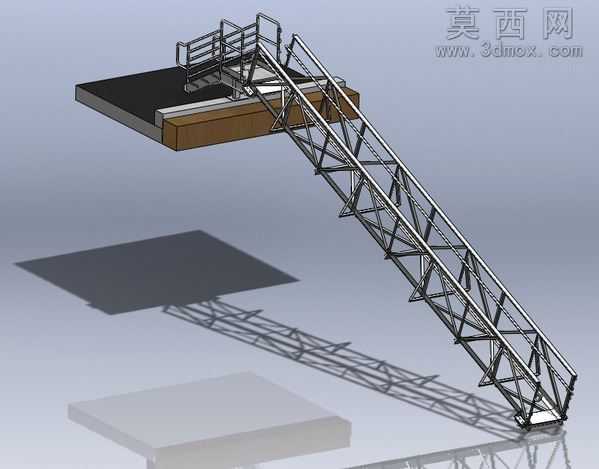

本作品为码头趸船配套的登船访问斜梯通道三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据码头与趸船的常规高差、通行净空要求确定整体斜度与梯段总长度，主承载结构采用空间桁架形式建模，逐根绘制弦杆、腹杆的空间定位路径，通过焊件模块生成对应规格的型材构件，保证每一处杆件的连接节点都符合实际焊接装配的逻辑，避免出现结构干涉问题。梯道的踏步部分采用防滑纹理的金属板材建模，两侧设置连续的安全护栏，护栏包含扶手横杆、中间防护杆与底部踢脚板，所有护栏构件与桁架主结构的连接位置都做了贴合式的安装座设计，还原真实的螺栓固定结构。模型顶部的连接平台对应趸船甲板区域，平台表面做了防滑铺装的材质区分，平台边缘设置安全防护栏与梯道护栏平顺衔接，底部的落地端设置了适配码头平面的支撑底座，同时预留了滚轮结构的安装位，可适配趸船随水位涨落产生的小幅位移，保证梯道始终保持稳定的通行状态。渲染阶段采用金属材质区分不同构件，桁架杆件赋予哑光银灰色钢材质感，踏步与平台铺装赋予深灰色防滑耐磨材质，护栏扶手做了轻微的抛光金属质感区分，通过光影投射还原桁架结构的空间层次感，清晰展现斜梯的整体坡度、桁架腹杆的排布规律、护栏的防护高度等关键设计细节。设计过程中充分考虑了人员通行的安全需求，梯道宽度满足单人携带随身物品顺畅通行的要求，桁架结构的杆件排布既保证整体承载强度，又尽可能控制整体自重，底部滚轮的设计让梯道可随趸船的浮动自适应调整角度，避免结构出现卡滞或受力变形的问题，整体模型完整还原了登船通道的全部结构细节，可用于船用码头配套设施的方案展示、结构校核与生产参考。
