桌面级长丝挤出成型设备结构设计

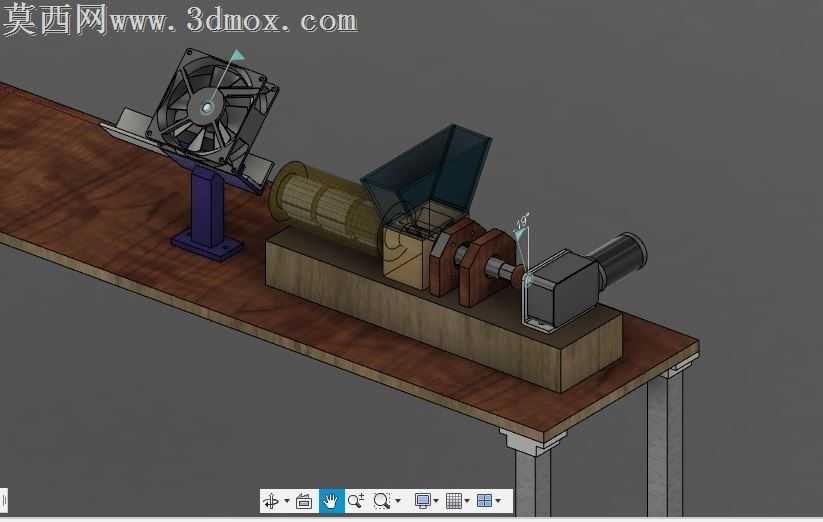

本作品为桌面级长丝挤出设备的三维建模设计，整体采用Solidworks完成参数化建模，搭配Fusion360完成结构校验，最终通过渲染模块输出写实效果展示图。建模过程中遵循模块化设计思路，将整套设备拆分为机架承载单元、动力传动单元、挤出塑化单元、进料单元、冷却定型单元五大模块逐一搭建，各模块间预留标准装配接口，可实现快速拆装与零件替换。材质设置上，桌面机架采用实木纹理材质搭配哑光金属支腿，还原木质工作台的真实质感；挤出料筒、传动轴承、驱动电机外壳采用磨砂金属材质，区分不同金属部件的粗糙度与反光度；进料料斗采用半透明深色工程塑料材质，冷却风扇采用黑色哑光塑料搭配金属扇叶材质，紧固件采用镀锌亮面金属材质，通过材质参数的差异化设置，清晰区分不同功能部件的属性。结构设计层面，进料单元采用倾斜式敞口料斗，可顺畅引导原料进入挤出腔，避免原料卡滞架桥；挤出单元采用同轴式螺杆挤出结构，搭配侧置驱动电机通过联轴器传递扭矩，保证挤出过程的压力稳定；冷却定型单元在挤出出料端设置轴流风扇，通过立式支架调整冷却角度，可对刚挤出的高温长丝进行快速风冷定型，避免长丝形变；所有功能部件均集成固定在木质工作台面上，各部件的安装位置经过空间干涉校验，操作区域预留充足的操作空间，既满足桌面级设备的紧凑尺寸要求，又保证各机构运行过程中无碰撞干涉。渲染环节采用写实光照方案，模拟室内顶光加侧方补光的光照环境，添加柔和的环境阴影，突出设备各部件的结构轮廓与材质质感，渲染视角选择斜45度俯视角度，可完整展示整套设备的整体布局与各部件的装配关系，清晰呈现从进料、挤出到冷却定型的完整工艺流程对应的结构布局，建模过程中所有零件均设置合理的工程圆角与装配公差，符合实际机械加工与装配的工艺要求，可直接用于原理验证、结构展示以及后续的实物加工参考。
