自行车碟刹安装座孔位遮挡堵头结构设计

　　在民用运动自行车改装作业场景中，碟刹系统替换是极为常见的升级操作，不少存量山地车、通勤公路车在出厂时预留了V刹或老式柱式碟刹的安装座结构，当用户换装新款平装式碟刹卡钳、或是拆除原有老旧柱式碟刹组件后，车架前叉、后三角上遗留的柱式安装座螺孔会直接裸露在外，不仅容易在日常骑行中积存泥水、沙尘，加速螺孔锈蚀导致后续改装时螺纹滑牙失效，裸露的孔洞也会破坏车架外观的整体性，部分追求整车外观一致性的骑行爱好者，会专门寻找适配的遮挡件来处理这类遗留孔位。这款碟刹转换堵头的设计，正是针对这一细分改装场景开发，核心功能是完全覆盖柱式碟刹安装座拆除后留下的凸起座体与安装孔位，避免异物进入螺纹孔，同时填补安装座拆除后留下的视觉空缺。

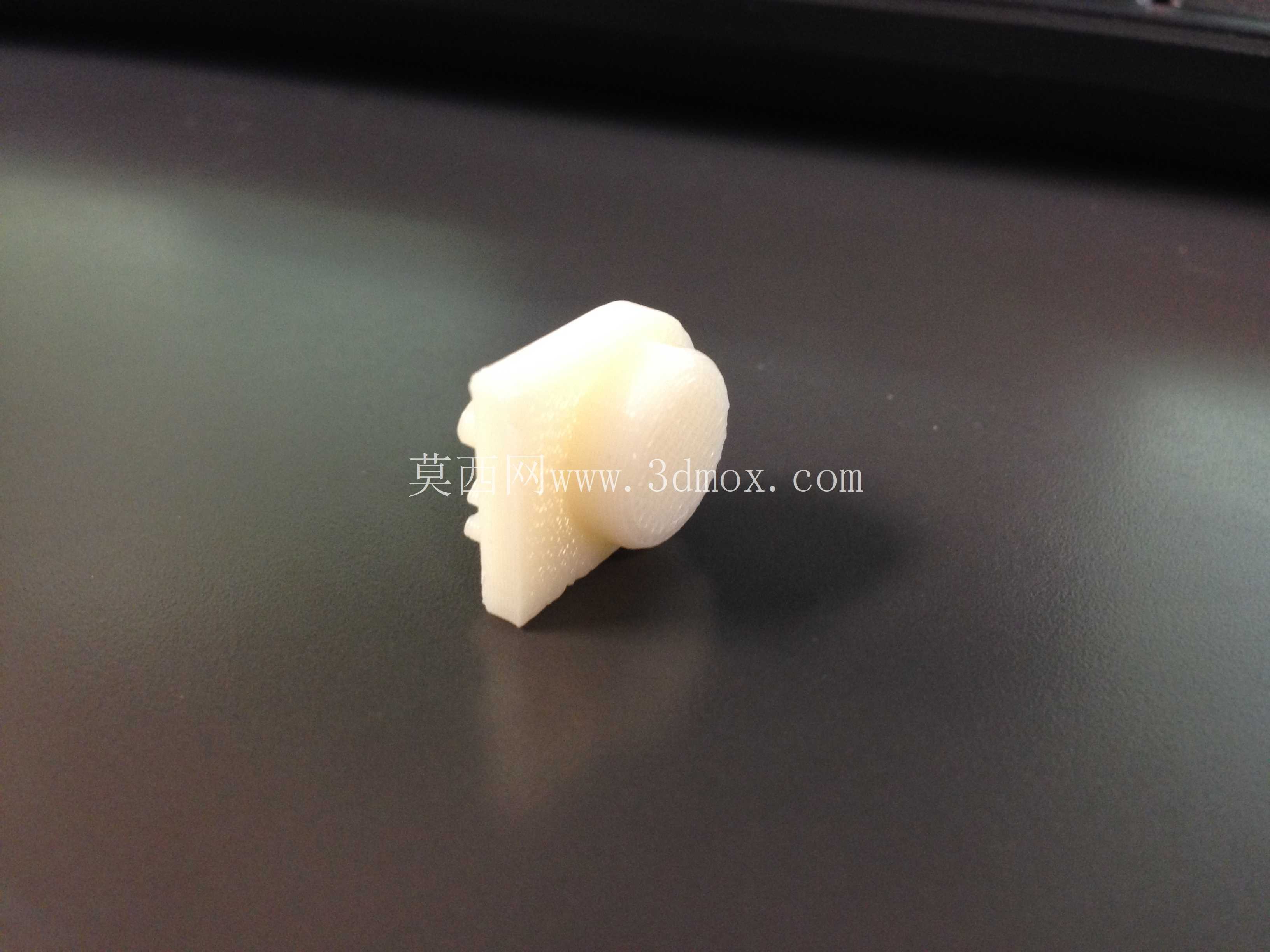

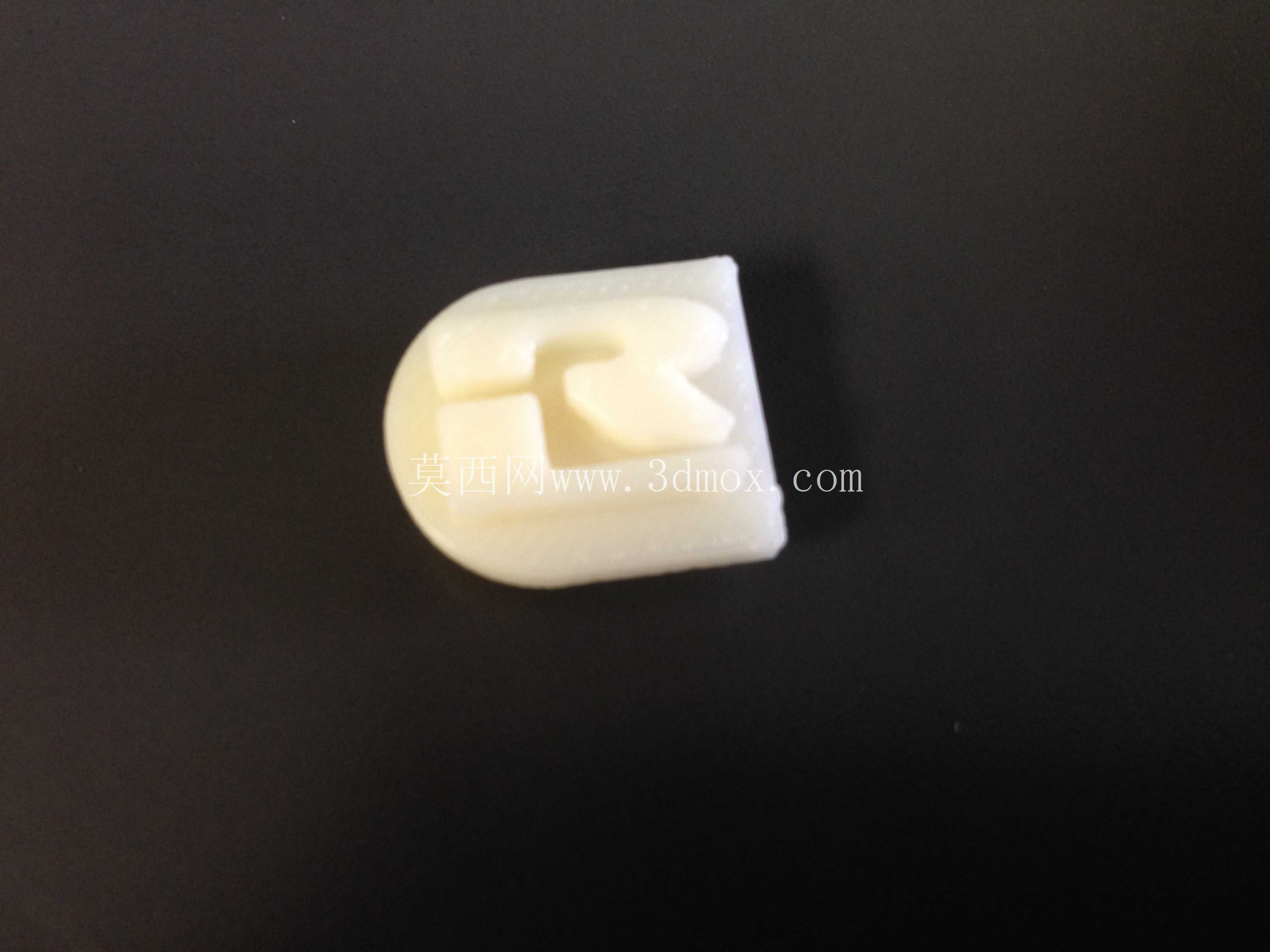

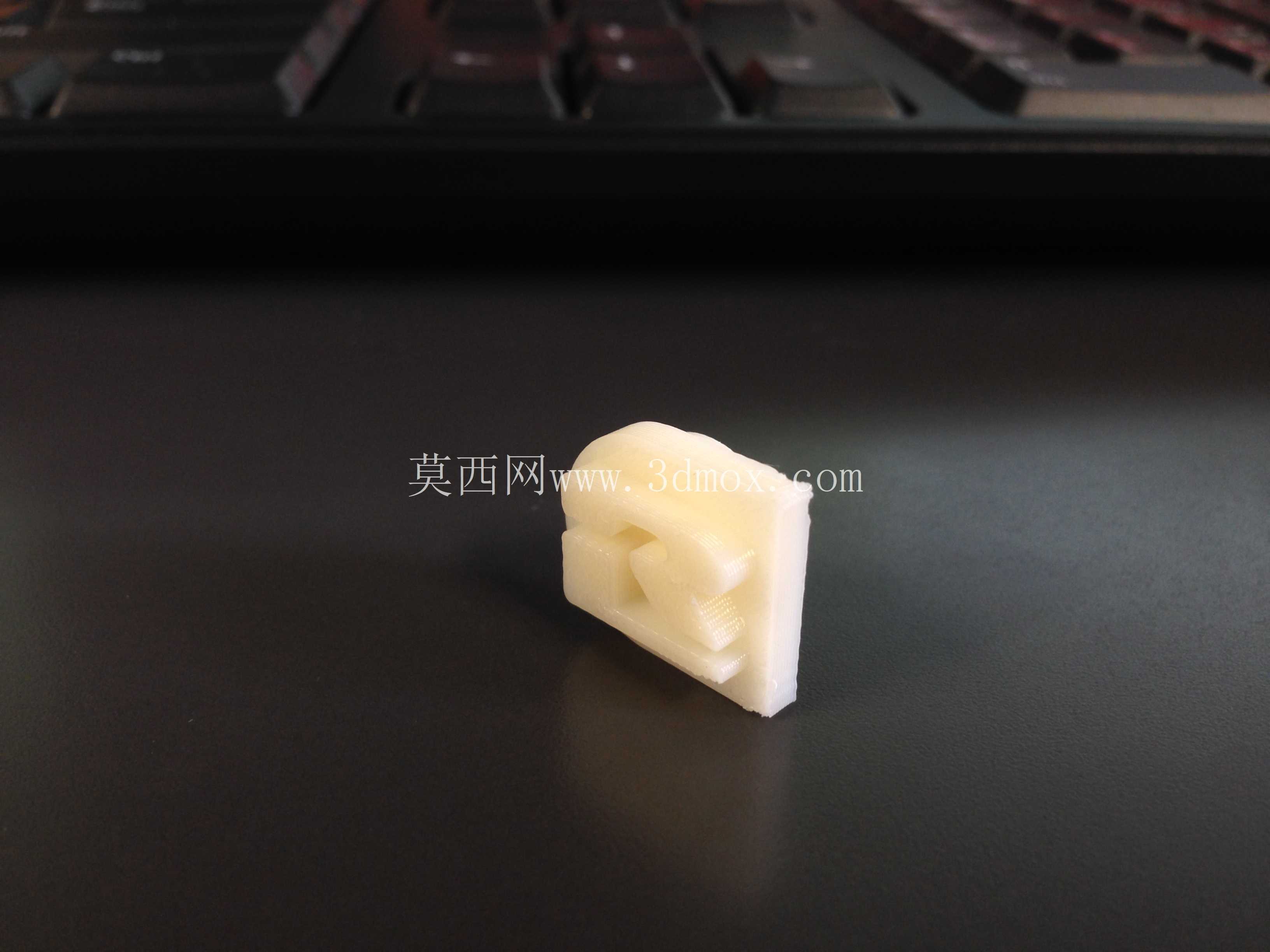

　　从结构设计逻辑来看，这款堵头没有采用复杂的螺纹锁紧结构，而是依托自行车架安装座周边的弧形轮廓做了贴合式的仿形设计，堵头与车架接触的一面完全匹配安装座周边的管材曲率，安装时直接卡入原安装座的卡位，依靠自身与管材表面的静摩擦力、以及周边线管、辐条的限位实现固定，不需要额外对车架做打孔、攻丝等破坏性加工，也不需要额外采购螺丝等紧固件，普通骑行爱好者不需要专用工具就能完成安装，徒手按压到位即可实现稳固固定，不会在骑行过程中因为路面颠簸出现松脱掉落的问题。从外形尺寸与安装边界来看，这款堵头的整体外轮廓做了圆弧过渡处理，没有尖锐的棱角凸起，安装后不会与碟刹盘片、来令片、辐条以及刹车线管产生运动干涉，整体突出车架表面的高度控制在5mm以内，不会在骑行过程中剐蹭骑行者的裤腿，也不会额外增加风阻。堵头的外露面做了微弧面处理，和车架管材的弧面自然衔接，不会出现突兀的台阶感，用户可以根据自身车架的配色，在堵头外露面喷涂对应颜色的漆面，或是粘贴个性化的标识贴纸，实现和车架外观的一体化融合。

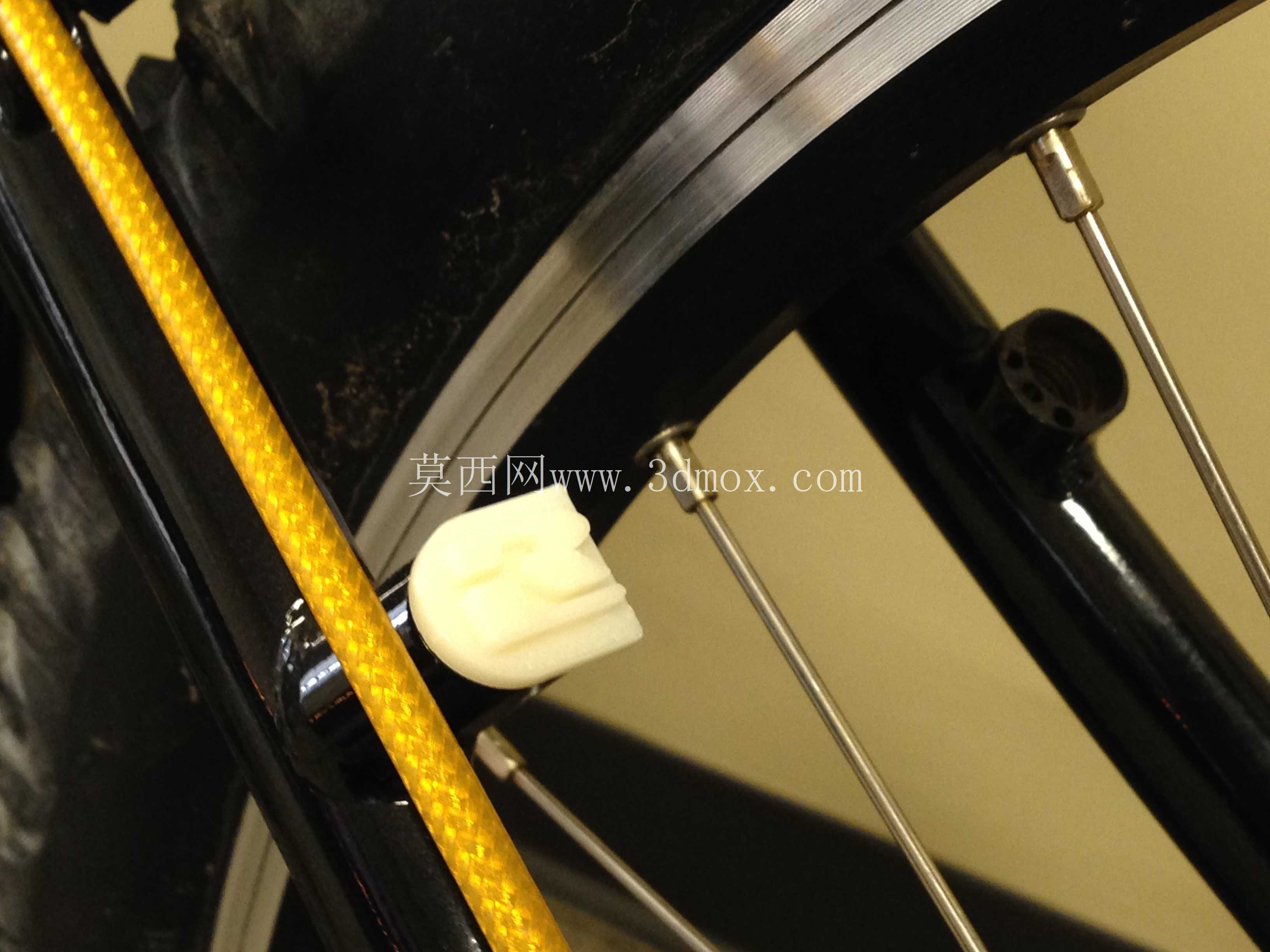

　　在实际装车验证过程中，这款堵头适配市面上绝大多数标准柱式碟刹安装座的孔位间距，不管是前叉上的安装座还是后下叉、后上叉位置的安装座，只要是拆除柱式碟刹后遗留的标准安装位，都能实现紧密贴合，堵头和车架接触面的边缘做了0.2mm的倒角处理，即使安装时存在微小的位置偏差，也能顺利卡入到位，不会出现边缘顶死无法装平的问题。和市面上常见的橡胶堵盖不同，这款堵头的结构强度足以抵御日常骑行中的飞石撞击，不会因为轻微磕碰就出现开裂、变形的问题，同时材质本身具备一定的耐候性，长期暴露在户外日晒雨淋的环境下，也不会出现快速老化变脆、褪色的问题，能长期保持稳定的遮挡效果。

　　不少改装用户在实际使用中反馈，这类堵头除了遮挡孔位的基础作用外，还能避免骑行过程中鞋带、骑行裤裤脚勾挂到裸露的安装座螺孔边缘，减少骑行过程中的安全隐患，尤其是在林道越野骑行场景中，裸露的安装座凸起很容易勾挂路边的杂草、树枝，安装堵头后整个安装位区域变得顺滑，能大幅降低这类勾挂风险。在建模过程中，设计人员专门采集了近20款市售主流山地车、公路车的柱式碟刹安装座的三维扫描数据，对堵头的贴合曲面做了多轮迭代优化，确保不同品牌、不同管径的车架安装位都能获得足够的贴合面积，不会出现局部翘边、贴合缝隙过大的问题，缝隙控制在0.1mm以内，日常骑行中的泥水很难渗入堵头下方，能有效保护内部的安装螺纹不被锈蚀，后续如果用户需要重新装回柱式碟刹组件，只需要直接撬开堵头即可，螺纹孔内部依旧能保持完好的状态，不需要重新攻丝清理锈迹。
