自行车载手机支架跨品牌转接适配结构

　　日常骑行场景中，不少骑友会同时拥有不同品牌的车载固定配件，比如QUAD LOCK的手机快拆基座、THULE的车把安装组件，两套系统的接口标准不统一，要么重复购置整套支架增加成本，要么强行捆绑固定存在骑行中设备脱落的风险，这款转接结构就是为解决这类跨品牌配件兼容问题设计的。从实际使用场景来看，它主要适配公路车、山地车的弯把、直把安装位，解决骑友现有THULE车把固定座无法直接搭载QUAD LOCK快拆手机架的痛点，不用更换原有已经调整好安装角度、锁紧力度的车把基座，也不用舍弃QUAD LOCK系统单手快拆、锁紧稳固的手机固定优势，骑行过程中单手就能完成手机的取放操作，遇到颠簸路面、越野路段也能保证连接位置不松脱。

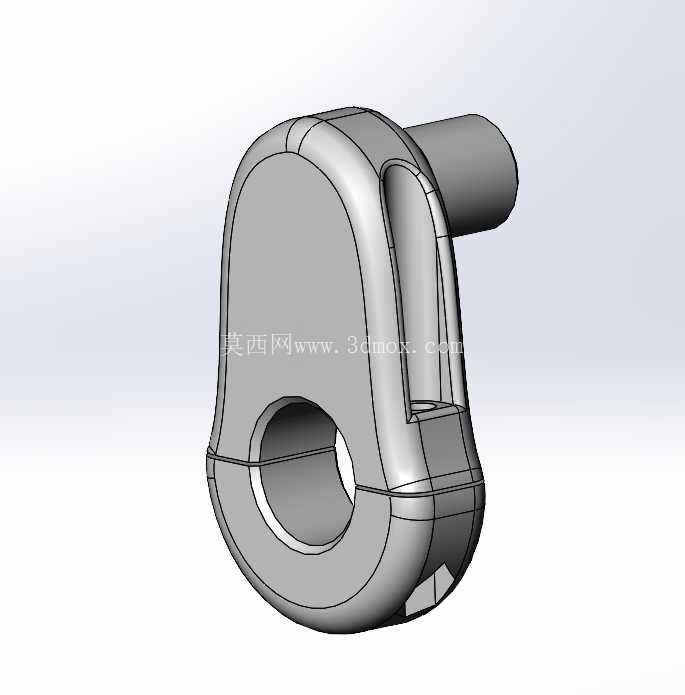

　　从功能特性上看，转接件的上下两端分别匹配两套系统的接口公差：下端贴合THULE基座的卡位轮廓，做了对应的限位凸台，安装后不会出现周向转动，避免骑行中支架歪偏；上端完全复刻QUAD LOCK基座的锁紧卡槽尺寸，和原装手机壳上的锁扣配合间隙控制在0.1mm以内，卡入后能听到清晰的锁止声响，拔插力度和原装基座保持一致，不会出现过紧难拆或者过松晃荡的问题。设计过程中首先考虑的是安装边界，整个转接件的厚度控制在8mm以内，安装后不会过多增加支架整体高度，避免车把上的设备突出过多影响骑行操控，也减少剐蹭风险；外轮廓做了全圆角处理，没有尖锐棱角，即使骑行中摔倒也不会对骑友造成额外磕碰伤害。

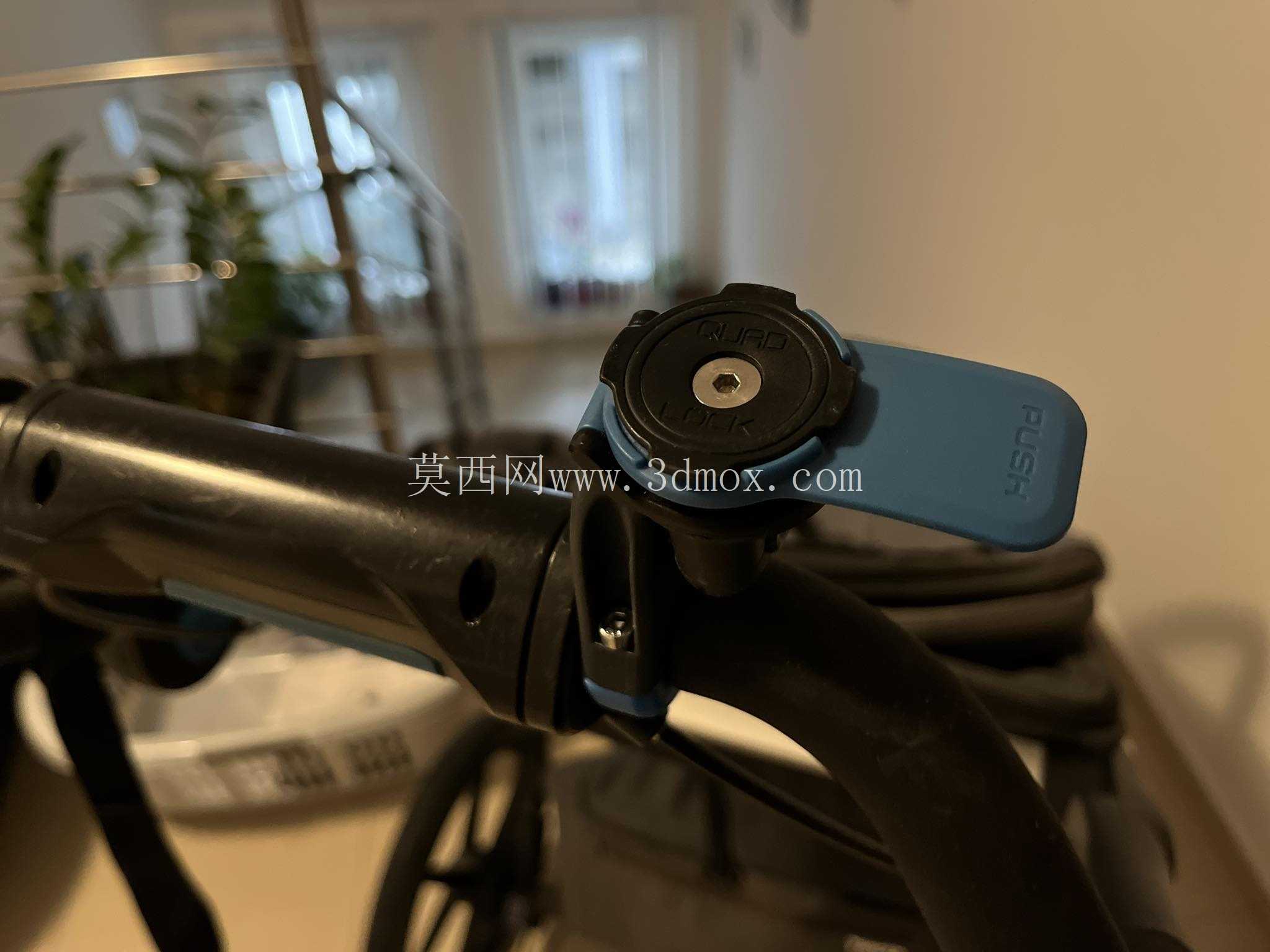

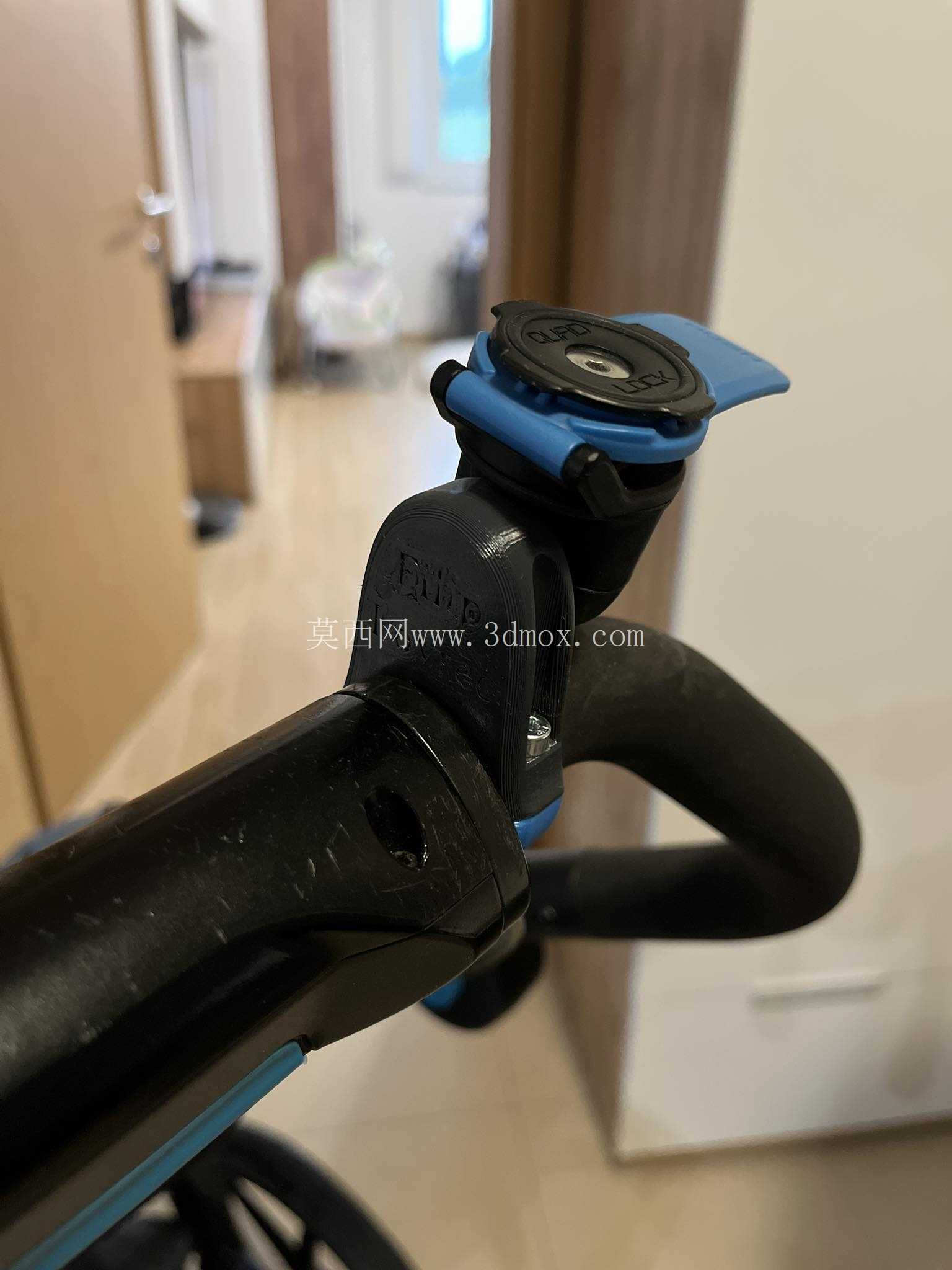

　　安装固定方面，结构预留了2个M4螺纹孔位，配套对应规格的螺栓和螺钉就能完成上下两部分的锁紧，螺栓孔做了沉台设计，锁紧后螺栓头完全埋入结构内部，不会突出表面剐蹭手机或者其他配件；材料选型上适配常见的3D打印加工或者铝合金CNC加工，壁厚最小处保留2.5mm，满足日常骑行的承重需求，即使搭载6.7英寸以上的大屏手机，长期使用也不会出现结构变形、断裂的问题。实际装车测试时，需要先将THULE基座在车把上调整到合适的观察角度，锁紧车把固定箍后再安装转接件，转接件和THULE基座的对位标记对齐后拧入固定螺丝，最后卡入QUAD LOCK的手机固定端，整个安装过程不需要额外的专用工具，用普通内六角扳手就能完成。

　　考虑到户外骑行会遇到雨天、汗水腐蚀的情况，结构表面没有设计容易积藏水渍的窄缝，所有拼接位置都做了排水斜面，雨水能顺着斜面自然流下，不会长期积存在连接缝隙里造成金属螺丝锈蚀。另外，转接件的侧面做了防滑纹理，安装拧螺丝的时候可以用手直接扶住固定，不需要额外用钳子夹持，避免夹伤结构表面。针对不同车把的安装空间，结构的侧向宽度控制在35mm，不会占用车把上过多的位置，给码表、车灯等其他骑行配件留出足够的安装空间，不会出现配件之间互相干涉的情况。和整套更换同品牌支架相比，这种转接结构的重量仅12g左右，几乎不会增加车把的负重，对于追求轻量化的公路车骑友来说也不会有额外的负重负担。锁紧结构的设计上，没有额外增加快拆拨杆，完全依靠两套原有系统的锁紧结构实现固定，减少了额外的活动部件，也就降低了长期使用后的松动故障概率，日常维护只需要定期检查固定螺丝的锁紧力度即可，不需要做额外的保养。
