自行车轮校调千分表安装适配夹具

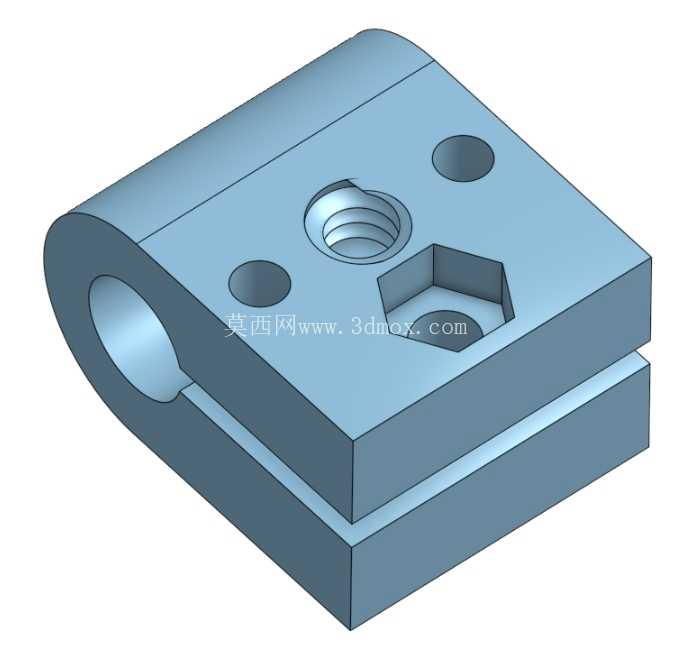

　　在自行车维保与轮组调校作业场景中，轮圈径向跳动、端面偏摆的精度控制直接影响骑行平顺性与轮组使用寿命，传统调校作业多依赖调圈台的固定指示表架，对于户外应急调校、货运自行车这类大载重轮组的现场校正场景，固定式调圈台的便携性不足问题十分突出。这款适配结构的核心设计目标，是解决千分表在无专用调圈台场景下的快速装夹问题，依托自行车车架后叉、前叉的现有安装位，结合通用1/4英寸螺纹相机夹的标准接口，实现测量表具的无额外支架固定。从功能实现逻辑来看，该适配结构分为两个核心连接段：一端为与相机夹快装结构匹配的1/4英寸标准螺纹连接座，螺纹深度按照通用相机快装板的标准啮合深度设计，保证连接后无旷量，避免测量过程中表具晃动带来的读数误差；另一端为千分表装夹位，采用开口抱箍结构，适配常用杠杆千分表、百分表的夹持杆直径，抱箍开口处设置锁紧螺钉，可根据表具夹持杆的实际尺寸微调锁紧力度，既保证装夹牢固，又避免夹伤表杆影响测量精度。

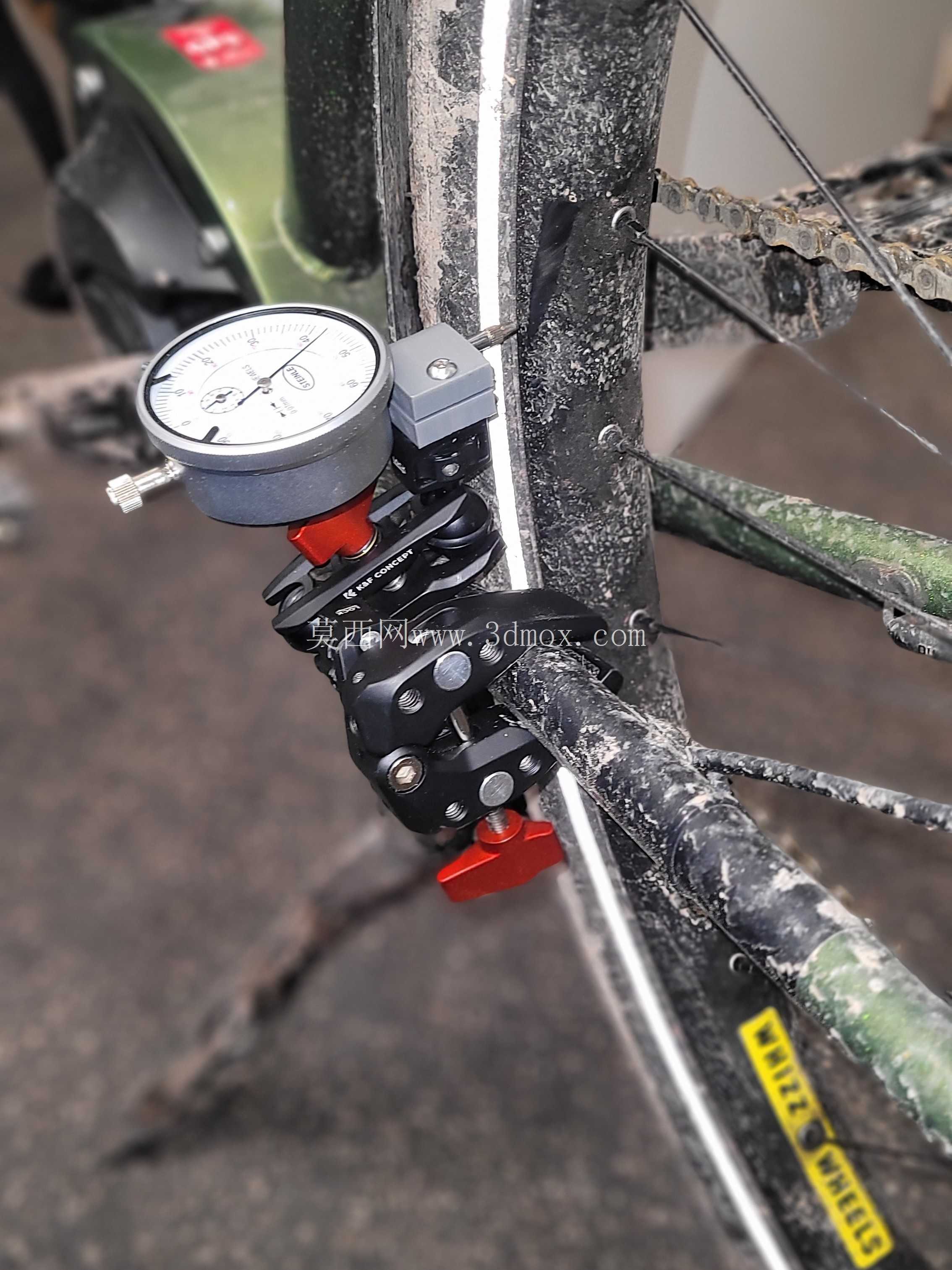

　　设计过程中重点考量了安装边界的适配性，适配结构的整体厚度控制在12mm以内，安装后不会与轮圈辐条、轮胎侧壁产生运动干涉，装夹位的中心高度与自行车叉架安装位的距离经过反复校核，保证千分表测头可垂直抵靠在轮圈外侧的测量基准面上，测头的压缩行程预留3-5mm的余量，既可以覆盖常规轮圈1-2mm的偏摆调整范围，又不会因压缩过量损坏千分表内部的测力弹簧。在实际使用场景中，作业人员无需携带重型调圈台，仅需将该适配器与通用1/4英寸螺纹相机夹组合，夹持在自行车前叉或后叉的平整管段上，调整千分表测头位置使其接触轮圈测量面，转动车轮即可通过表具读数直观判断轮圈的径向跳动与端面偏摆量，配合辐条扳手即可完成轮组精度校正。

　　结构设计上采用一体化铣削成型思路，无多余拼接结构，整体重量控制在30g以内，不会给随车维保工具包增加过多负重，连接部位的棱角全部做R2圆角处理，避免安装过程中刮伤车架漆面或划伤作业人员手部。针对货运自行车这类载重轮组的调校需求，该适配结构的夹持力做了针对性强化，相机夹连接位的锁紧接触面增加了防滑齿纹，即使在叉架管径存在一定公差的情况下，依然可以保证装夹稳定，测量过程中不会因车轮转动的震动导致表架移位。从安装适配范围来看，该结构可适配直径20-30mm的圆形车架管段，覆盖绝大多数山地车、公路车、货运自行车的叉架管径尺寸，千分表抱箍位可夹持直径6-10mm的标准表杆，兼容市面主流的机械式、数显式千分表与百分表产品。

　　设计时还特意预留了角度调整余量，适配器与相机夹的连接座可360度旋转，作业人员可根据实际测量位置调整千分表的朝向，无需反复松脱整个夹具即可完成径向、端面两个方向的测量切换，大幅提升现场调校的作业效率。不同于专用调圈台的复杂结构，该适配结构没有多余的调节机构，所有连接部位均采用标准螺纹与紧固件，日常维护仅需定期检查锁紧螺钉的紧固状态即可，无复杂的保养需求，非常适合随车携带作为应急调校工具使用，也可用于车店日常维保作业中作为调圈台的补充测量工装，应对特殊规格轮组的调校需求。
