自行车25.4mm球头前端安装帽结构

　　日常做自行车改装、整车装配的结构设计时，经常会遇到标准件适配的问题，尤其是车头碗组上方的前端盖部分，很多车友会自行加装拓展支架、码表座、车灯固定座这类RAM安装组件，这时候原厂的薄款端盖往往因为受力面不足、安装点位不匹配，出现锁紧后松动、压合不均导致碗组旷量的问题，这款适配25.4毫米球头的前端帽结构，就是针对这类实际使用场景做的适配设计。先从安装边界说起，这个零件的核心适配基准是直径25.4毫米的标准自行车球头，也就是常规山地车、城市通勤车常见的1英寸标准舵管球头规格，安装时不需要改动原有碗组的压紧结构，直接替换原厂端盖即可，底部的球面贴合面完全匹配球头的弧面轮廓，锁紧后不会出现局部应力集中的问题，避免长期使用后球头表面出现压痕、影响转向顺滑度。

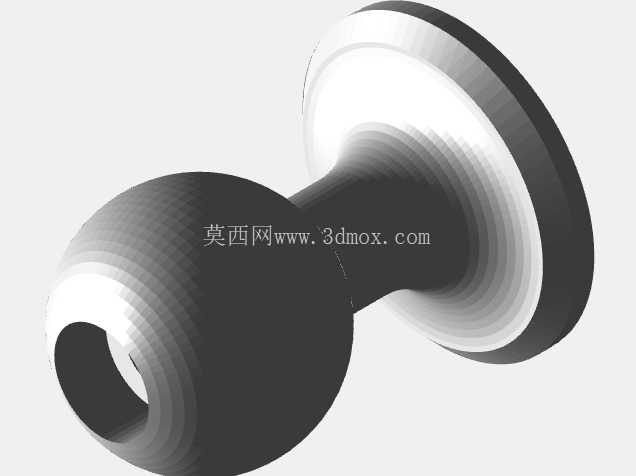

　　从功能特性上看，这个零件一端是和球头贴合的凹球面结构，另一端是带法兰边的压合面，中间的缩颈结构既做了减重处理，又能给RAM安装组件的固定抱箍留出足够的安装空间，不会出现抱箍和端盖边缘干涉、锁不紧的情况。很多人在改装车头拓展件的时候，习惯直接把抱箍锁在舵管露出的部分，但舵管本身是碳纤维或者薄壁铝合金材质，长期受抱箍的锁紧力容易出现局部变形，甚至产生暗裂带来安全隐患，这个端盖的法兰边厚度做了足够的加强，RAM组件的抱箍可以直接固定在端盖的圆柱段上，受力完全传递到碗组的压紧结构上，不会对舵管本身造成额外的夹持损伤。设计思路上没有做多余的花哨造型，整体是回转体结构，建模的时候直接用旋转特征就能做出主体轮廓，球面部分的公差控制在0.1毫米以内，保证和标准球头贴合的时候没有间隙，锁紧后受力均匀，不会出现转向时端盖跟转、异响的问题。中间的缩颈段直径比球头小8毫米左右，既给抱箍留出了安装空间，又不会因为缩颈太细导致结构强度不足，经过受力模拟，在承受50牛米的侧向冲击力时，缩颈位置的应力远低于铝合金材料的屈服强度，完全满足越野骑行时的颠簸受力需求。

　　实际装车场景里，不管是日常通勤加装车灯、码表，还是长途骑行加装手机支架、运动相机底座，这个端盖都能提供稳定的安装基准，不需要在车把上额外加装多余的固定环，让车头走线更整洁，也减少了车把上的零件堆积带来的操控干涉。很多同类改装件要么是适配尺寸不对，装上后碗组压不紧，转向有旷量，要么是安装位和RAM组件的标准抱箍不匹配，需要额外加垫片调整，这个结构在设计的时候就完全参照RAM标准安装组件的抱箍内径做了圆柱段的尺寸匹配，抱箍装上后刚好贴合圆柱面，不需要额外调整垫片，锁紧后不会出现滑动、偏转的问题。另外法兰边的外径做了和常规碗组上盖一致的尺寸，不会突出碗组边缘太多，外观上和整车的协调性更好，不会有突兀的改装感。

　　球面部分的边缘做了0.5毫米的倒角处理，安装的时候不会刮伤球头表面的阳极氧化层，也能避免安装时对位不准导致的球面磕碰。从建模细节上看，整个零件没有尖锐的棱角，所有过渡位置都做了圆角处理，既减少了应力集中点，也让零件的外观更流畅，后期不管是做阳极氧化还是喷漆处理，圆角位置都不会出现积漆、上色不均的问题。对于做自行车配件设计的从业者来说，这个结构的建模逻辑很有参考性，就是从实际改装的痛点出发，没有做冗余的功能设计，所有结构尺寸都是围绕标准件适配、安装便利性、结构强度这几个核心点来确定的，没有为了造型牺牲实用性，也没有为了强度过度增加零件重量，整体重量控制在20克以内，对于追求轻量化的骑行场景也完全适用。在实际选型的时候，只要确认车辆舵管球头是25.4毫米的标准规格，就可以直接替换使用，不需要修改其他原有零件，安装流程和原厂端盖完全一致，只需要把原有端盖拆下，将这个零件的凹球面对准球头放正，锁紧中心的拉紧螺丝即可，安装后再把RAM组件的抱箍固定在中间的圆柱段上，调整好角度锁紧抱箍螺丝就完成了整个改装过程，不需要额外的专用工具，普通用户用常规的内六角扳手就能完成安装。
