货运自行车侧装码表适配支架结构设计

这款适配结构针对Omnium品牌货运载货自行车的使用场景开发，核心解决原厂把横区域码表安装位不足的问题。日常使用中，货运自行车需要在车把区域固定车筐、绑带、货物固定结构，传统把立位置的码表安装座经常被绑带、货物遮挡，骑行过程中低头查看数据存在安全隐患，同时频繁的货物装卸也容易磕碰损坏安装在正面的码表设备。

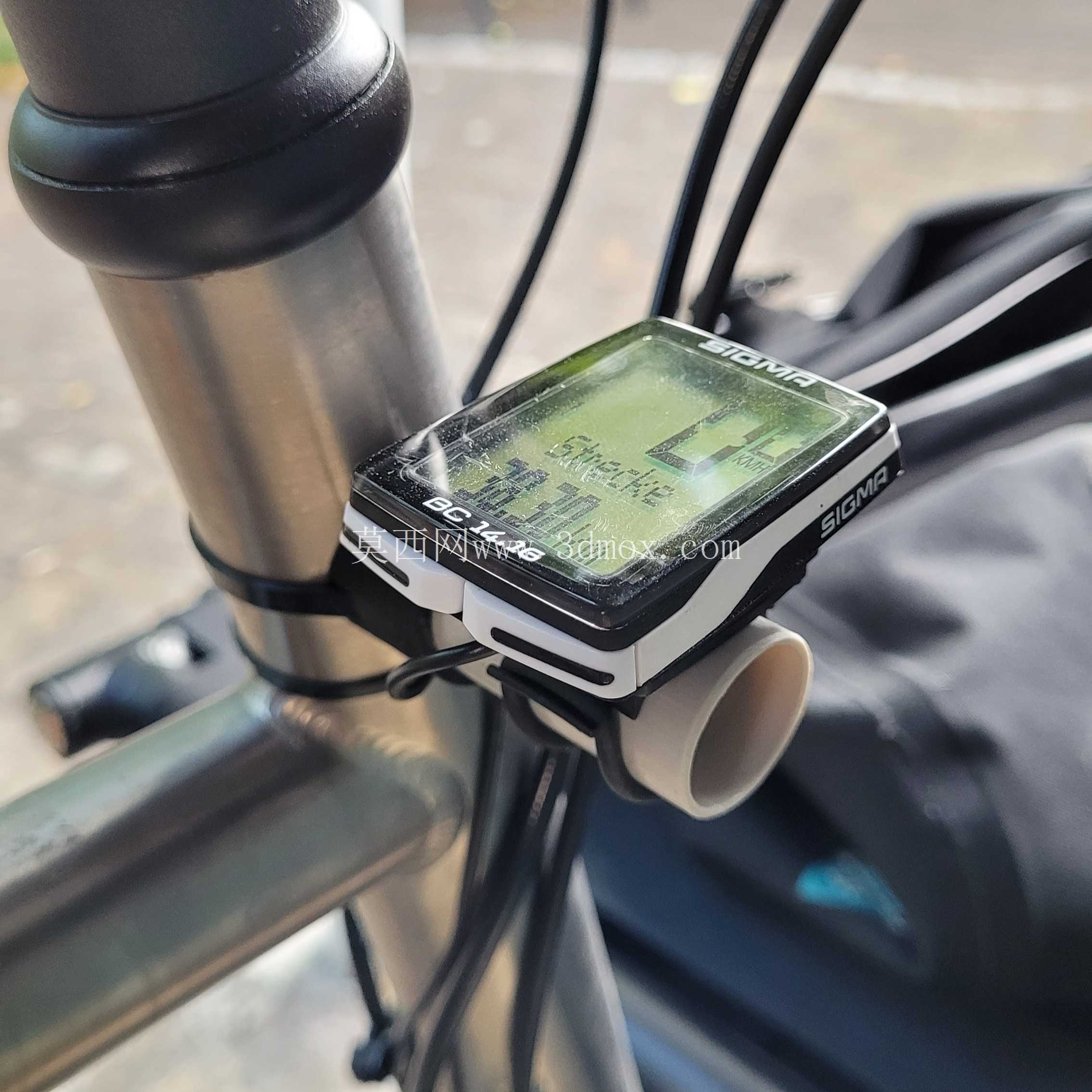

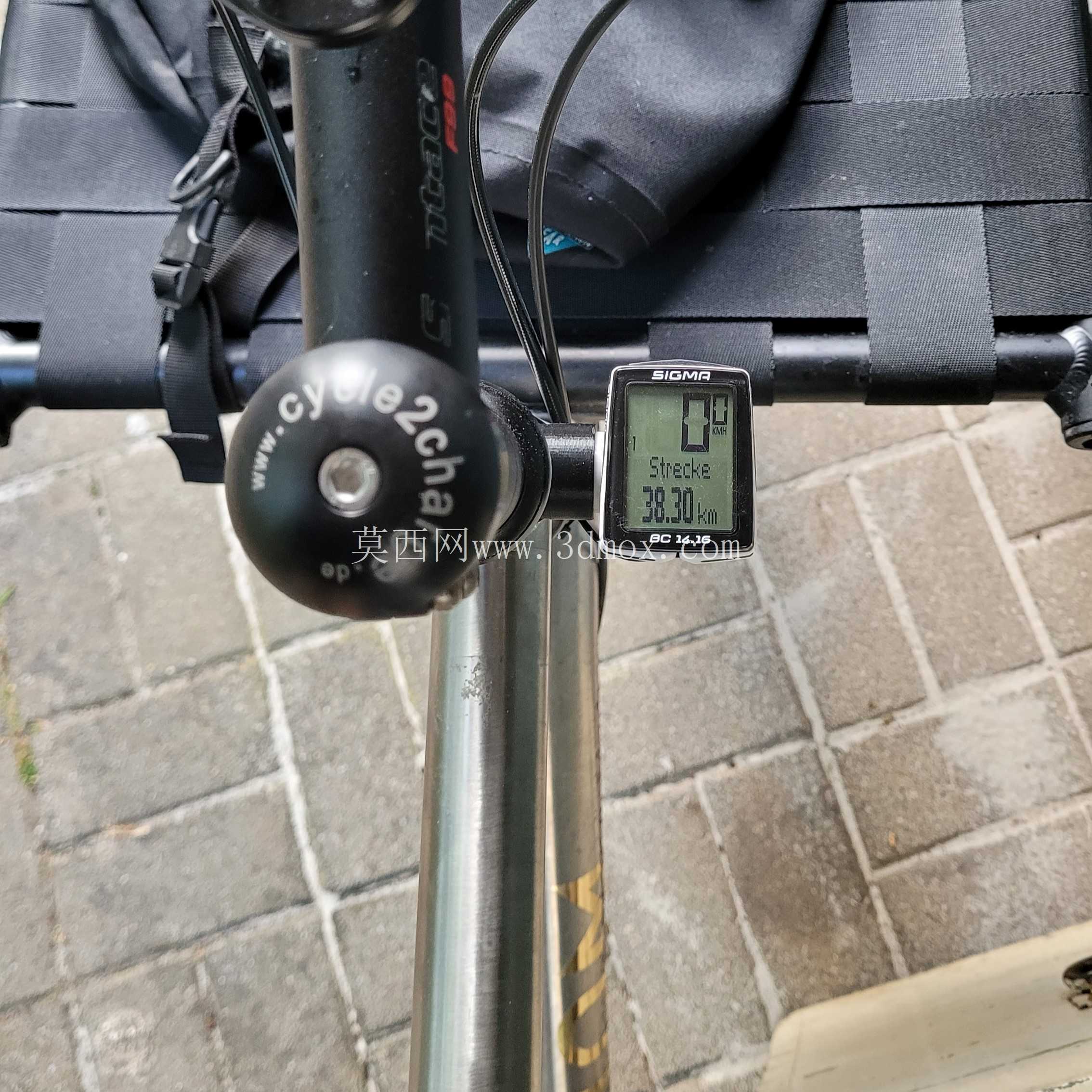

设计上选择22.5mm直径的电工钢管作为适配安装载体，这类管材在货运自行车改装领域应用广泛，管壁厚度均匀，表面镀锌处理后的抗锈蚀能力适配户外骑行的复杂天气场景，管材外径与常规自行车把横直径一致，可兼容市面绝大多数标准码表底座的卡箍结构。安装位置选择车把侧方区域，避开正面的货物固定区，骑行时视线无需大幅下移即可扫过码表屏幕，查看时速、里程等骑行数据，同时侧装位置不会被捆绑的货物、背包带剐蹭，降低设备损坏概率。

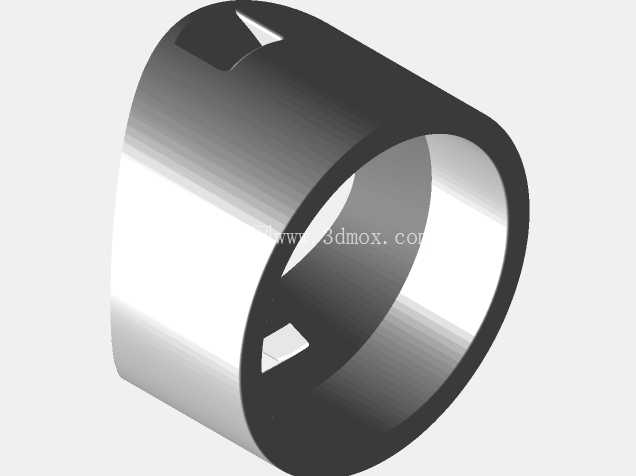

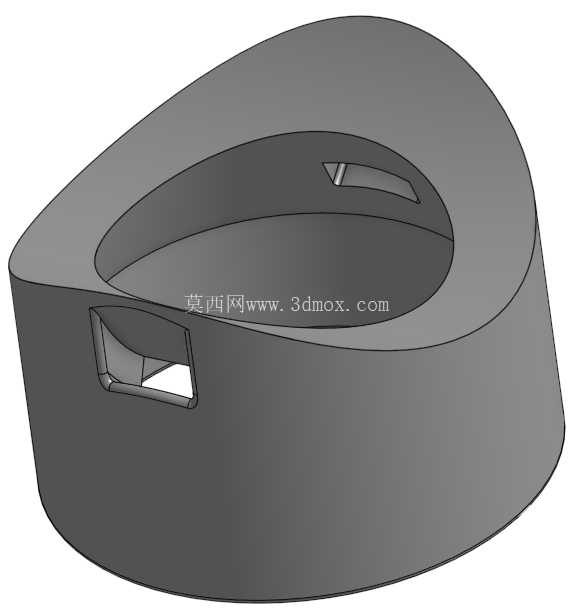

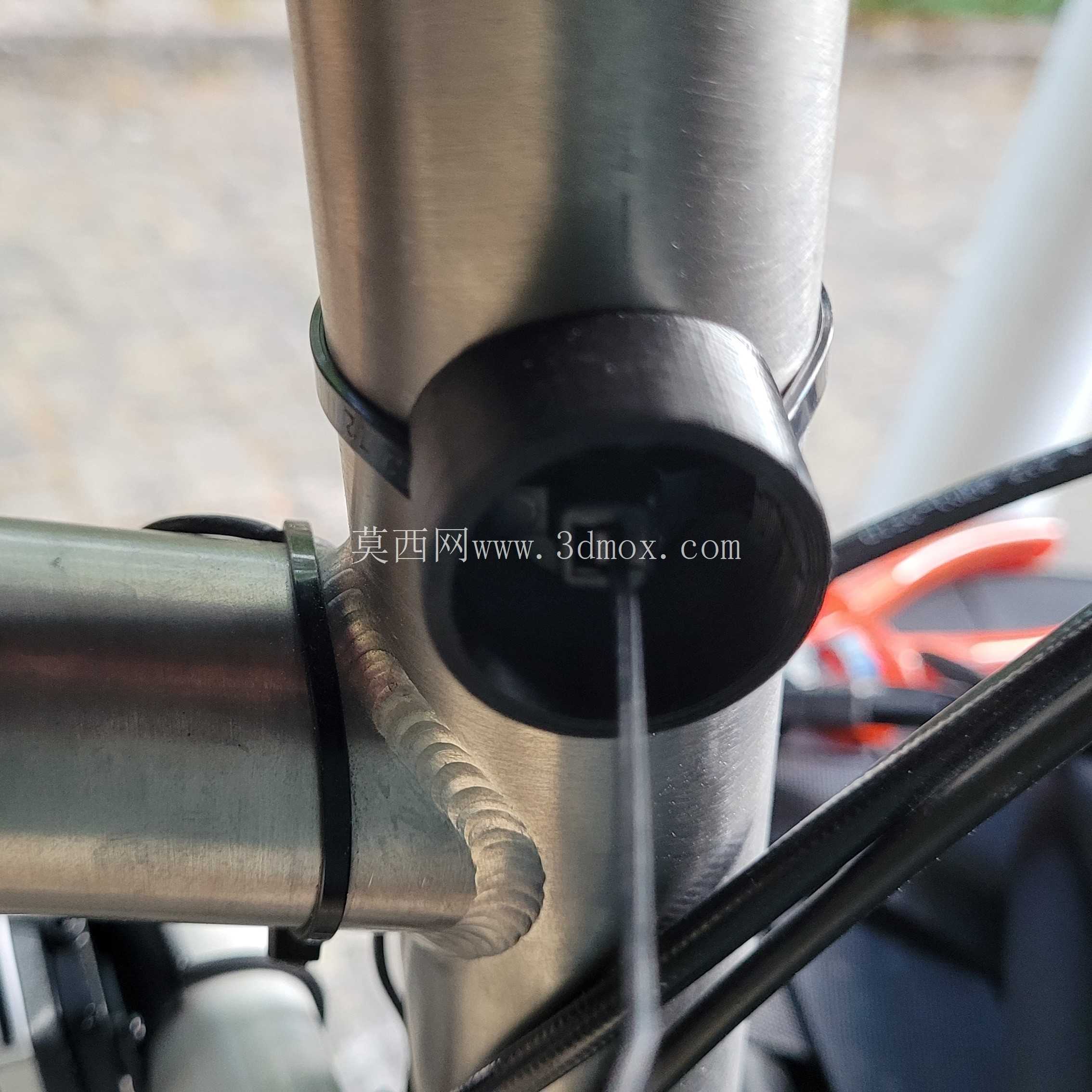

结构设计上采用分体式夹持思路，夹持环做了开口处理，配合两颗内六角螺丝实现锁紧，安装时无需拆解现有车把上的刹把、变速手柄、绑带固定座，直接在预留的侧方空位卡入后锁紧即可，拆装调整的操作门槛极低，普通用户借助常规内六角扳手即可完成安装。夹持环内侧预留了1mm的橡胶垫嵌槽，安装后橡胶垫直接贴合钢管表面，一方面避免金属夹持结构刮花钢管表面的镀锌层，另一方面增大接触摩擦力，在货运自行车重载骑行遇到颠簸路面时，也不会出现支架转动、码表视角偏移的问题。

安装边界方面，支架整体突出钢管外侧的距离控制在38mm以内，不会超出车把整体宽度，推行、停放时不会因为突出结构剐蹭周边物体；码表安装座的角度做了15度的仰角预设，适配大多数骑行者的坐姿视线角度，同时安装座预留了通用的卡接槽，可兼容市面主流品牌的有线、无线码表，无需额外更换码表底座。针对货运自行车经常在非铺装路面、颠簸路段骑行的使用场景，支架整体壁厚设置为3mm，选用6061铝合金作为加工材质，兼顾结构强度与轻量化，整体重量控制在45g以内，不会给车把增加过多额外负载。

实际使用场景中，这款支架除了固定码表外，也可兼容同安装规格的骑行灯、速度传感器等小型骑行配件，侧装的布局也给车把正面预留了足够的空间固定货物绑带、车前包等载货必备配件，匹配Omnium货运自行车主打城市重载配送、短途货运的产品定位，解决了原厂配置中骑行数据监测设备安装位缺失的痛点。结构建模过程中充分考虑了管材的公差范围，夹持环的内径做了0.3mm的正公差设计，适配市面上不同厂商生产的22.5mm电工钢管的外径误差，避免出现安装过松无法锁紧、或者过紧无法卡入的问题。锁紧螺丝选用标准M3内六角不锈钢螺丝，耐锈蚀能力强，长期户外使用也不会出现锈死无法拆解的问题，后期维护更换配件的成本极低。
