自行车前轮碟刹花鼓金属结构设计

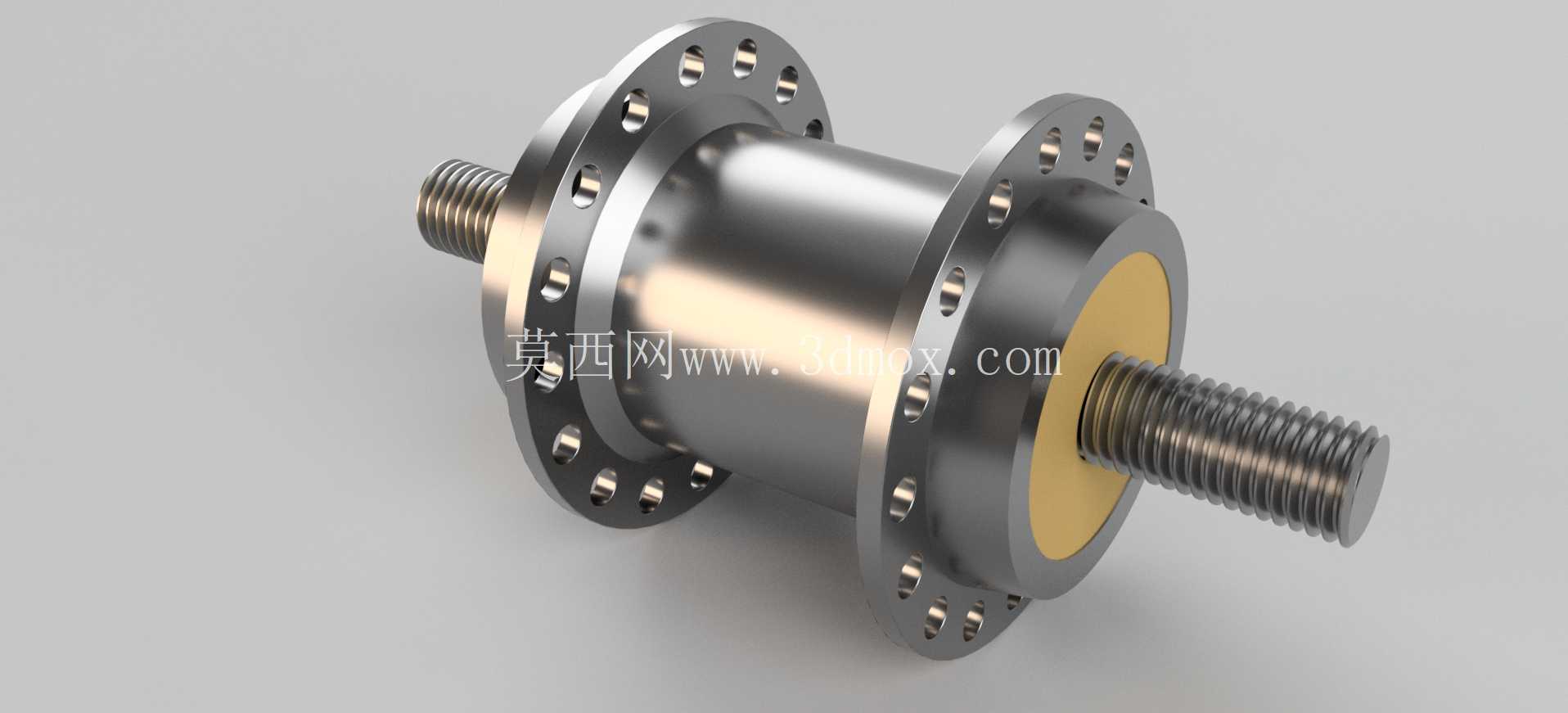

　　日常做自行车轮组配套结构设计时，碟刹花鼓是核心受力部件，这个前轮碟刹花鼓的三维结构，完全围绕山地车、城市通勤碟刹款车型的前轮安装需求搭建。先从安装边界说起，两端伸出的螺纹轴段，是匹配标准开档100mm的山地车前叉设计的，轴径采用行业通用的9mm快拆规格，螺纹段长度预留了足够的前叉叉脚安装余量，同时兼顾快拆杆的锁紧行程，不会出现轴长过短锁不紧、过长蹭叉脚的问题。两端的法兰盘是辐条安装位，法兰上均匀分布的辐条孔，采用三交叉编法的孔位排布逻辑，孔位的节圆直径经过受力校核，既保证辐条编完后轮组的侧向刚性，又不会因为法兰直径过大蹭到碟刹夹器或者前叉内臂。

　　靠近碟刹安装侧的法兰盘做了加厚处理，因为碟刹制动时的制动力会通过碟片传递到花鼓该侧法兰，加厚结构可以分散制动时的交变应力，避免长期制动后法兰出现辐条孔开裂的问题。花鼓的主体筒体采用中空结构，一方面是为了减轻整体重量，另一方面中空腔体可以容纳快拆杆穿过，同时筒体的壁厚经过强度验算，在承受骑行者体重加路面颠簸冲击载荷时，不会出现筒体弯曲变形的情况。筒体和两端轴档的配合位置，设计了标准的轴承安装位，适配6000系列深沟球轴承，轴承位的公差采用过渡配合，既保证轴承安装后不会出现内圈跑圈、外圈松动的问题，又方便后期维护时的轴承拆卸更换。

　　碟刹安装座位于花鼓的单侧，采用国际标准的6钉碟刹安装接口，安装座的平面度控制在0.05mm以内，保证碟片安装后不会出现偏摆，减少制动时的蹭碟问题，安装座上的螺纹孔采用统一的M5规格，孔位分布圆直径为44mm，兼容市面上绝大多数主流规格的160mm、180mm碟刹片。从实际应用场景来看，这款花鼓主要适配硬尾山地车、平把公路碟刹款、城市通勤碟刹自行车的前轮使用，日常骑行中承担轮组旋转支撑、辐条固定、碟刹制动力传递的核心作用。设计过程中特意做了应力分散处理，在法兰和筒体的衔接位置做了圆弧过渡，避免应力集中导致的结构断裂，同时轴肩位置也做了卸荷槽设计，减少轴段在交变载荷下的疲劳断裂风险。

　　表面的金属质感是按照阳极氧化加抛光的工艺效果做的渲染，中间的黄色密封端盖是橡胶密封圈的安装位，密封圈采用双唇口结构，既可以阻挡骑行过程中的泥水、灰尘进入花鼓内部的轴承腔体，又可以防止轴承内部的润滑脂溢出，延长花鼓的维护周期。辐条孔的边缘做了倒角处理，避免辐条安装后条帽和孔壁硬接触，长期颠簸下磨断辐条，倒角的角度和辐条编网后的倾斜角度匹配，保证辐条受力方向和孔位轴线一致，减少辐条的弯折应力。在做三维建模的时候，所有配合面的公差都按照自行车行业的通用标准设定，轴类尺寸采用h6公差，轴承安装孔采用H7公差，保证加工出来的零件可以直接和市面上的标准配件互换，不需要额外的修配。整个花鼓的重量控制在220g左右，在保证结构强度的前提下，尽可能做了轻量化处理，筒体部分在非受力区域做了壁厚减薄，法兰盘在孔位之间的区域也做了少量的挖槽设计，不影响刚性的同时降低整体重量，满足入门到中端骑行用户的使用需求。
