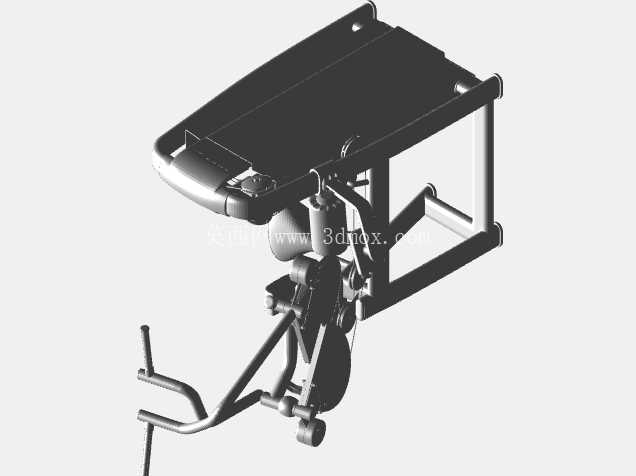

泰诺健商用力量训练器械结构设计

　　在商用健身场馆的力量训练区布局规划中，这类坐式力量训练器械是固定力量区的核心配置单元，主要服务于有明确抗阻训练需求的健身人群，可针对上肢、核心及下肢多肌群完成孤立或复合训练动作，相比自由重量器械，它的固定运动轨迹能有效降低普通训练者的动作代偿风险，也能降低场馆运营过程中的运动损伤纠纷概率。从结构设计逻辑来看，这款器械采用框架式承力结构，主支撑框架使用矩形钢管拼焊成型，焊接位置均做了圆弧过渡处理，既避免尖锐边角造成的磕碰伤害，也能通过应力分散设计提升框架整体的抗扭、抗弯性能，在长期高频使用场景下，框架形变量可控制在商用器械允许的精度范围内，不会因为反复受力出现轨迹偏移问题。

　　器械的操作端设置了符合人体工学的握持把手，把手表面做了滚花防滑处理，握持直径控制在32-35mm区间，适配绝大多数成年使用者的手掌抓握尺寸，把手与主传动结构的连接位置设置了自润滑轴承，在反复摆动过程中可降低摩擦异响，也能减少后期维护的润滑频次。器械的上部设置了可调节的靠垫支撑结构，靠垫的倾斜角度可通过侧边的插销式调节机构完成多档位切换，调节档位的间距控制在15度，适配不同身高、不同训练动作的倚靠需求，靠垫内部采用高密度发泡材料填充，表层覆盖耐磨PU面料，可抵御日常使用过程中的汗液侵蚀与摩擦损耗，延长易损件的更换周期。

　　器械下部设置了可调节的腿部固定组件，可根据使用者的腿长调整固定压垫的高度，确保训练过程中下肢稳定，避免身体晃动影响训练目标肌群的发力效率。从安装边界来看，这类器械的落地占地面积约为1.2m*0.8m，安装时需要预留后侧0.5m的维护操作空间，左右两侧各预留0.3m的操作间隙，地面需要做水平处理，框架底部设置了可调式脚杯，可适配地面±10mm的高度差，确保器械放置平稳无晃动。

　　器械的配重模块隐藏在框架内部的护罩内，护罩采用薄钢板折弯成型，通过快拆螺丝与主框架连接，日常维护时可快速拆卸护罩完成配重块、传动钢索的检查与更换，钢索传动路径上设置了多个导向滑轮，滑轮采用尼龙材质内嵌轴承，既可以降低钢索传动过程中的摩擦损耗，也能减少传动噪音，避免器械运行时产生过大响动影响场馆内其他训练者。器械的表面处理采用静电喷塑工艺，涂层厚度控制在60-80μm，可抵御日常使用过程中的刮擦与汗液腐蚀，长期使用也不会出现涂层脱落、生锈的问题。在结构建模过程中，所有的装配位置都预留了合理的公差配合间隙，转动副位置的公差控制在H7/g6区间，既保证转动顺畅，也不会出现过大的旷量，焊接位置的焊缝均做了实体化处理，还原真实加工过程中的焊缝形态，靠垫、把手等非金属部件也做了材质区分，可直接用于渲染出图或结构验证。
