雷丁顿飞钓轮线轮收线结构设计

飞钓作为垂钓领域中对装备操控精度要求极高的细分品类，线轮作为核心承载部件，其结构设计直接决定作钓过程中的出线顺畅度、收线阻尼稳定性以及长时间户外使用的可靠性，这款雷丁顿飞钓轮线轮的三维结构设计，完全围绕飞蝇钓法的实际操作逻辑展开，没有冗余的装饰性结构，每一处曲面和壁厚变化都对应实际使用中的受力需求。

从实际应用场景来看，飞钓轮不同于普通纺车轮或水滴轮的使用逻辑，作钓过程中需要频繁单手操控线轮出线、收线，同时在中鱼后要依靠线轮自身的阻尼结构提供持续的卸力，避免飞钓线因瞬时拉力过大断线，这就要求线轮的主体结构既要保证足够的结构强度，又要尽可能控制整体重量，减少长时间持竿操作的手臂负担。这款线轮采用中间收窄的腰鼓式外形设计，并非单纯为了外观辨识度，而是充分考虑了飞钓线的缠绕特性：飞钓线本身存在不同的线径分段，前端的重量线、中间的过渡线以及后端的背线在缠绕过程中，收窄的中部结构可以让线层排布更均匀，避免出现宽边线轮常见的线层两端堆积、中间凹陷的问题，抛投时出线阻力不会因为线层卡滞出现突变，有效提升抛投的精准度。

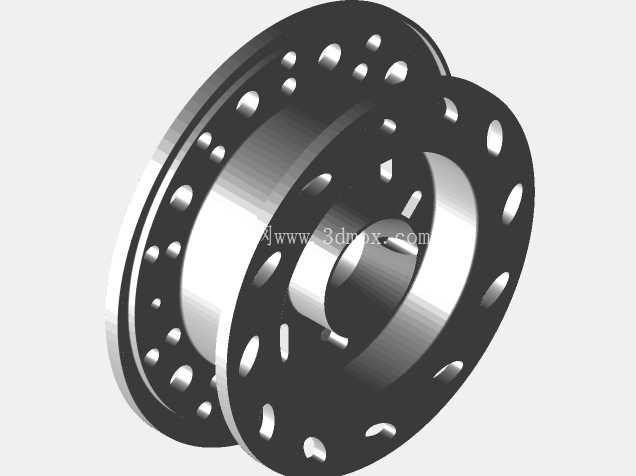

在结构设计思路上，这款线轮采用一体化的中空筒体结构，没有额外拼接的轮辐部件，整体通过回转体曲面成型，筒壁的厚度变化经过受力校核：两端的法兰边位置厚度略大于中部收窄区域，因为两端是线轮与轮座、摇臂配合的安装边界，需要承担摇臂转动时的扭矩输入，以及鱼线拉力带来的径向载荷，适当增加壁厚可以避免长期受力出现的形变；中部收窄区域的壁厚做了均匀减薄处理，在保证径向支撑强度的前提下，尽可能降低整体自重，同时中部的曲面过渡采用大圆角顺滑衔接，没有尖锐的棱角，一方面可以避免鱼线在收放过程中被棱角割伤，另一方面也能减少线层与轮体表面的摩擦阻力，让出线过程更顺滑。

从安装边界尺寸来看，这款线轮的内孔直径匹配主流飞钓轮的轮座转轴尺寸，两端法兰边的外径控制在常规飞钓轮的适配范围内，既不会因为外径过大导致轮体与钓轮脚、摇臂出现运动干涉，也不会因为外径过小导致线容量不足，无法满足长距离飞钓抛投的储线需求。筒体的轴向宽度经过优化，能够容纳标准长度的飞钓重量线加背线组合，线层缠绕到最大容量时，不会超出两端法兰边的限位高度，避免出现炸线、线层滑脱的问题。轮体的表面没有多余的凹槽或凸起结构，整体曲面光滑连续，在户外使用时不容易沾染泥沙、水草等杂物，即使沾染污渍也能快速冲洗清理，不会因为杂物卡入结构缝隙影响转动顺畅度。

在功能特性的匹配上，这款线轮的筒体结构预留了与卸力机构配合的安装位，内孔的公差配合按照精密转动副的要求设计，安装后与转轴的同轴度误差控制在极小范围内，转动过程中不会出现偏心晃动，保证卸力输出的线性度，中鱼后卸力不会出现忽紧忽松的情况，能够持续稳定地消耗鱼的冲击力。筒体两端的法兰边内侧做了微小的倒角处理，鱼线在受到侧向拉力时，不会与法兰边的硬棱直接摩擦，有效延长鱼线的使用寿命。不同于普通垂钓线轮追求复杂结构的设计思路，这款线轮的结构设计更偏向实用主义，所有的曲面变化、壁厚调整都围绕飞钓的实际操作需求展开，没有为了视觉效果添加无意义的造型特征，整体结构简洁可靠，既适合作为飞钓轮的生产加工原型，也能为垂钓装备结构设计从业者提供回转类绕线部件的设计参考，建模过程中对曲面过渡、壁厚均匀性的处理方式，也可以应用到其他同类绕线、卷绕类机械零部件的结构设计中。
