越野摩托前叉衬套组件结构设计

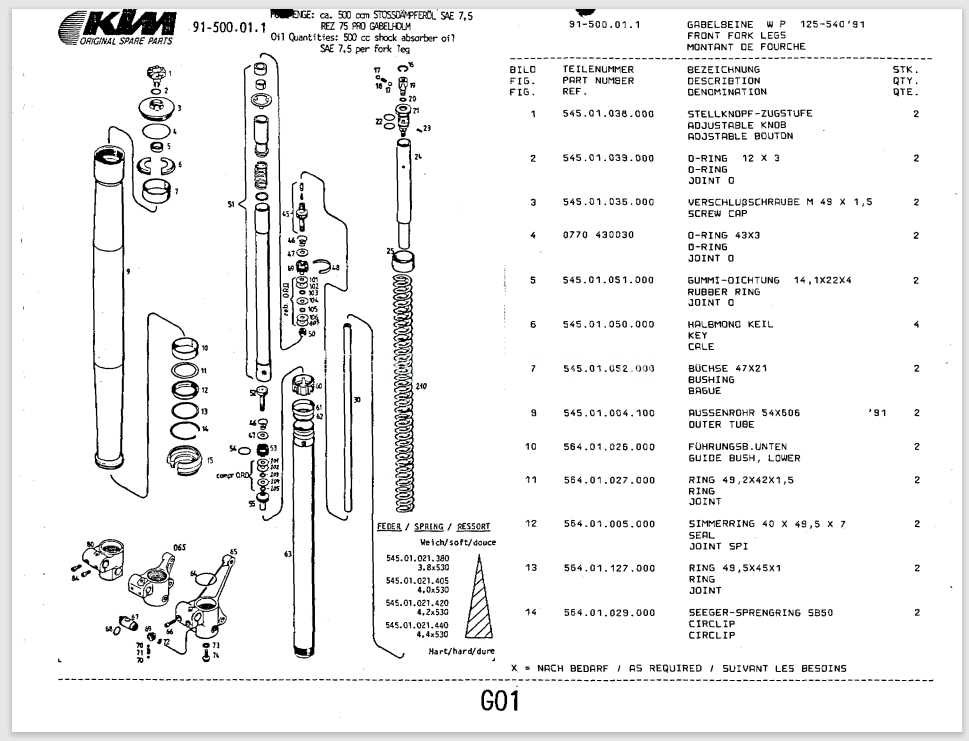

在越野摩托车的行走悬挂系统中，前叉作为承接前轮冲击、传递转向力矩的核心部件，其内部衬套的配合精度直接决定了骑行过程中的减震顺滑度与转向响应稳定性，本次呈现的衬套组件，正是适配WP4054规格前叉的配套耐磨衬套结构，主要服务于大排量越野摩托的前叉维护与改装场景。

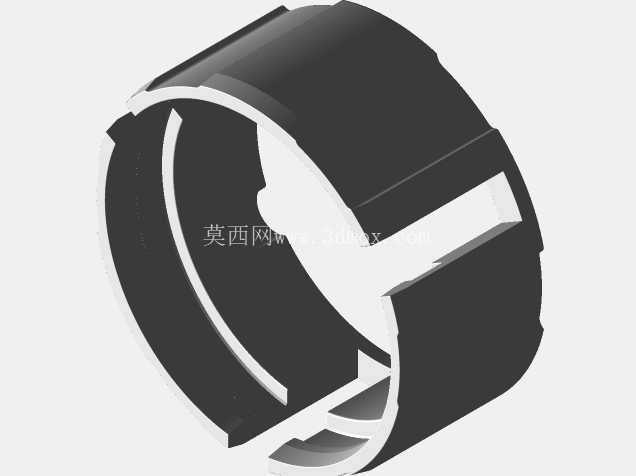

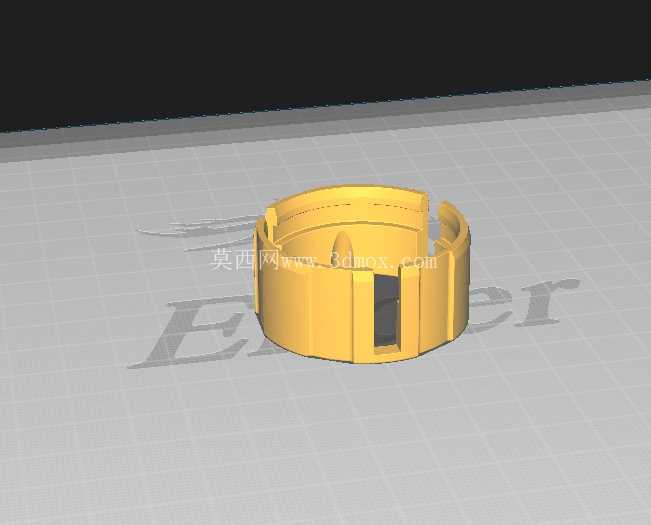

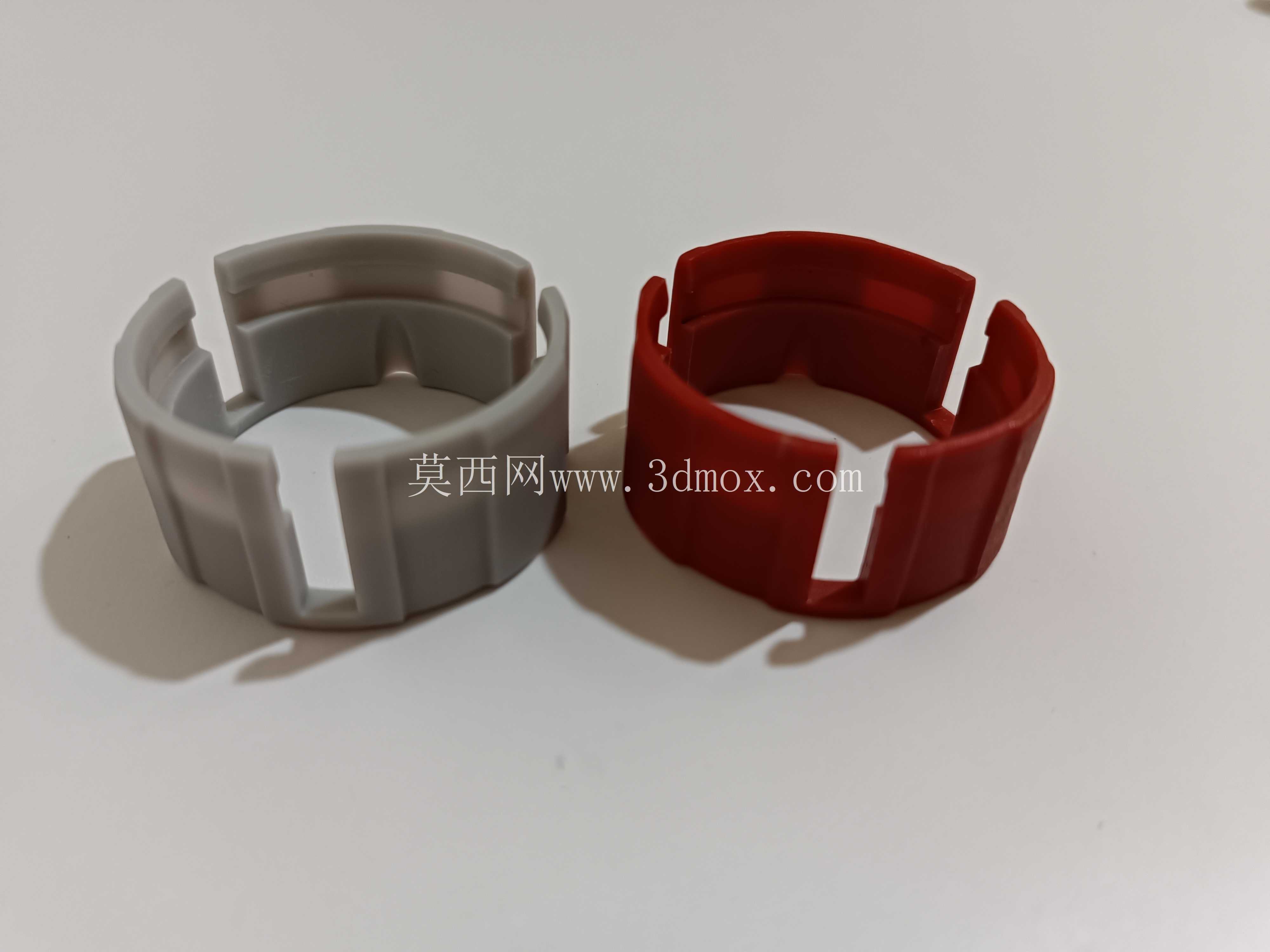

从实际使用场景来看，越野摩托行驶在非铺装路面时，前叉会持续承受高频交变冲击，同时伴随前叉内管的往复伸缩、转向时的周向微幅转动，衬套作为内管与外筒之间的滑动支撑件，既要保证滑动面的低摩擦阻力，又要承受径向载荷带来的挤压应力，还要避免泥沙进入配合面造成的异常磨损。这款衬套采用开口式环形结构设计，周向分布的多道轴向开槽并非随意设置，一方面是为了安装时提供足够的形变余量，让衬套可以顺利压入前叉外筒的安装槽内，避免过盈装配时出现衬套开裂、应力集中的问题；另一方面，开槽结构可以存储少量润滑脂，在往复滑动过程中持续为配合面提供润滑，同时让侵入配合间隙的微小泥沙可以顺着开槽排出，减少磨粒磨损对衬套和内管表面的划伤。

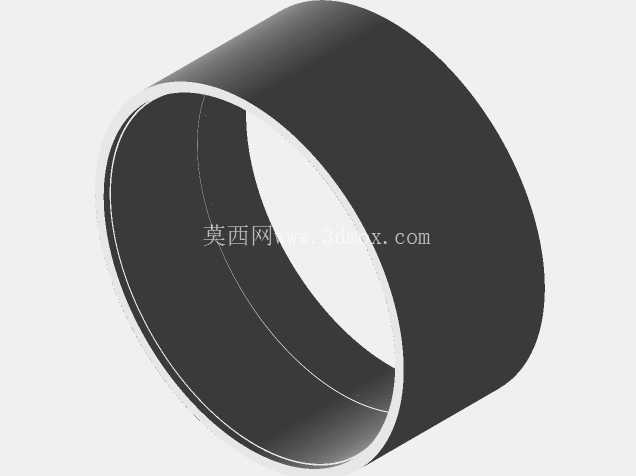

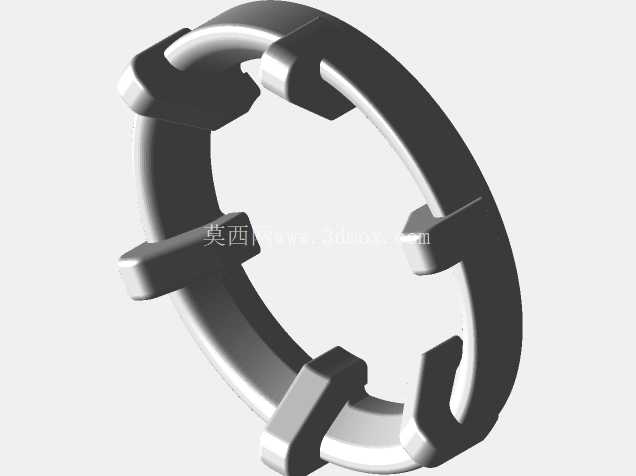

从结构细节来看，衬套外壁设计有多道周向定位凸棱，压入外筒后凸棱会卡入外筒内壁对应的定位环槽内，避免前叉伸缩过程中衬套出现轴向窜动，防止衬套移位导致的支撑失效；衬套内壁为光滑配合面，加工时需要严格控制圆柱度与表面粗糙度，保证和前叉内管的配合间隙处于合理区间，间隙过大会导致前叉出现旷量，转向时出现虚位，高速行驶时前轮容易出现抖动，间隙过小则会导致滑动阻力增大，减震压缩回弹卡顿，影响滤震效果。

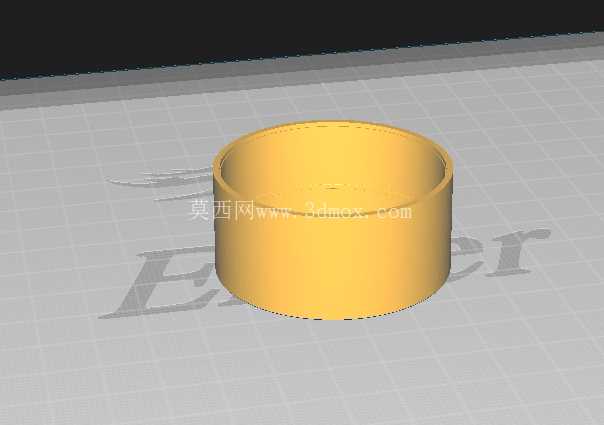

尺寸设计上，该款衬套的配套规格对应47mm直径的前叉内管，轴向宽度21mm，安装时需要匹配前叉外筒内壁的安装槽尺寸，压装前需要清理安装槽内的残留油污与旧衬套碎屑，压装过程要保证衬套端面受力均匀，避免出现偏斜导致的局部过盈量过大。衬套上的两处对称轴向开口宽度经过精确计算，既要保证装配时的收缩量足够，又要避免开口过大导致衬套整体刚度不足，在承受大冲击载荷时出现形变过量的问题；开口位置的边缘做了圆角过渡处理，避免装配时锐角划伤外筒内壁，也防止滑动过程中开口棱边刮伤内管的镀铬层。

从设计思路层面，这类越野摩托前叉衬套的设计核心是平衡耐磨性能、摩擦系数与装配便利性，不同于街车的封闭衬套结构，越野场景下的衬套必须考虑泥沙侵入的问题，开槽结构的排屑能力是经过多轮场地测试验证的，在泥泞、砂石路面长时间行驶后，衬套配合面的磨损量远低于无开槽的封闭结构。同时衬套的壁厚设计也经过载荷校核，在承受飞跃落地时的瞬间大冲击载荷下，衬套的径向形变量控制在0.02mm以内，不会出现衬套碎裂、抱死内管的极端故障。

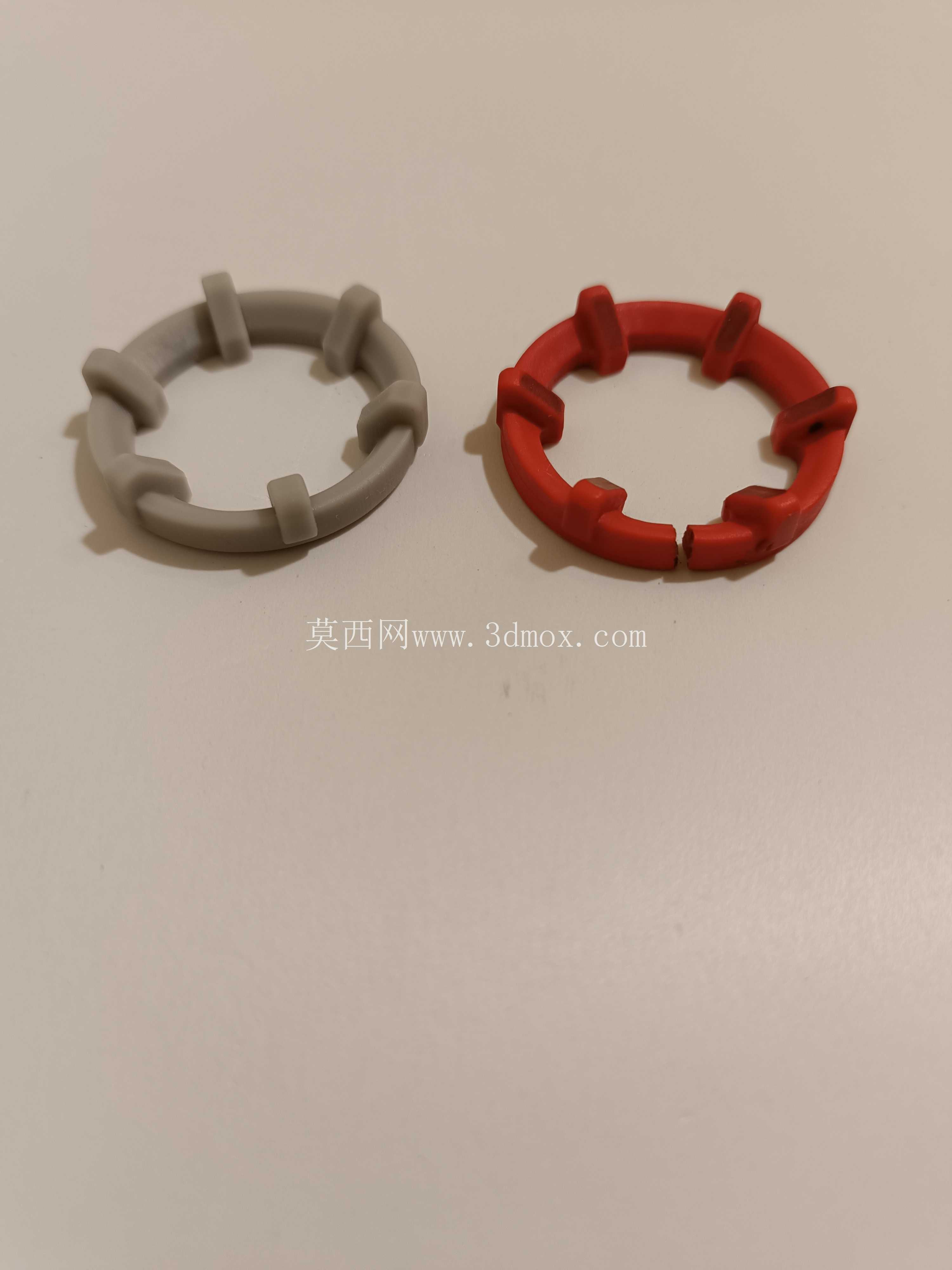

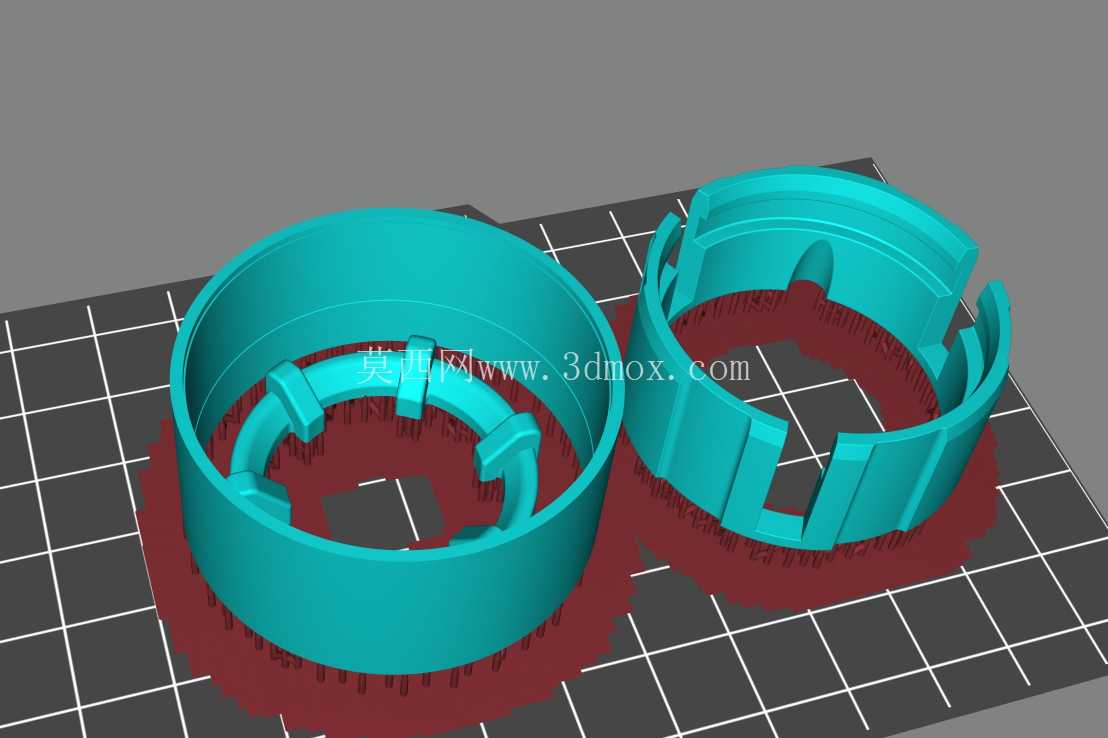

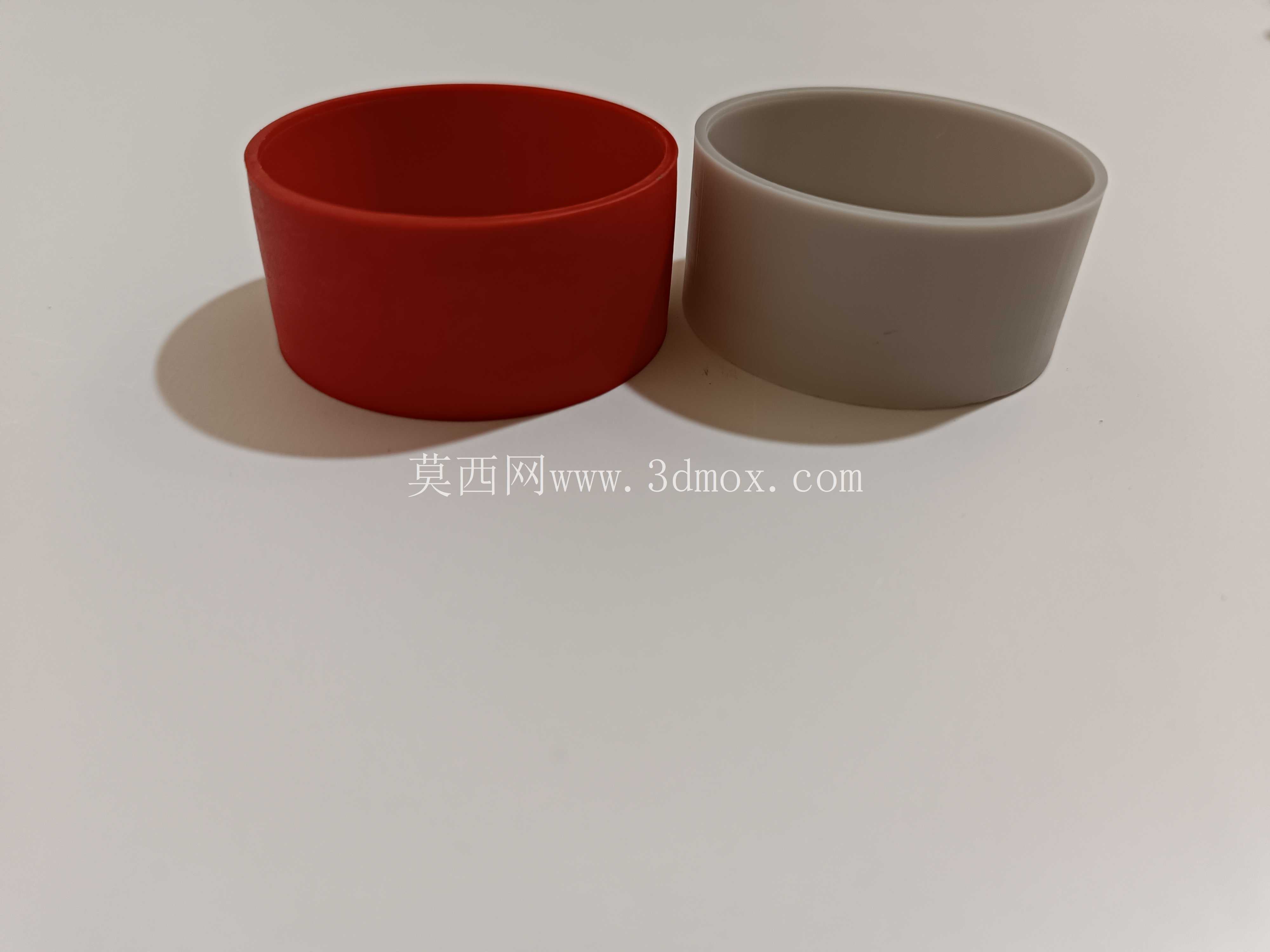

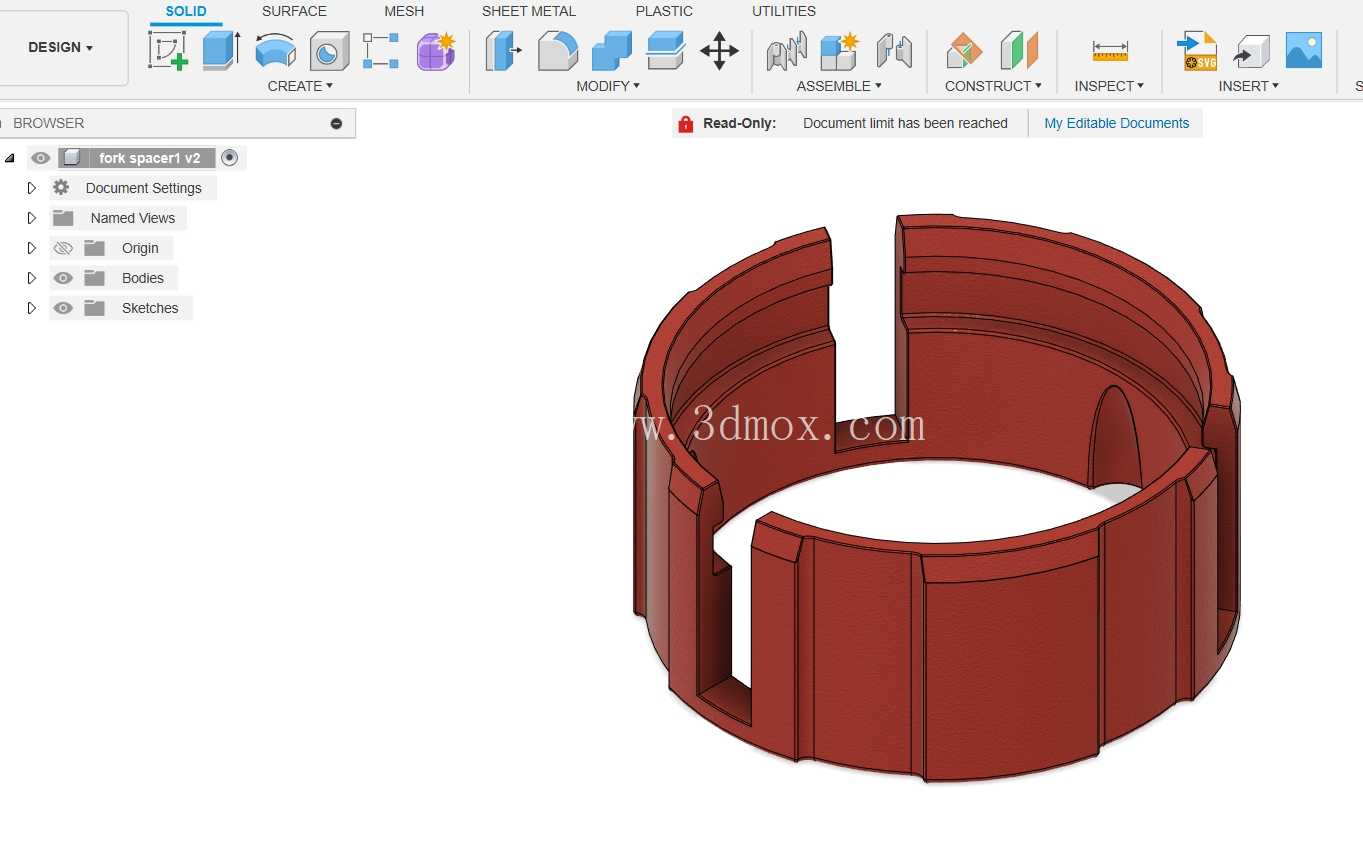

在实际维修替换场景中，这类衬套属于前叉保养的易损件，当车辆行驶里程达到保养周期，或者出现前叉漏油、减震卡顿、转向旷量的问题时，就需要检查衬套的磨损情况，如果衬套内壁出现偏磨、划痕、掉块的情况，就需要成对替换衬套，同时更换前叉油封与减震油，保证前叉的工作状态恢复到设计水平。建模过程中需要严格还原衬套的开槽角度、凸棱尺寸、圆角细节，尤其是开口处的形变余量设计，直接影响后续3D打印或者小批量加工后的装配适配性，若尺寸偏差超过0.1mm，就可能出现压装困难或者装配后旷量过大的问题。
