后置式自行车拖车倒置运输固定支架结构

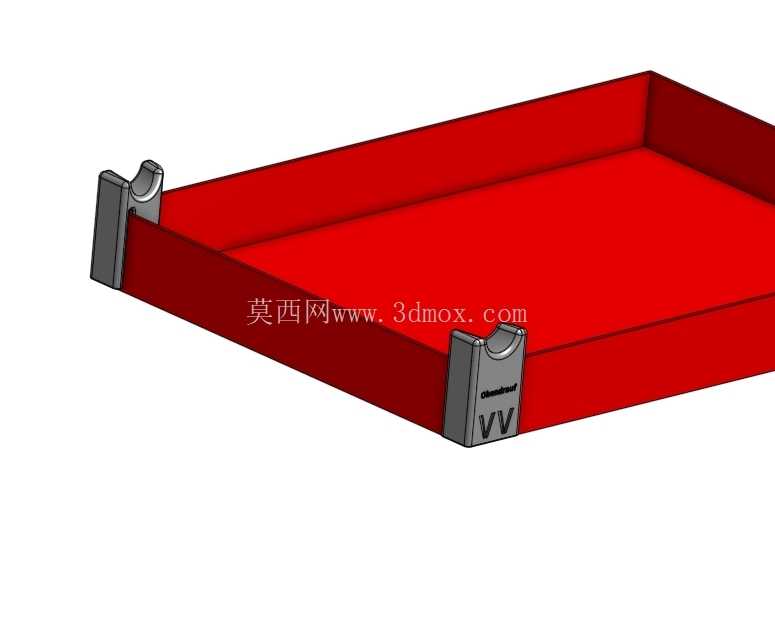

　　日常骑行场景中，长距离携车出行、跨区域骑行转运时，后置拖车是拓展自行车载物、携行能力的常用配套装置，而常规后置拖车多为平面货斗结构，直接放置自行车时易出现滑移、磕碰，运输过程中车辆晃动还会带来骑行安全隐患，这套固定支架正是为解决后置拖车倒置运输自行车的固定需求开发的配套结构。从实际使用场景来看，该支架适配市面主流的后置式开放式货斗拖车，安装位置对应货斗的边角区域，通过卡扣式结构与货斗的侧边栏板实现快速卡接固定，无需对原有拖车货斗进行打孔、焊接等破坏性改装，安装后不会占用货斗过多的平面储物空间，非使用状态下也可快速拆卸，不影响拖车日常装载其他货物的使用需求。

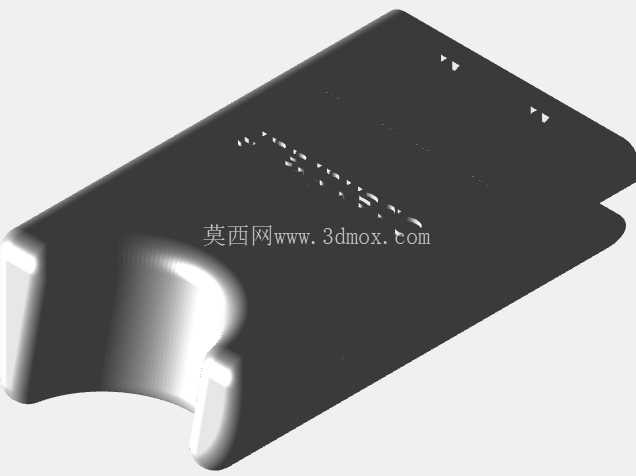

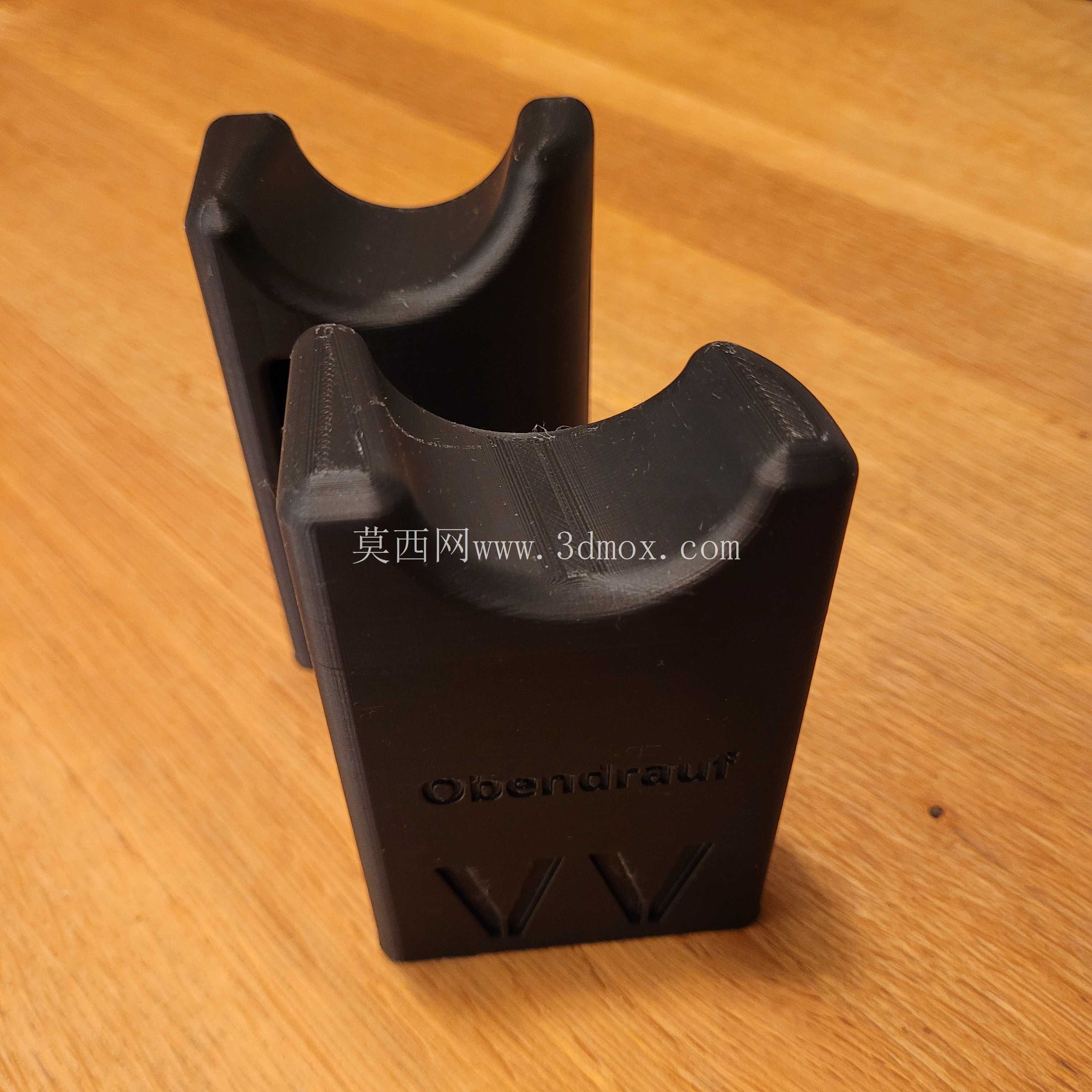

　　结构设计上，支架主体采用承力型块状结构，与自行车车架接触的位置设置了贴合自行车管材弧度的卡槽，倒置放置自行车时，可将自行车的前叉、后下叉等管材部位卡入对应卡槽内，配合绑带即可实现车辆的多点位固定，避免运输过程中自行车出现横向、纵向的位移，同时卡槽边缘做了圆弧过渡处理，不会刮伤自行车的车架漆面。从安装边界来看，支架的卡接位宽度适配常规20mm-40mm厚度的拖车栏板，卡接深度可根据栏板厚度进行小范围自适应调整，单组支架的承重上限满足单台常规山地车、公路车的倒置放置重量需求，整套结构共设置四个固定点位，分别对应货斗的四个边角位置，可根据待运输自行车的轮距、轴距灵活调整安装位置，适配不同尺寸规格的自行车固定需求。

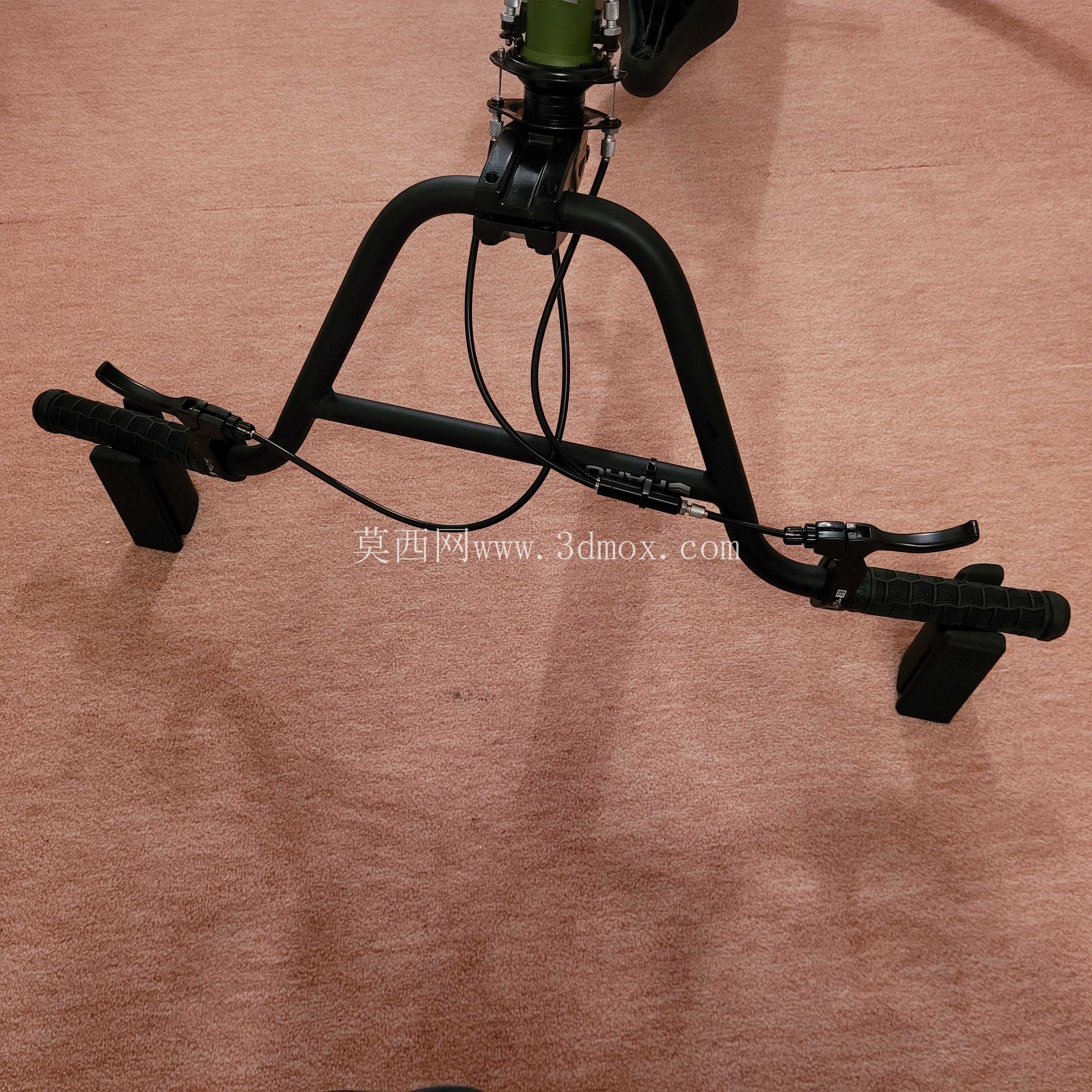

　　设计过程中充分考虑了户外使用的工况，支架的棱角位置均做了倒钝处理，避免装卸过程中划伤操作人员，外露的卡接部件做了防松结构设计，在颠簸路面骑行时不会出现松脱移位的情况，支架与货斗栏板的接触位置设置了柔性垫层，既可以增大卡接摩擦力提升固定稳定性，也能避免卡接过程中磨损拖车栏板的表面涂层。实际使用时，操作人员仅需先将四个支架根据待运自行车的尺寸卡接在货斗对应位置，再将自行车倒置，把车架管材对应卡入支架的卡槽内，用常规的弹力绑带穿过支架上预设的绑带孔，将自行车车架与支架、拖车货斗绑定为整体即可完成固定，整个装卸过程无需额外的专用工具，单人即可在短时间内完成操作。

　　相较于传统直接将自行车平放在货斗内用绑带捆绑的方式，倒置固定的方式可以大幅降低自行车在货斗内的占用空间，同一货斗内可同时容纳更多随行装备，同时倒置放置也能避免自行车的变速、刹车等外露精密部件在运输过程中被其他货物挤压磕碰，减少运输过程中车辆部件损坏的概率。结构建模过程中，对支架的卡接配合间隙做了公差适配，既保证安装时的顺畅度，也避免间隙过大带来的晃动量，承力部位的壁厚做了针对性加强，在满足轻量化要求的同时，保证长期反复使用不会出现结构变形、断裂的问题，卡槽的弧度尺寸参考了市面主流自行车管材的直径范围做了通用化设计，无需针对不同管径的自行车单独更换支架配件，提升了结构的通用适配性。
