货运自行车防雨罩固定夹结构设计

这款固定夹的设计初衷，是解决货运自行车日常使用中防雨罩固定不牢的痛点——日常载货骑行时，遇到突发降雨或者长期户外停放，防雨罩很容易被风掀起、移位，尤其是Riese & Müller Packster80这类大载货量的货运自行车，雨罩覆盖面积大，传统的魔术贴或者绑带固定方式，要么拆装麻烦，要么长期使用后粘扣失效，要么绑带容易松脱，根本没法满足高频使用的需求。

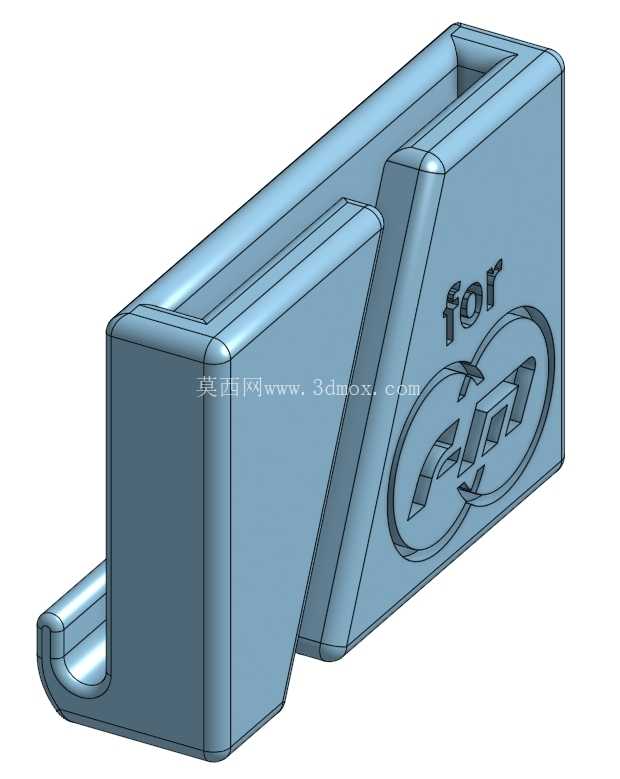

从结构设计来看，这个夹体采用了适配织带的卡槽结构，卡槽的内尺寸刚好匹配常用的25mm宽货运自行车绑带织带，夹体一侧做了带限位的卡扣结构，卡合后能牢牢卡在织带的编织纹理上，不会沿着织带长度方向滑动，同时夹体和雨罩接触的一侧做了微锯齿的压合面，压合后能增大和雨罩涂层面料的摩擦力，避免雨罩从夹体边缘滑脱。整个夹体没有额外的金属嵌件，完全采用一体化的塑料结构设计，适合采用FDM工艺3D打印制作，打印时可以竖直摆放，不需要额外添加支撑结构，层间受力方向刚好匹配日常使用时的卡扣受力方向，能最大化利用打印件的层间强度，避免使用中断裂。

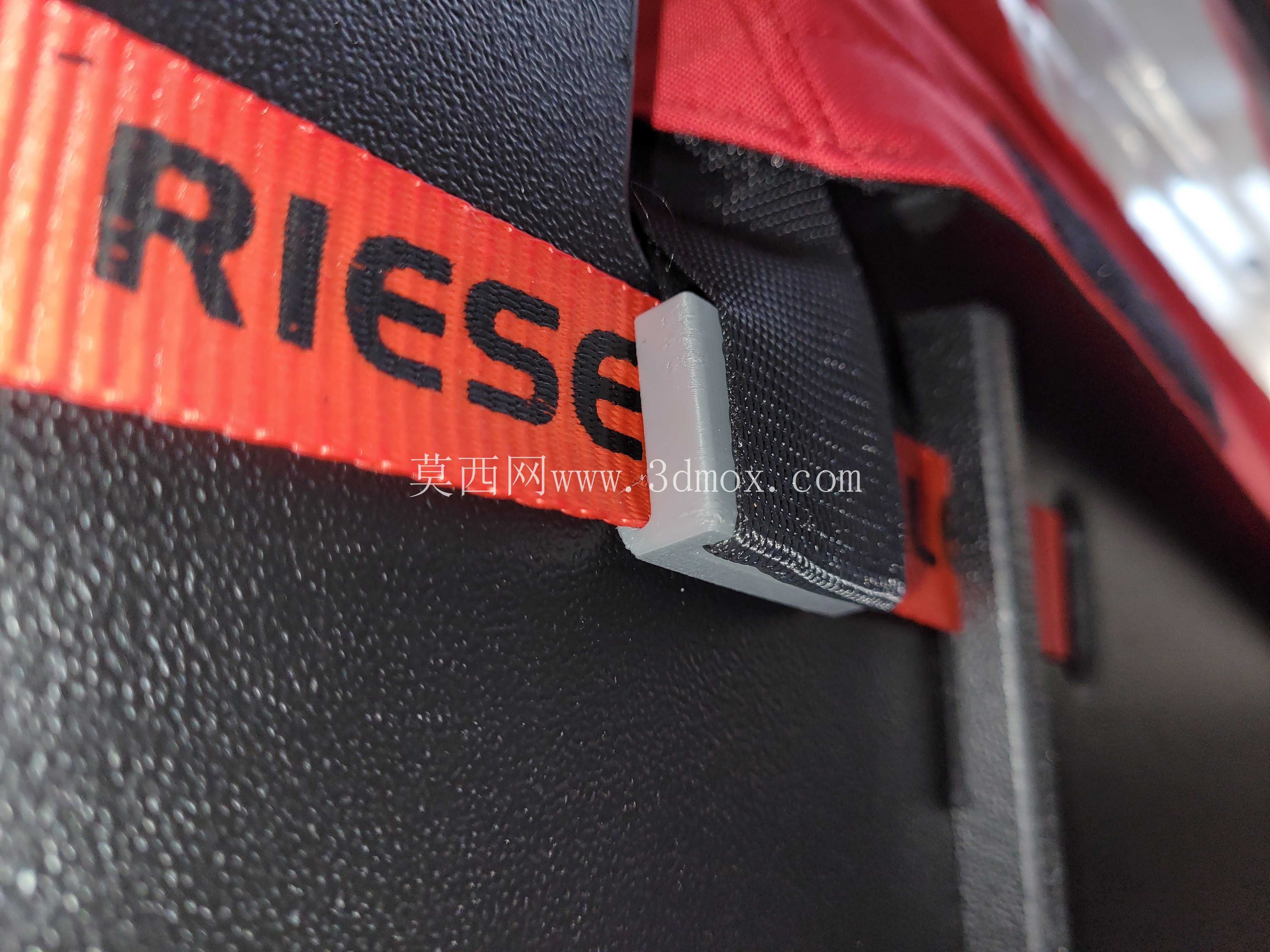

实际使用场景中，这类固定夹一般沿着雨罩的下边缘均匀布置4-6个，对应车架上的固定织带位置，安装时只需要把夹体卡在织带上，再把雨罩边缘压入夹体的压合槽内，就能完成固定，不需要额外的绑带或者紧固件，拆装的时候只需要掰开夹体的卡扣端，就能快速取下雨罩，比传统的绑带固定效率高很多。设计的时候特意考虑了户外使用的耐候性，夹体的壁厚做了均匀的2.5mm设计，既不会因为壁厚太薄导致低温下脆断，也不会因为壁厚太厚导致打印时出现缩痕，卡扣的卡合量做了1.2mm的过盈设计，这个数值是经过多次测试确定的，既能保证卡合后不会因为骑行振动松脱，又不会因为卡合量太大导致拆装的时候需要用太大的力气，甚至掰断夹体。

从安装边界来看，这个夹体的整体外轮廓尺寸控制在长35mm、宽18mm、厚12mm，不会突出织带太多，避免骑行的时候勾到路边的树枝或者其他障碍物，夹体的所有边角都做了R2的圆角处理，没有尖锐的棱角，一方面是避免安装的时候划伤手或者刮破雨罩的面料，另一方面也能减少打印时的应力集中，提升零件的抗冲击性能。夹体和织带接触的卡槽深度做了8mm，能完全包裹住织带的厚度方向，即使织带因为长期使用出现轻微的起毛或者厚度增加，也能顺利卡入，不会出现卡不进去的情况。

不同于市面上通用的塑料夹子，这款固定夹是专门针对Packster80车型的织带位置和雨罩厚度做的适配设计，压合面的弧度刚好匹配雨罩安装后和织带之间的夹角，不会出现夹体翘起、压合不实的情况。日常使用中，除了固定防雨罩，这个夹子也可以临时固定骑行时携带的小物件，比如反光条、小型工具包之类的，拓展了使用场景。设计的时候也考虑了打印的通用性，没有采用特殊的结构，常规的PLA、PETG耗材都可以打印，PETG材质的耐候性和抗冲击性更好，更适合长期户外使用，PLA材质适合临时打印替换使用，打印精度要求不高，普通的桌面级3D打印机就能制作，不需要高精度的工业打印设备，用户如果出现夹体损坏的情况，可以随时自行打印替换，不需要专门采购原厂配件。

在结构受力方面，夹体的卡扣位置做了加强筋设计，加强筋的厚度1.5mm，从夹体主体延伸到卡扣的根部，能有效分散卡扣开合时的应力，避免反复开合后卡扣根部出现疲劳断裂。压合面的微锯齿高度做了0.3mm，这个高度刚好能咬住雨罩的PVC或者PU涂层面料，又不会因为齿太高刺破面料，导致雨罩漏水。整个夹体没有需要组装的零件，一体化打印完成就可以直接使用，不需要额外的装配工序，使用门槛很低。
