自行车Wahoo踏频传感器纤薄适配安装支架

　　在公路车、山地车的骑行数据采集场景中，踏频是衡量骑行效率、调整骑行姿态的核心参数之一，多数骑行爱好者会选择加装外置踏频传感器来获取实时数据，但部分车架后下叉与曲柄臂之间的预留间隙十分有限，常规原装传感器支架厚度偏大，安装后容易出现剐蹭曲柄、转动干涉的问题，甚至在颠簸骑行时出现支架松脱、传感器移位的情况，直接影响数据采集的准确性。这款适配支架正是针对这类窄间隙安装场景设计，核心目标是在保证传感器固定稳定性的前提下，尽可能压缩支架整体厚度，避开曲柄转动的运动包络范围。

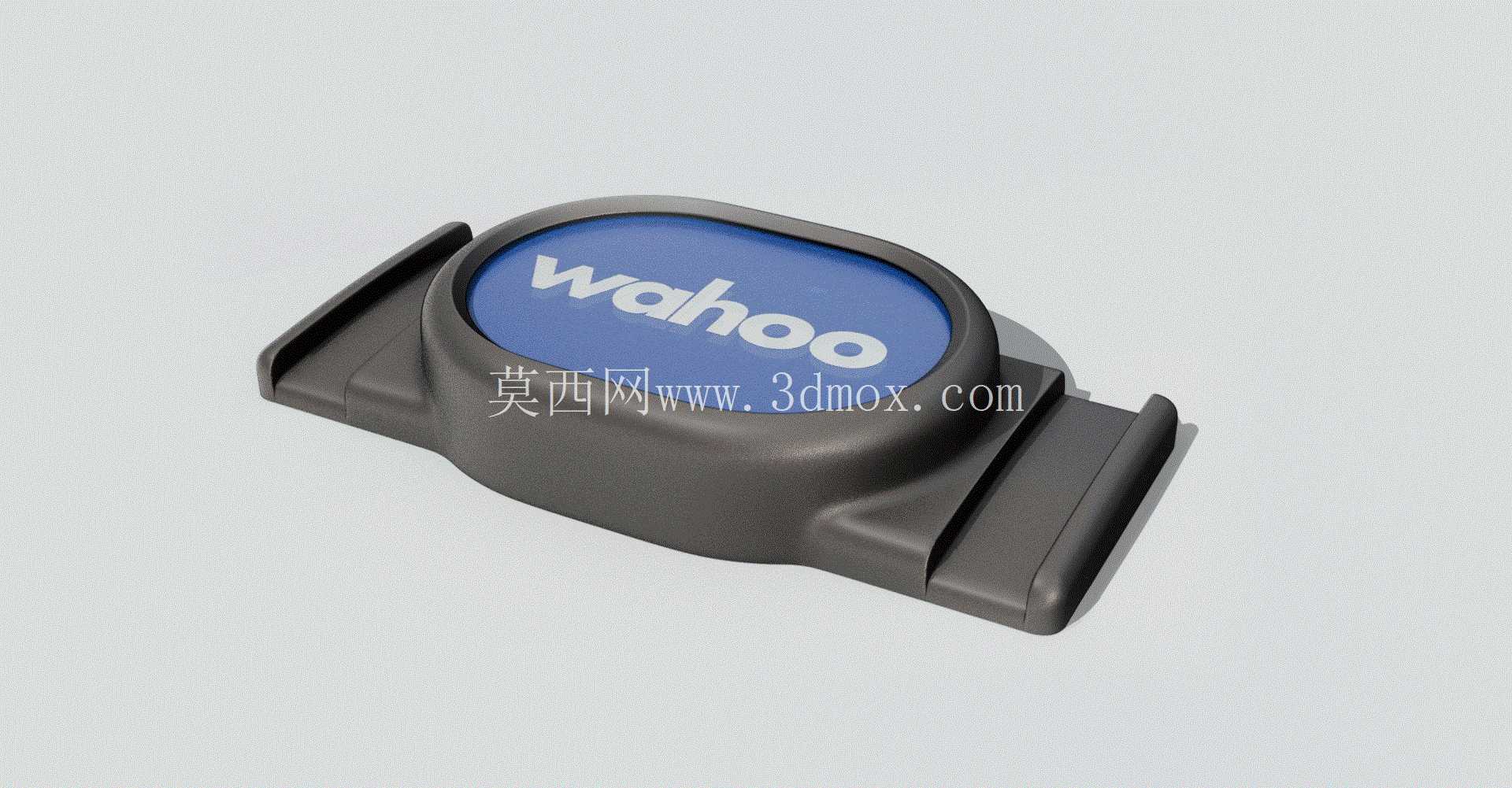

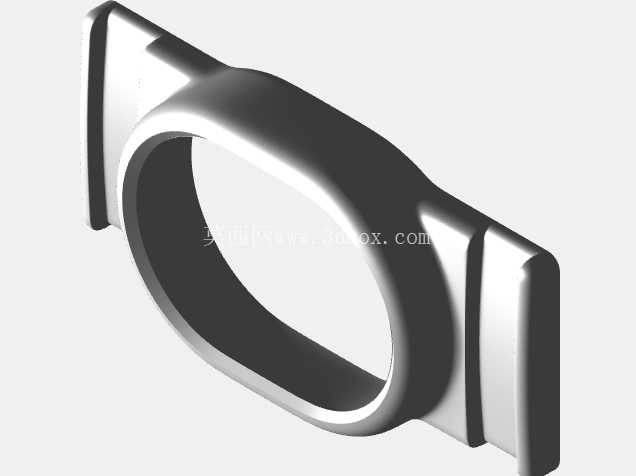

　　从结构设计来看，支架整体采用贴合后下叉轮廓的弧形贴合面，没有多余的外凸结构，中部设置与Wahoo踏频传感器外形完全匹配的嵌入式安装槽，传感器装入后不会出现径向窜动，两侧的固定翼做了减薄处理，同时保留足够的结构强度，可通过扎带直接绑定在后下叉对应位置，不需要对车架做任何打孔、改装，也不会破坏车架原有漆面。设计过程中首先需要校核曲柄转动的全行程边界，测量不同齿数牙盘对应的曲柄外侧到后下叉的最小间隙，将支架的总厚度控制在间隙安全阈值以内，同时还要考虑扎带绑定后的压缩量，避免安装后支架整体厚度超出预留空间。

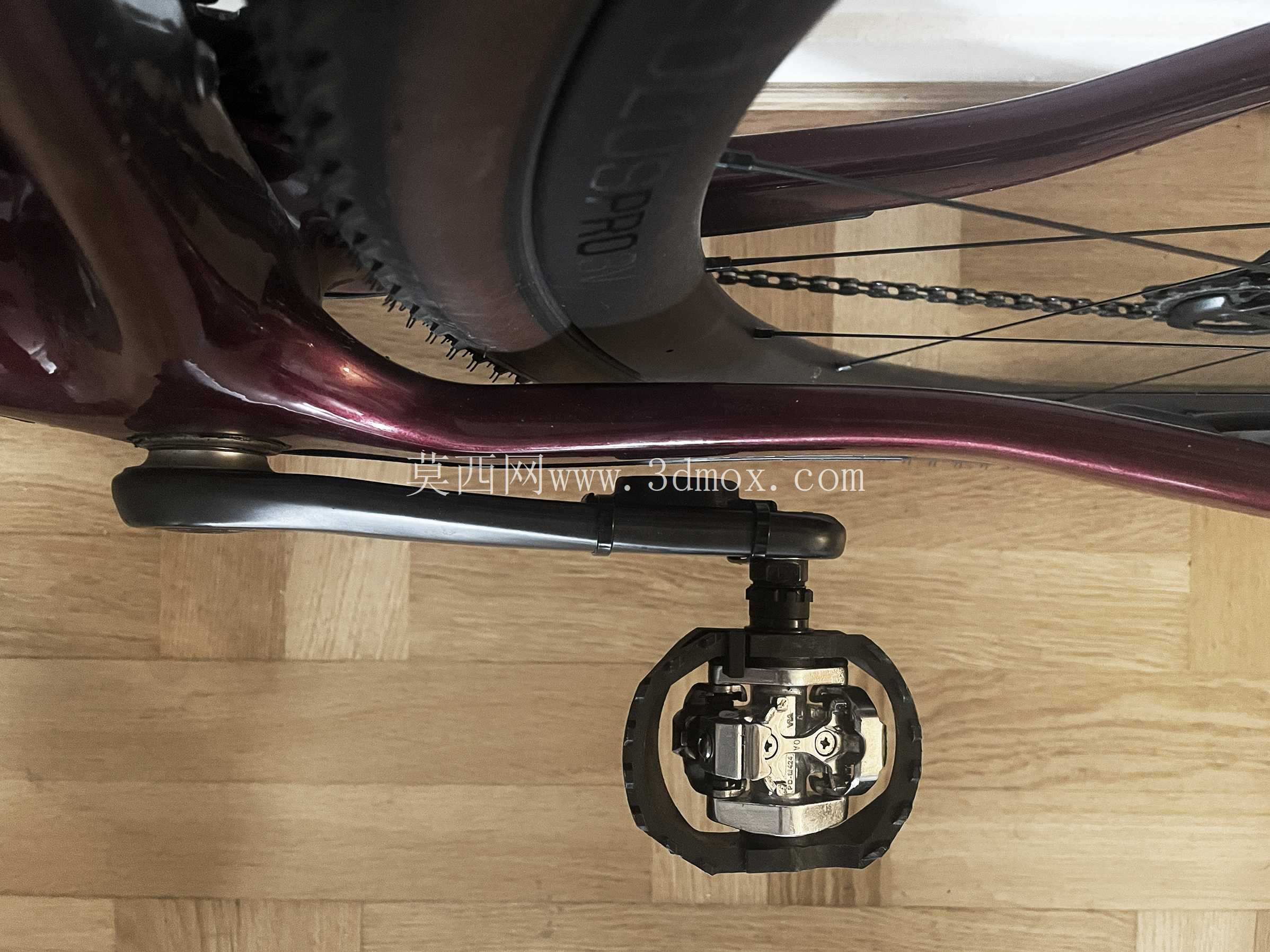

　　支架的传感器安装槽做了微幅过盈设计，配合传感器外壳的防滑纹理，不需要额外打胶就能实现可靠固定，即使在颠簸越野路面骑行也不会出现传感器松脱的问题。两侧的扎带过孔做了圆角过渡处理，避免扎带拉紧后出现应力集中断裂的情况，贴合面的弧度经过多轮调整，能够适配绝大多数圆管、异型管截面的自行车后下叉，不需要针对不同车架单独做适配调整。从实际使用的角度出发，这类适配支架不需要复杂的安装工具，只需要两根常规尼龙扎带就能完成固定，安装位置可以根据曲柄长度、牙盘齿数做小幅调整，保证传感器与曲柄上的磁铁保持合适的感应距离，不会因为距离过远出现信号丢失，也不会因为距离过近出现剐蹭。

　　不同于原装支架的通用化设计，这款支架专门针对窄间隙场景做了结构优化，去掉了原装支架上多余的调节结构、加强筋外凸部分，在保证结构强度满足骑行振动要求的前提下，把整体厚度压缩到了原有支架的三分之二左右，解决了小间隙车架无法安装常规踏频传感器的痛点。在结构强度校核层面，支架的受力主要来自骑行过程中的振动加速度，以及扎带绑定的预紧力，因此在安装槽的侧壁做了局部加厚处理，固定翼部分采用等强度设计，从安装槽位置向翼端逐步减薄，既控制了整体重量，也避免了固定翼在扎带拉紧时出现断裂。整个支架没有活动部件，结构可靠性高，3D打印制作时不需要添加支撑，打印完成后只需要简单去除毛边就能直接使用，材料选择上可以使用常规的PLA、PETG等常见3D打印材料，PETG材料的抗振动性能更好，更适合长期户外骑行使用。实际安装测试中，针对多款公路车、砾石路车架的后下叉间隙做了适配验证，即使是间隙最小的气动架后下叉位置，安装后也能保证曲柄转动全程无剐蹭，传感器信号采集稳定，没有出现数据断连、数值跳变的问题。
