迪卡侬RC500自行车曲柄轴防护端盖结构

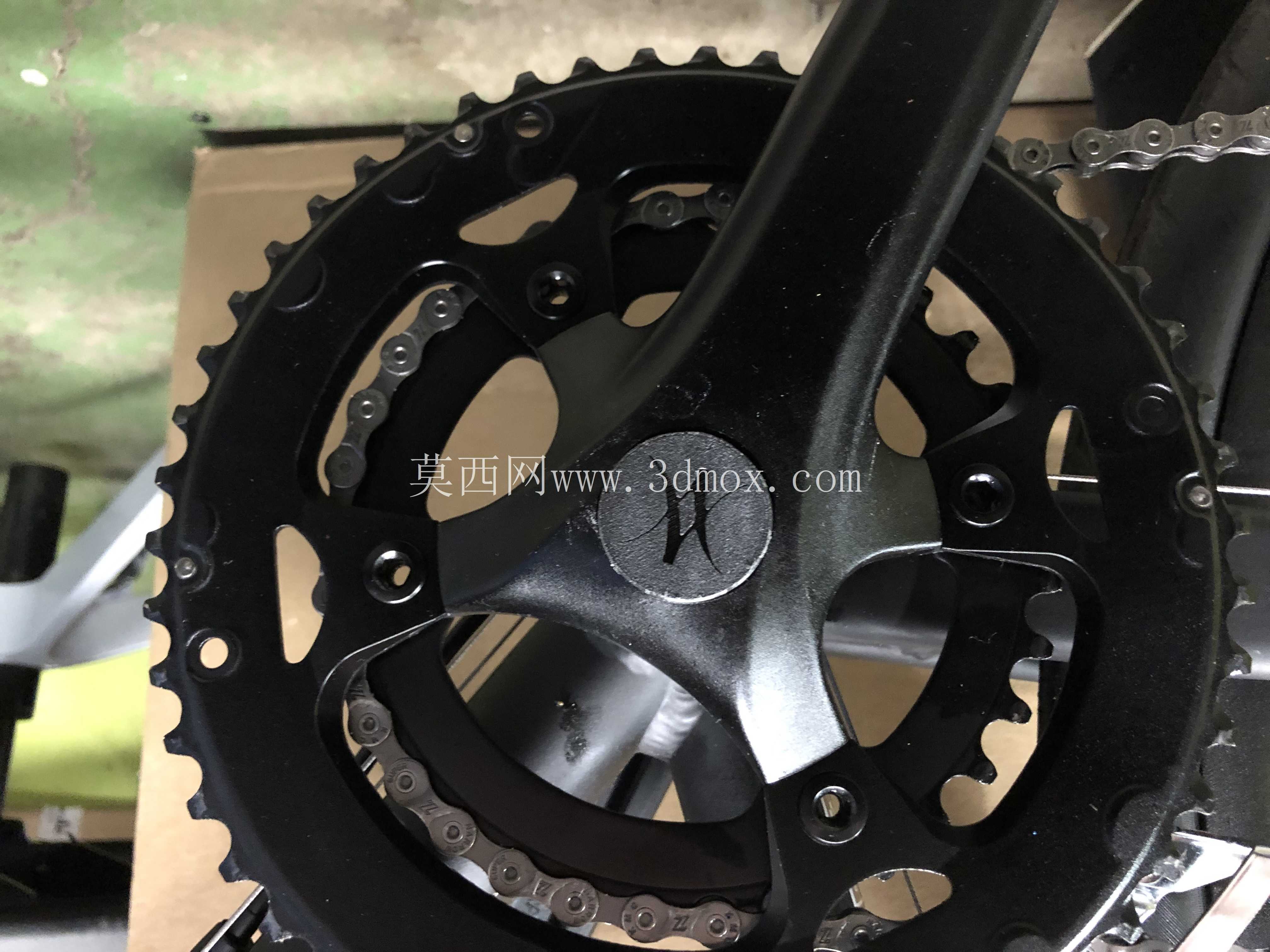

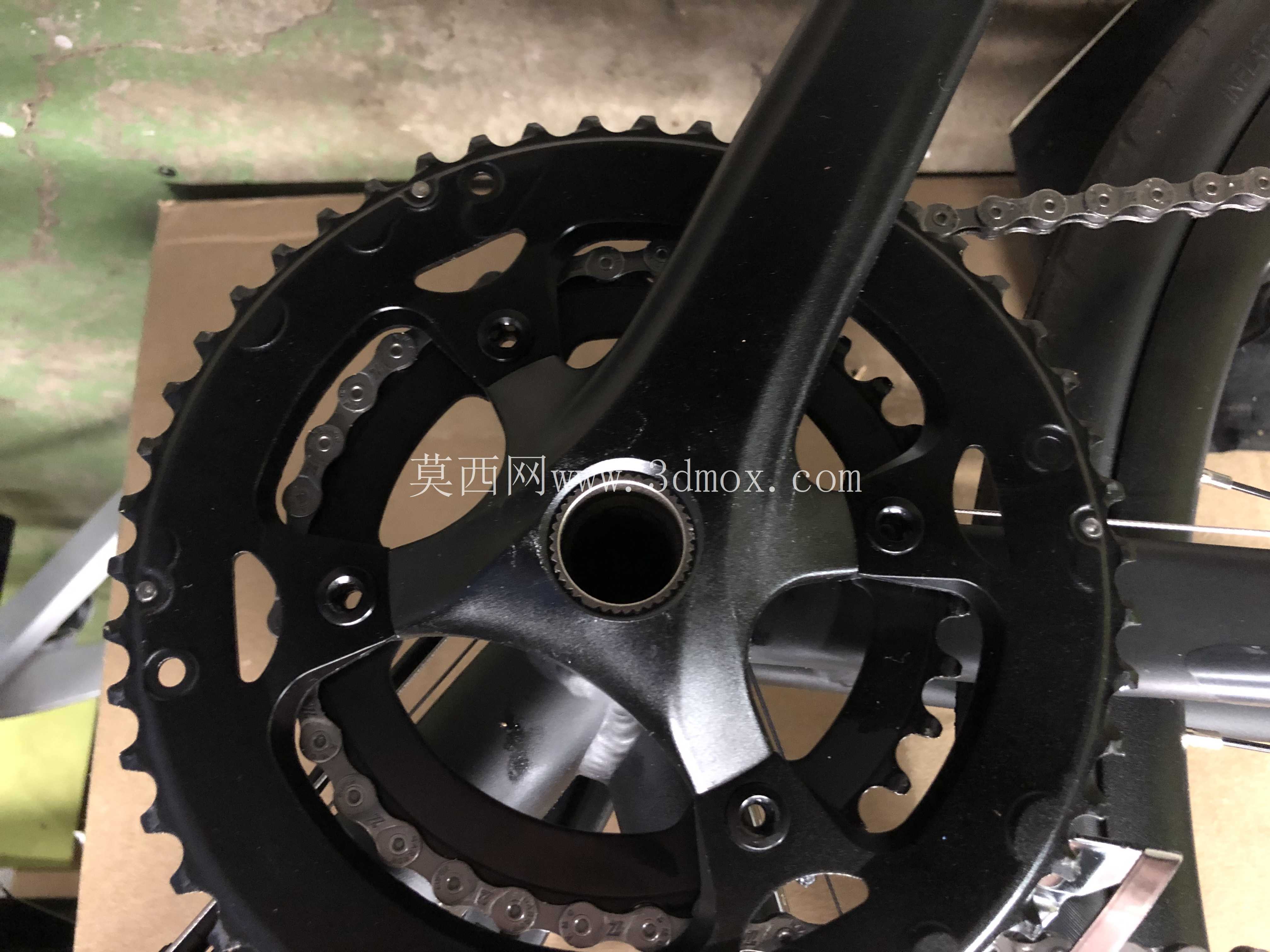

　　日常通勤、公路骑行场景中，自行车曲柄轴位置长期暴露在外，骑行过程中路面飞溅的泥沙、积水、灰尘极易顺着轴端缝隙渗入中轴内部，加速轴承磨损，同时磕碰、剐蹭也会直接损伤曲柄轴端面，影响传动系统的使用寿命，这款曲柄组盖正是针对这类实际使用痛点设计的防护结构。从功能特性来看，该零件属于曲柄总成的配套防护件，核心作用是封闭曲柄轴的外露端面，阻隔外界杂质进入中轴配合区域，同时避免轴端直接受外力撞击产生形变，维持曲柄与中轴连接位置的装配精度，减少日常维护的频次。

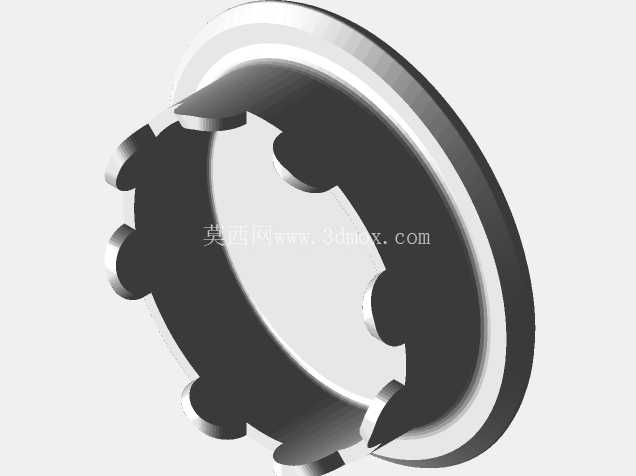

　　设计思路上，整体采用环形薄壁结构，内侧均匀分布的卡接凸齿是核心装配结构，不需要额外的紧固件，通过凸齿与曲柄轴端预设的卡槽过盈卡合即可完成固定，装配时对准卡位按压到位即可锁定，拆卸时也可通过边缘的受力点撬动取下，兼顾装配便捷性与连接可靠性，不会在骑行过程中因颠簸出现松脱脱落的问题。外形尺寸方面，整体外径与对应曲柄轴端的安装槽完全匹配，安装后外端面与曲柄侧面基本齐平，不会额外突出增加剐蹭风险，壁厚控制在合理范围，既保证足够的结构强度抵御日常磕碰，又不会过度增加零件重量，符合公路车轻量化的设计取向。

　　安装边界上，该零件仅适配迪卡侬RC500车型的原厂曲柄组，卡齿的分布角度、凸起高度、内圈直径都与对应轴端的卡槽尺寸一一对应，无法通用到其他规格的曲柄产品上，安装前需要确认曲柄轴端的卡位结构完全匹配，装配到位后卡齿完全嵌入卡槽，外边缘与曲柄端面贴合无明显缝隙，才能起到完整的防护效果。从实际使用的角度来说，这类小零件往往容易被忽略，但在长期户外骑行的场景下，可靠的轴端防护能大幅降低中轴进沙导致的异响、卡顿问题，减少传动系统的故障概率，建模过程中需要重点关注卡接齿的形位公差，每个凸齿的角度、高度一致性直接决定装配后的松紧度，过松容易脱落，过紧则会导致装配困难甚至卡接断裂，环形主体的同轴度也需要严格控制，避免安装后出现偏心、与曲柄端面贴合不严的问题，边缘做了小圆弧过渡处理，没有尖锐棱角，避免骑行过程中剐蹭衣物或者对骑行者造成划伤。
