碳纤维材质自行车水壶架内置工具收纳筒

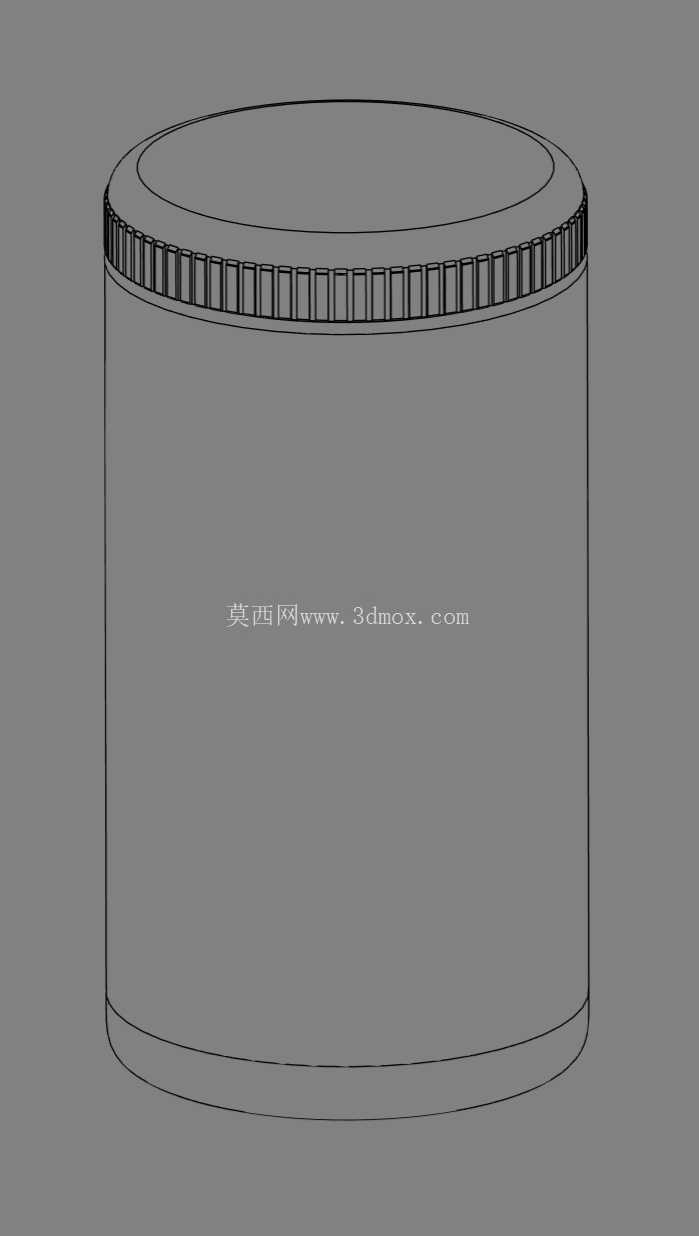

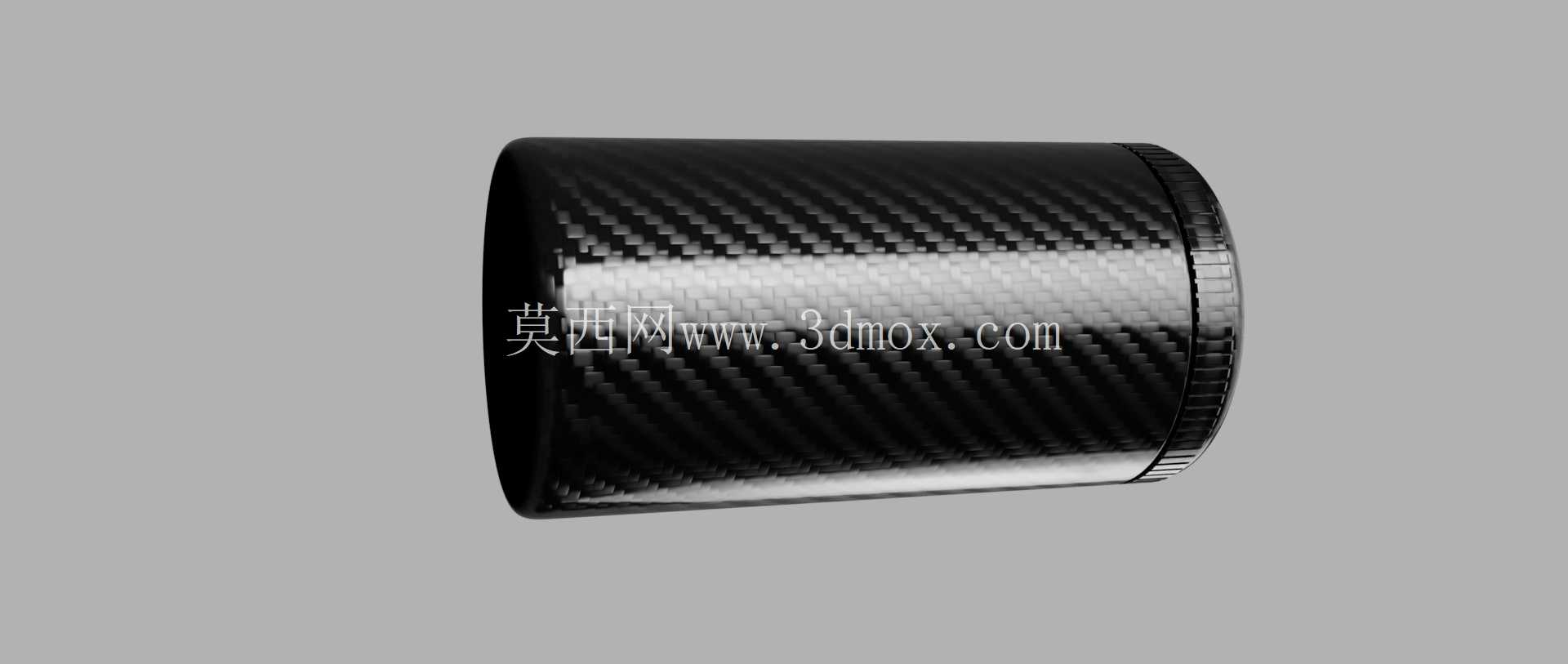

　　这款收纳结构的设计初衷，是解决长途骑行、户外越野场景下随车工具携带不便的痛点——多数骑行者习惯在车架上安装标准水壶架，而传统工具包要么占用额外安装位，要么绑缚在车架上存在晃动、剐蹭漆面的问题，将收纳结构嵌入水壶架的安装空间内，不需要额外改动车架孔位，也不会增加额外的突出结构，在摔车、通过狭窄林道时不会因为外挂结构产生额外的磕碰风险。从结构设计来看，整体采用薄壁圆筒构型，主体材质选用碳纤维复合材料，铺层方向采用0度与90度交错铺叠，既保证筒身径向的抗挤压能力，避免骑行过程中路面颠簸传导的振动力导致筒身变形，也能控制整体重量，不会给整车增加过多的负重。

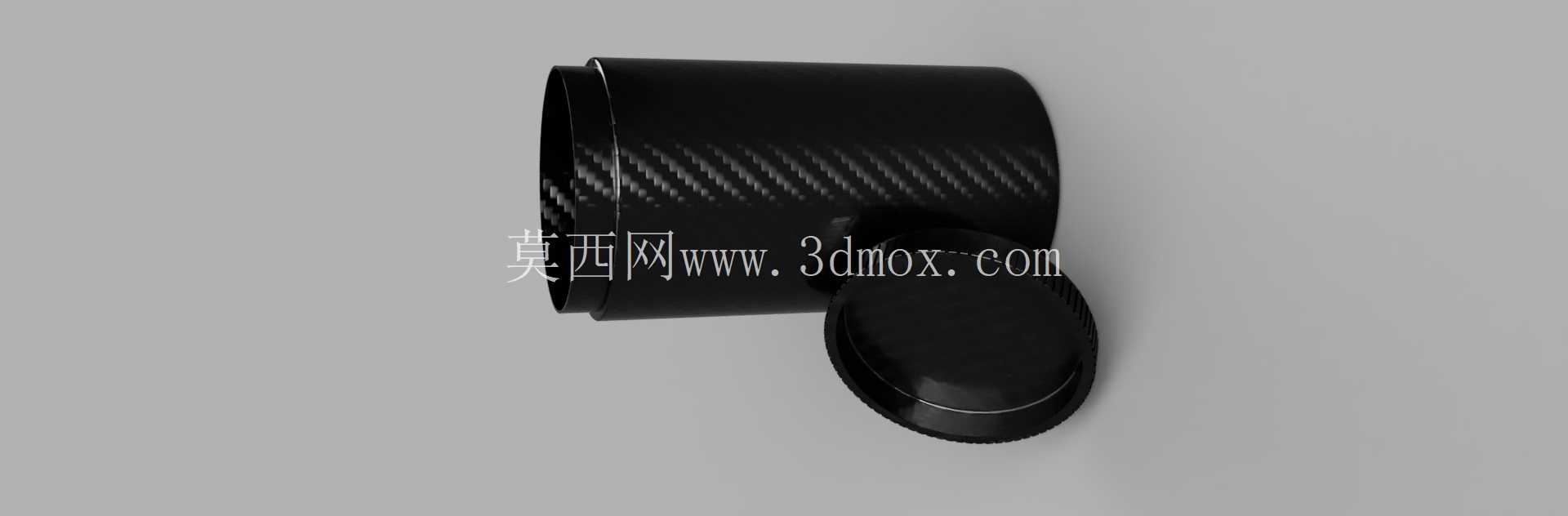

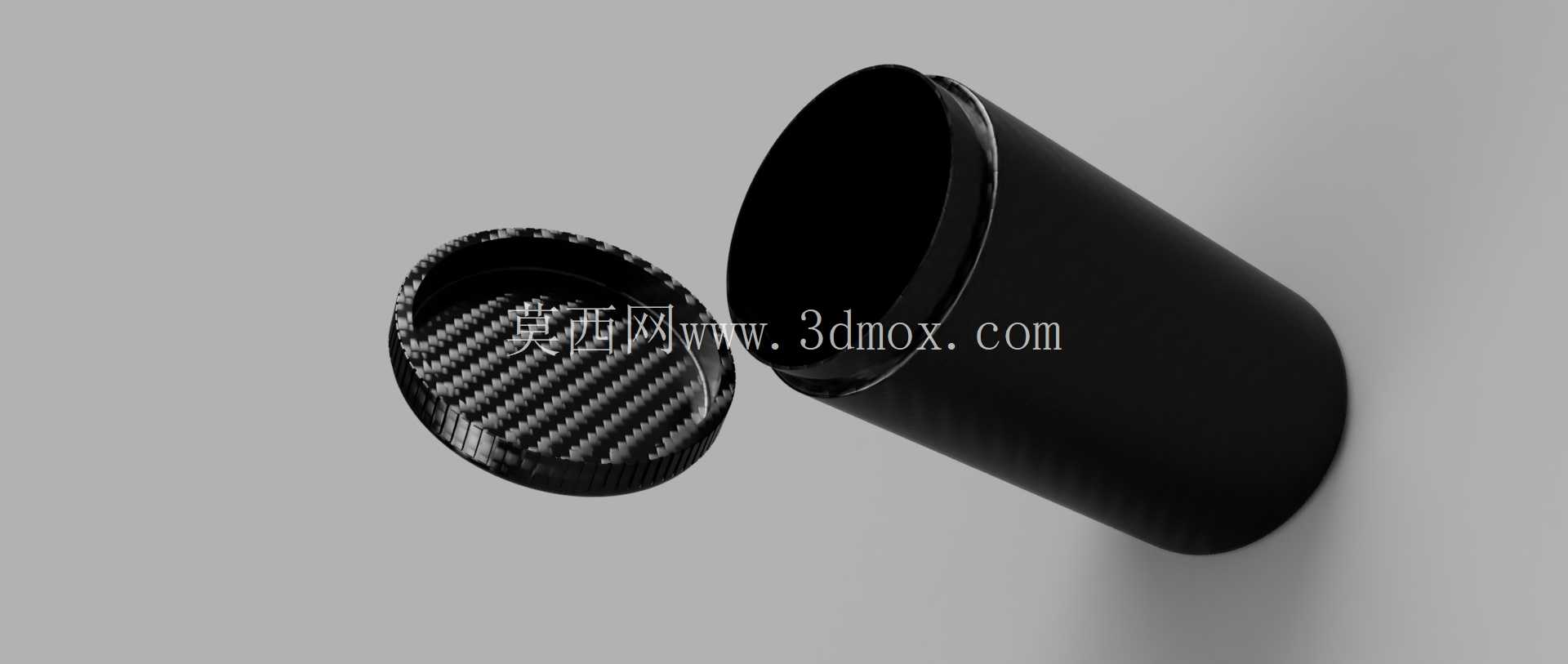

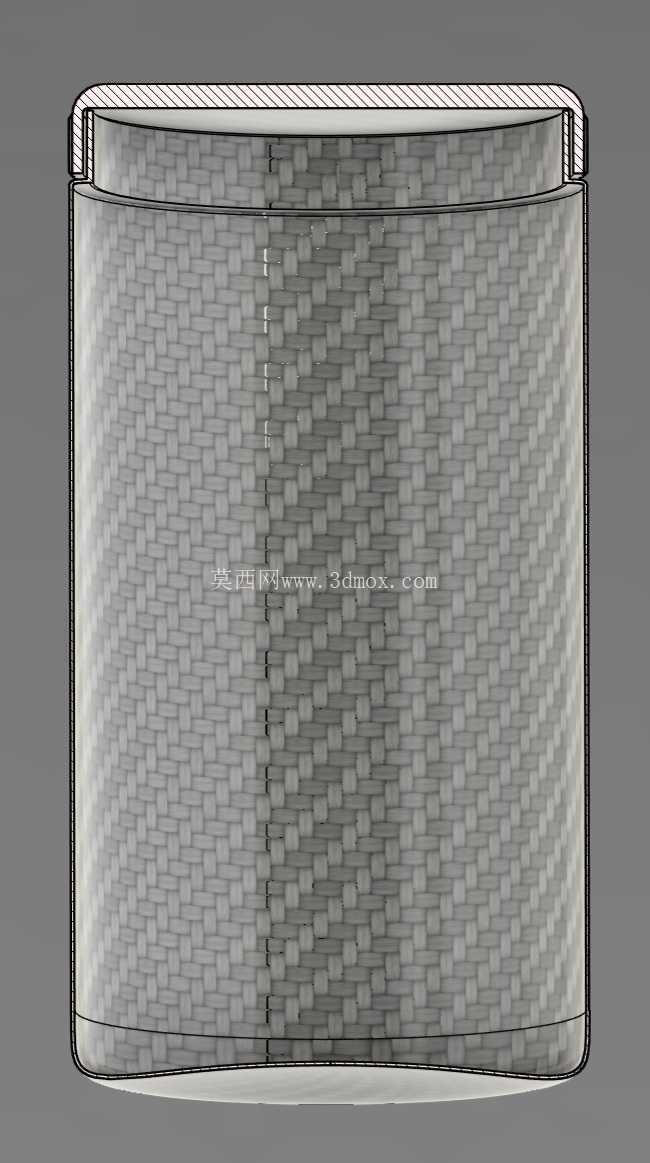

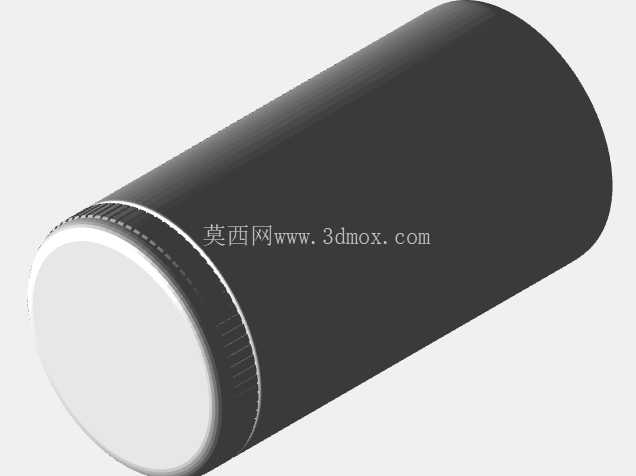

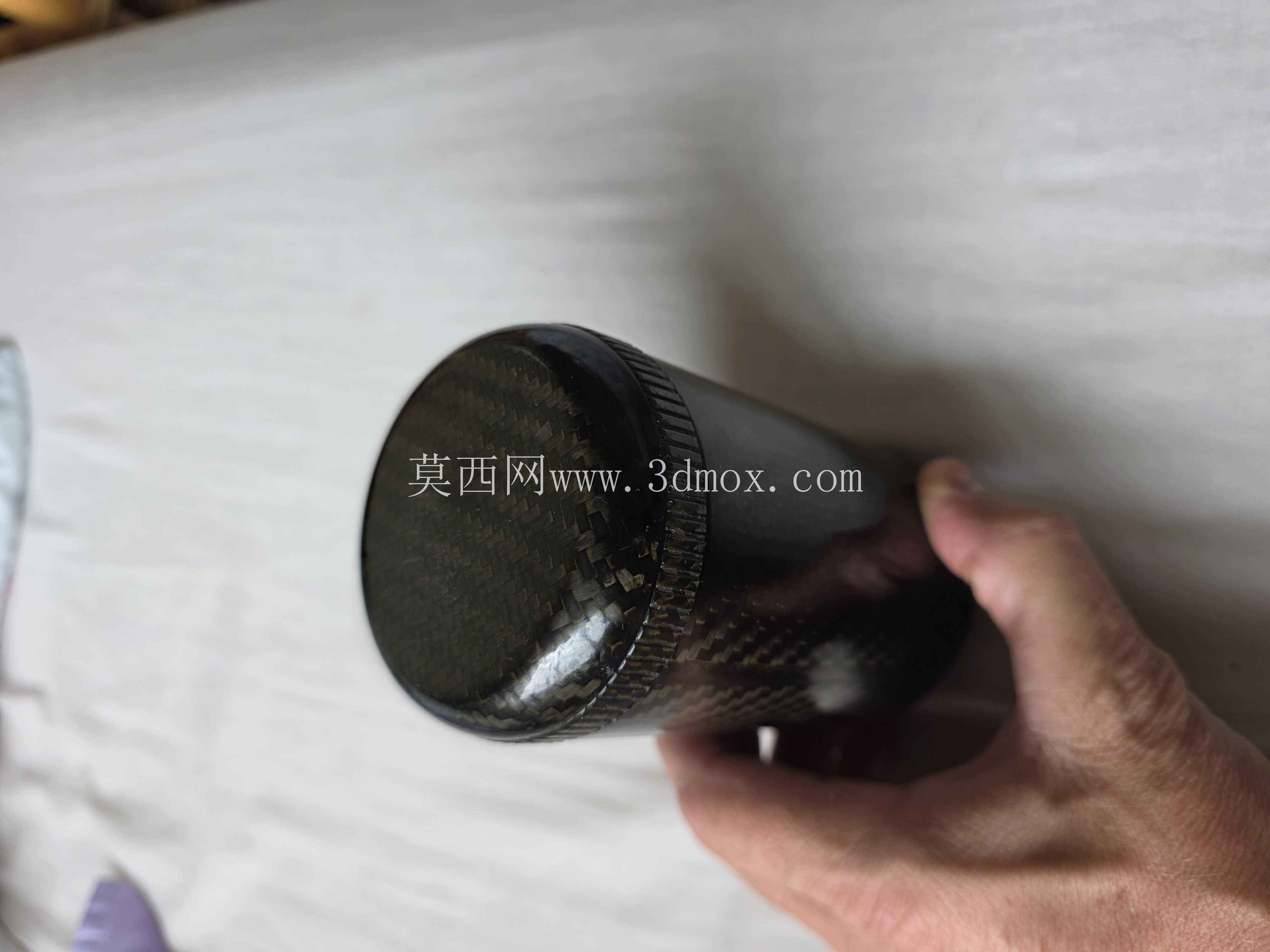

　　筒身的外径尺寸严格匹配常规自行车水壶架的夹持范围，能够直接被标准侧开式、顶开式水壶架稳定夹持，不需要额外调整水壶架的安装螺丝位置，也不会和车架上的变速线管、刹车油管产生干涉，安装后筒身和车架立管、下管的间隙控制在3mm以上，骑行过程中不会因为车架形变产生摩擦异响。筒身一端设计有滚花旋盖结构，滚花的齿距和深度经过反复调整，即使骑行者佩戴防滑手套也能轻松旋开，不需要借助额外工具，旋盖和筒身之间采用细牙螺纹配合，配合内置的硅胶密封圈，能够阻挡雨天骑行时的雨水溅入，也能避免颠簸路面的灰尘进入筒内污染工具，螺纹的旋合长度控制在8mm，既保证连接可靠性，也不会因为旋合过长导致开盖耗时过长，方便骑行途中遇到故障时快速取出工具。

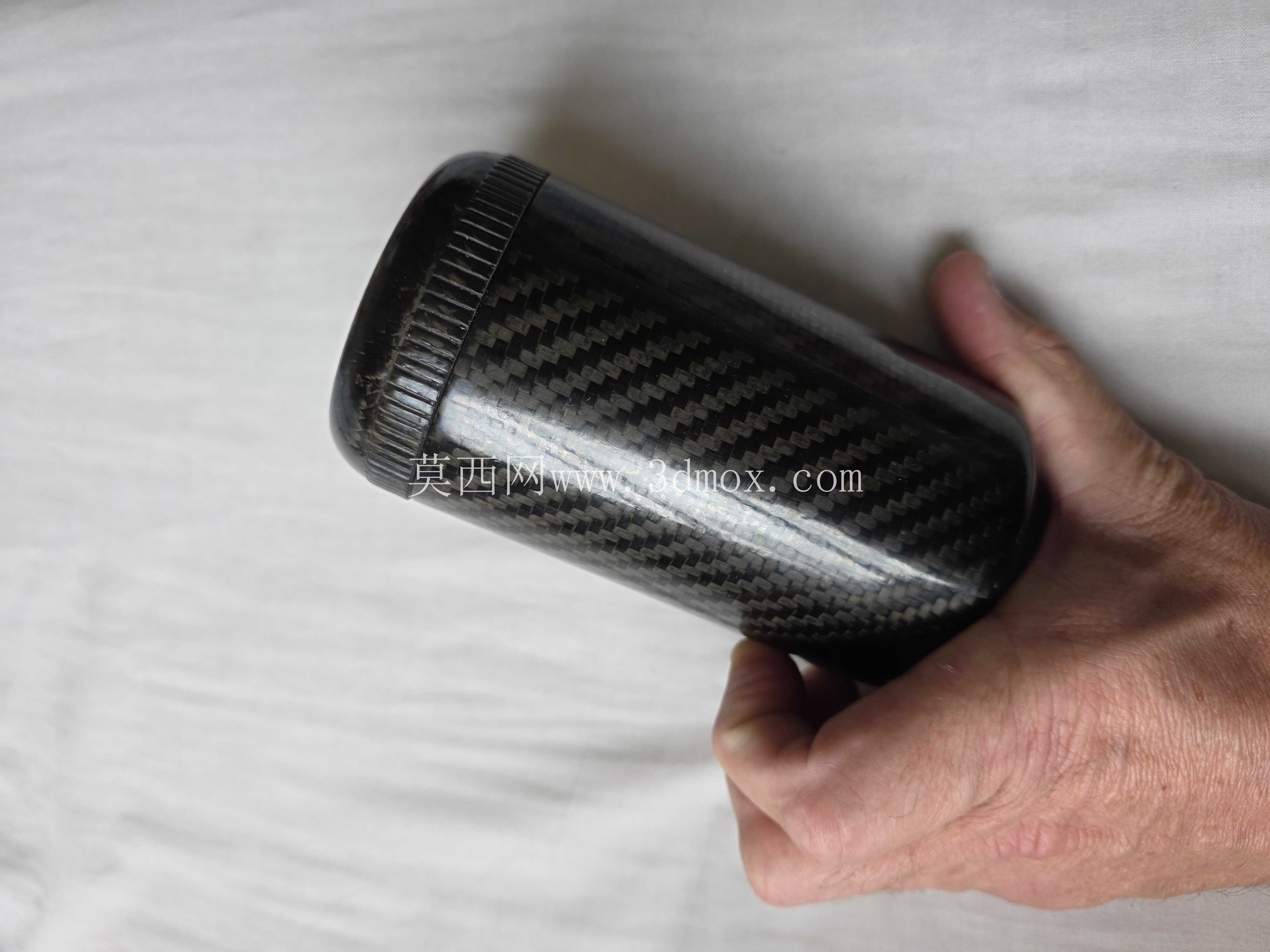

　　筒身内部的有效收纳空间经过优化，能够容纳常用的内六角扳手组、补胎片、撬胎棒、迷你打气筒转接头、快拆杆备用件等常用骑行维修工具，内部没有多余的加强筋凸起，空间利用率达到90%以上，工具放入后可以通过筒盖内侧的弹性泡棉压紧，避免骑行过程中工具在筒内晃动产生异响，也不会因为剧烈颠簸导致工具互相磕碰损伤。从实际使用场景来看，不管是公路车长途骑行、山地车林道穿越，还是城市通勤代步，这款收纳结构都能适配，不需要在车把、座管位置额外加装收纳包，保持整车外观简洁的同时，把维修工具收纳在骑行者伸手可及的位置，遇到爆胎、螺丝松动等常见故障时，不需要停车翻找背包，直接从水壶架位置取出收纳筒就能拿到对应工具，大幅提升故障处理效率。设计过程中也充分考虑了不同车型的安装边界，筒身长度控制在120mm以内，安装在小号车架的下管水壶架位置时，不会和前叉舵管、前轮产生干涉，安装在立管水壶架位置时，也不会和牙盘、后拨变速器产生运动干涉，不管是44码的小尺寸公路车架，还是29寸轮径的大尺寸山地车架，都能顺利安装使用。筒身的碳纤维表面采用哑光处理，不会因为阳光反射产生眩光影响骑行视线，表面的碳纤维纹理也能和多数碳纤维车架的外观质感匹配，不会产生突兀的视觉效果。

　　和传统的硬壳工具盒相比，这款圆筒形结构的抗冲击性能更好，即使发生摔车，筒身顺着圆弧面滑开，不会因为尖锐棱角磕伤车架，也不容易因为撞击发生开裂，薄壁结构的重量比同容积的铝合金工具筒轻40%左右，对于追求整车轻量化的骑行爱好者来说也十分友好。在结构强度验证阶段，针对筒身的夹持力做了专项测试，在水壶架标准夹持力下，经过连续100小时的模拟颠簸振动测试，筒身没有出现滑脱、变形的情况，旋盖经过500次反复开合测试，螺纹没有出现滑牙、密封圈脱落的问题，能够满足长期户外使用的可靠性要求。
