货运自行车靠背快装辅助固定夹具结构

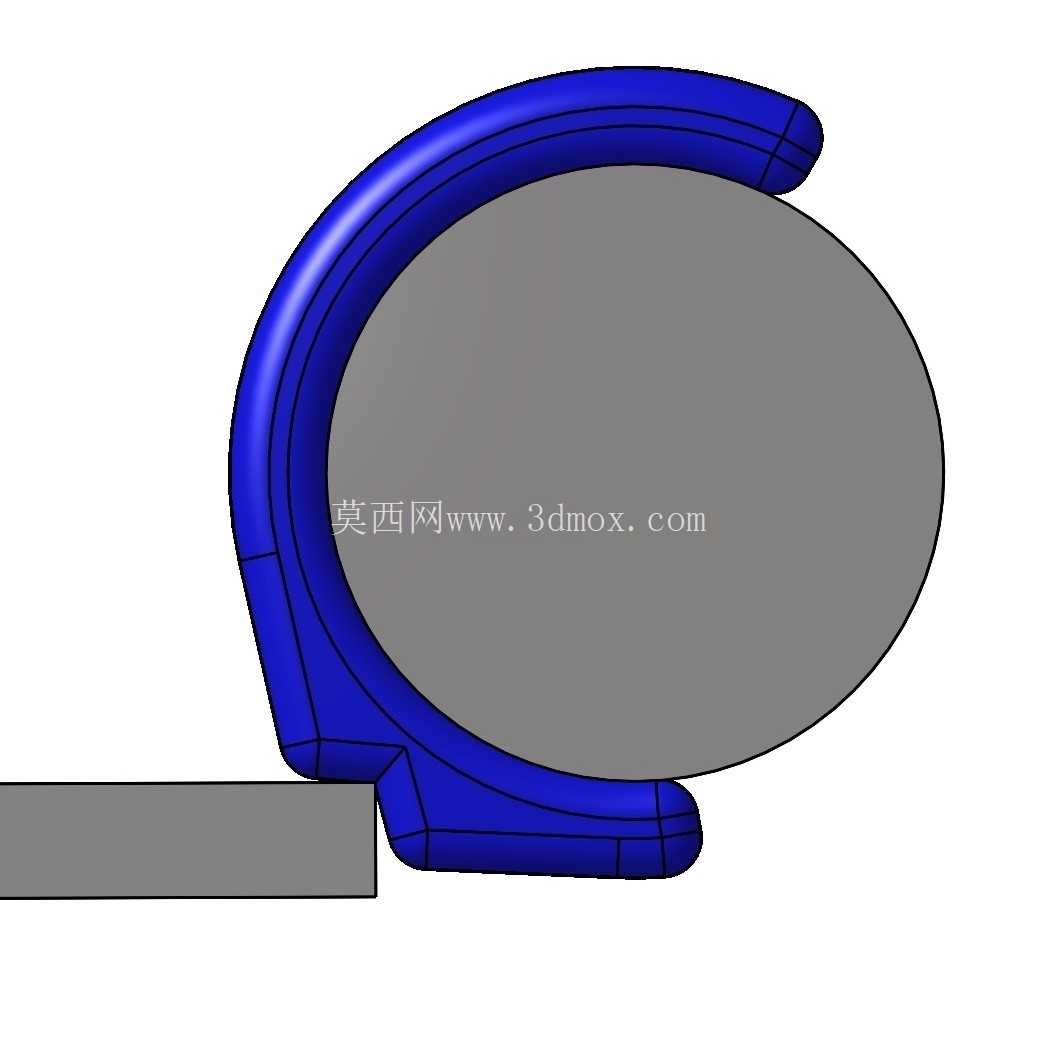

　　日常使用载货自行车拓展靠背配件时，常遇到安装对位不准、绑带固定易滑移的问题，这套辅助固定结构正是针对这类实际使用痛点开发的适配组件。从实际装车场景来看，长轴距货运自行车的后货架区域需要兼顾载物与乘员倚靠需求，靠背安装时如果没有预先定位的基准，不仅装配效率低，后期使用中还容易出现靠背偏移、绑带松脱的情况，影响乘坐安全性与使用体验。这套夹具采用分体式定位设计，两个独立的夹具体分别卡接在货架侧方的管材上，夹具体的内型面完全匹配货架圆管的外径曲率，安装时不需要额外在管材上钻孔，也不会破坏原有车架的漆面与结构强度，靠夹具体与管材之间的静摩擦力配合魔术贴绑带实现预固定，为后续靠背安装留出稳定的定位基准。

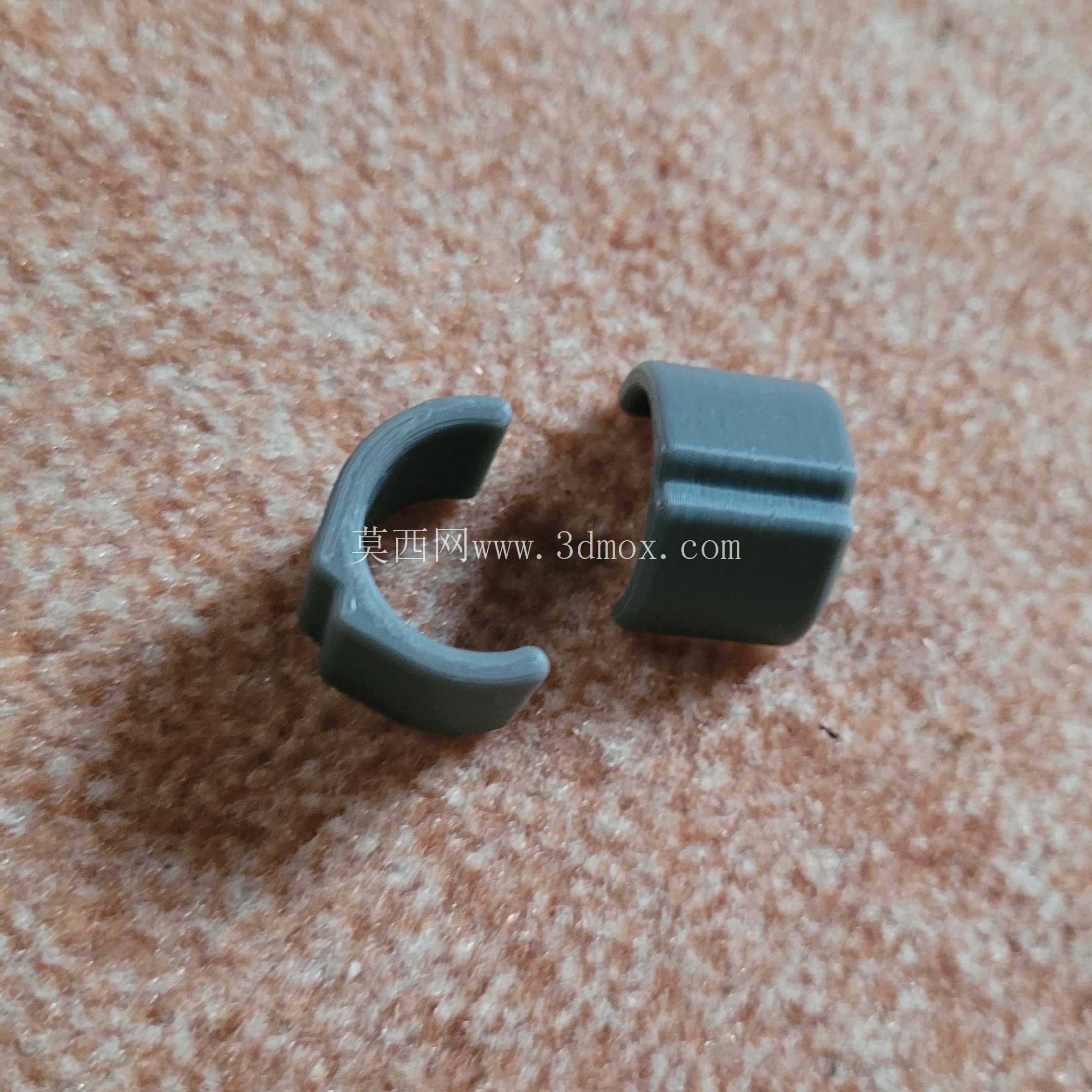

　　从结构设计细节来看，夹具体侧面预留了靠背安装杆的插接限位槽，槽体的宽度与靠背支撑杆的直径做了公差配合，安装时只需要将靠背支撑杆滑入限位槽内，就能快速完成对位，不需要反复调整左右位置与前后角度，单人操作也能在短时间内完成靠背装配。夹具体的侧面做了加厚处理，能够承受靠背传递的侧向倚靠力，避免长期使用后出现夹具体开裂变形的问题，材质选用PLA打印制作时设置100%填充率，能够满足日常通勤载物的使用强度要求，如果需要更高的负载能力，也可以更换为尼龙或者ABS材质打印，适配不同的使用场景。

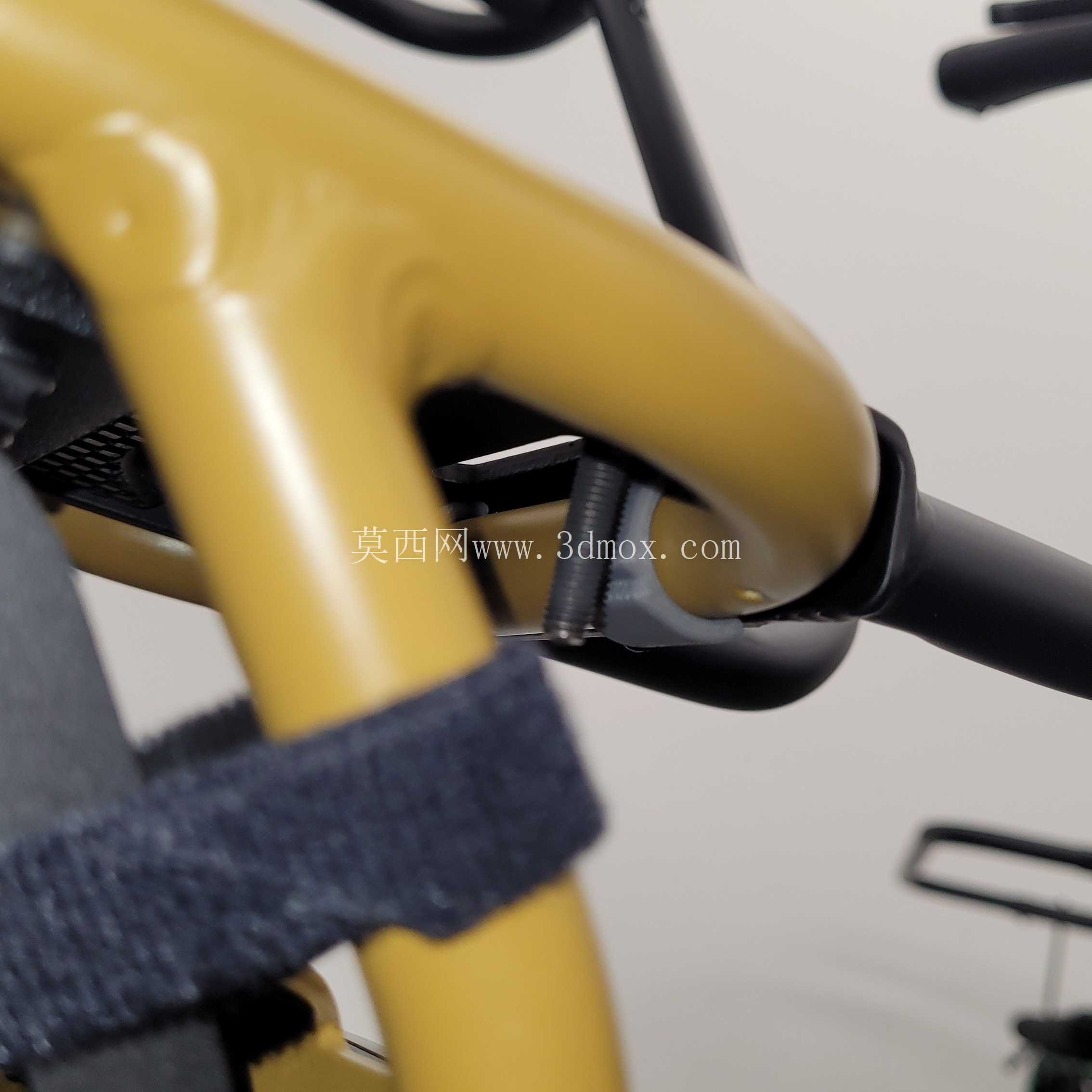

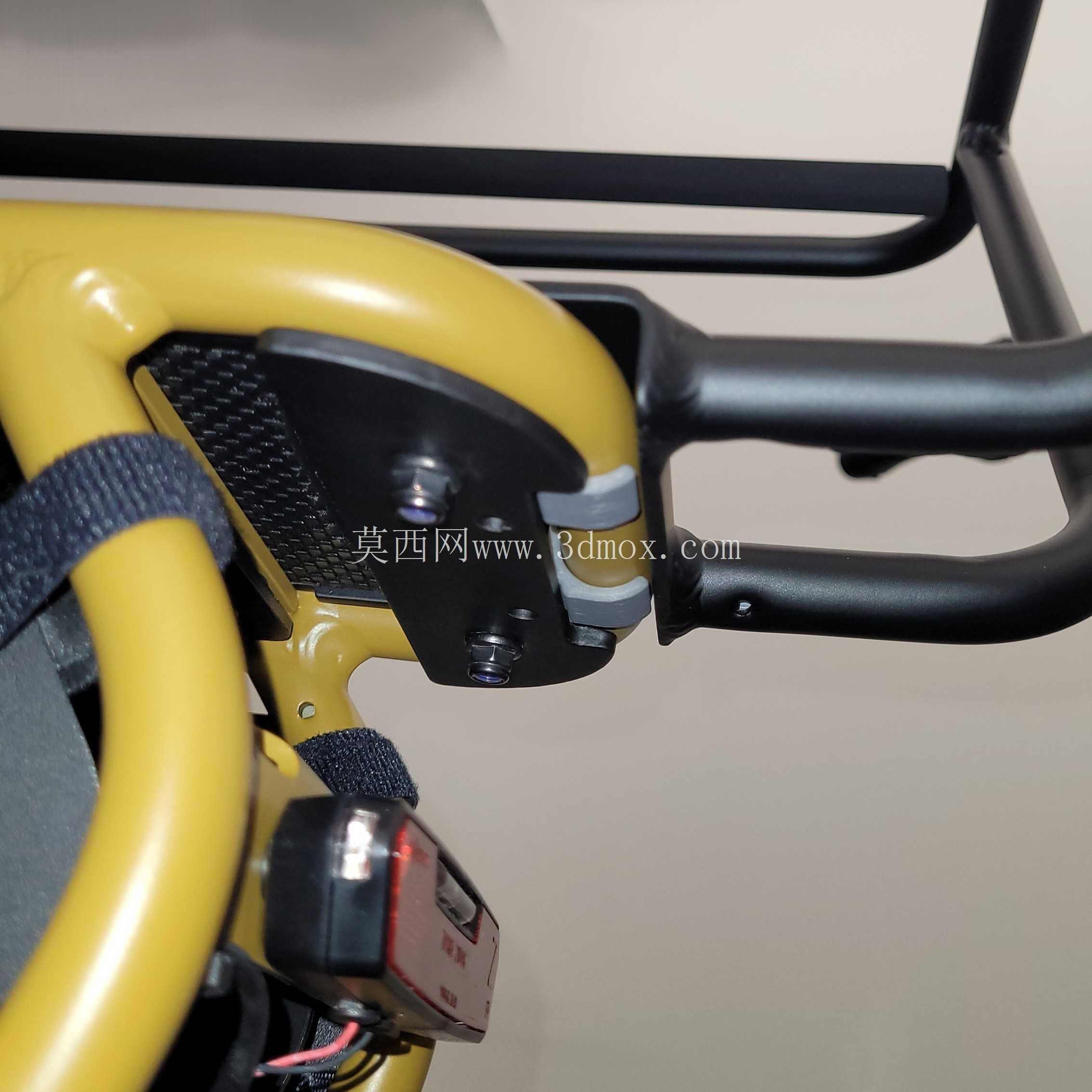

　　安装边界方面，这套夹具适配直径22-25mm的标准货架圆管，夹具体的总宽度不超过35mm，安装后不会超出货架侧方的原有轮廓，不会影响货架侧面挂装驮包、车筐等其他配件，两个夹具体的安装间距可以根据不同型号靠背的支撑杆间距灵活调整，不需要严格限定固定孔位，适配性更强。实际使用流程中，安装安全杆之前，先将两个3D打印的夹具固定在支架上，调整好间距后用魔术贴绑带穿过夹具体上预留的绑带孔，缠绕固定在货架管材上，确认夹具没有滑移松动之后，再将靠背的支撑杆插入夹具的限位槽内，最后锁紧靠背自身的固定件即可完成装配，相比传统直接用绑带固定靠背的方式，这套夹具能够分散靠背的受力点，避免绑带直接受力产生的滑移问题，长期使用也不会出现靠背下沉、偏移的情况。从结构优化的角度来看，夹具体的边角位置都做了R3的圆角处理，没有尖锐的棱角，安装和使用过程中不会划伤手部或者剐蹭驮包、衣物，夹具体表面没有多余的凸起结构，整体造型贴合货架管材的轮廓，风阻影响可以忽略不计。针对不同品牌的长轴距货运自行车，这套夹具的限位槽深度可以根据靠背支撑杆的尺寸做参数化调整，不需要重新设计整体结构，只需要修改槽体的尺寸参数就能快速适配不同的配件，建模过程中优先保证了夹具体与管材的贴合面精度，避免出现安装间隙导致的固定不稳问题。

　　在实际骑行测试场景中，经过颠簸路面、载人倚靠等不同工况的验证，这套夹具能够保持稳定的固定效果，没有出现松动、移位的情况，相比传统的安装方式，装配效率提升了60%以上，同时降低了靠背安装的对位难度，即使是没有机械装配经验的普通用户，也能参照说明快速完成安装。夹具体的重量控制在单只15g以内，一对夹具的总重量不超过30g，不会给整车增加额外的负重负担，符合货运自行车轻量化的使用需求。结构设计上没有采用复杂的卡扣或者锁止结构，依靠型面贴合与绑带摩擦力实现固定，结构简单可靠，后期如果出现损坏，用户可以自行通过3D打印更换配件，不需要专门采购原厂替换件，使用成本更低。针对不同管径的货架管材，只需要调整夹具体内型面的曲率半径，就能实现适配，结构的拓展性较强，除了安装靠背之外，调整限位槽的尺寸之后，也可以用来固定水壶架、工具筒等其他车把或货架配件，具备一定的通用拓展能力。
