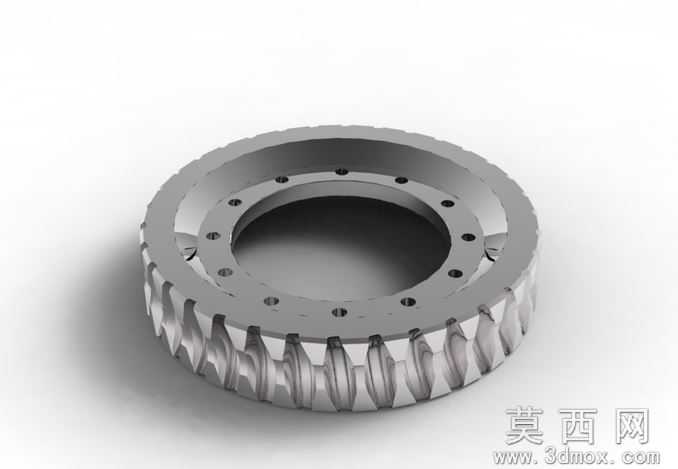

青铜蜗轮奇数齿结构三维设计作品

本作品为青铜材质蜗轮的三维参数化建模成果，建模过程中首先依据蜗轮蜗杆啮合的核心传动原理，确定基础几何参数，针对奇数齿的特殊结构特性，在齿形生成阶段采用渐开线齿廓精准拟合方案，避免偶数齿对称结构带来的传动啮合间隙不均问题。建模时先绘制蜗轮的基准回转体，完成内圈安装定位孔的环形阵列排布，每处孔位的同轴度、孔间距公差均按照机械传动件的通用装配要求设定，保证后续与传动轴、紧固件的装配适配性。齿部建模阶段，针对奇数齿的非对称排布特性，采用单齿扫描生成后环形阵列的方式，每一个齿的螺旋角、齿厚、齿顶高参数均匹配对应蜗杆的啮合参数，确保传动过程中齿面接触面积均匀，减少局部应力集中。材质渲染阶段，还原青铜合金的金属质感，调整表面粗糙度参数模拟实际机加工后的金属哑光效果，齿面部分做细微的纹理处理，还原精加工后的齿面精度特征，内圈安装孔处做倒角细节处理，符合实际零件的加工工艺要求。结构设计上，轮体采用辐板式轻量化结构，在保证轮齿整体刚性的前提下减少不必要的材料冗余，内圈的安装孔采用等距环形排布，适配标准法兰式安装需求，齿根处做圆角过渡处理，降低传动过程中的齿根断裂风险。整体建模过程严格遵循机械设计手册中蜗轮的设计规范，所有几何参数均经过啮合干涉校验，确保与对应蜗杆装配时无卡滞、无干涉，可直接用于传动机构的虚拟装配验证、运动仿真分析，也可作为机械传动教学的演示模型，直观展示奇数齿蜗轮的结构特点与啮合原理。
