E-ATX主板机箱安装开孔定位模板

在PC机箱结构设计、服务器机柜定制、工业控制计算机箱体加工的实际作业环节里，主板安装孔位的定位精度直接决定了硬件装配的适配性，一旦孔位出现毫米级的偏差，就可能导致主板无法顺利固定、接口与机箱开孔错位、硬件受力不均引发PCB变形等问题，严重时甚至会造成板载元件损伤、接触不良等故障。这套E-ATX开孔定位模板，正是针对E-ATX规格主板的安装需求设计的基准参照工具，能够为结构设计、钣金加工、装配校验环节提供统一的定位依据。

从实际应用场景来看，不管是标准ATX机箱拓展支持E-ATX主板的改型设计，还是定制化服务器机箱的全新开发，亦或是老旧工控机箱的升级改造，都需要精准的孔位参照来完成机箱主板安装区的开孔作业。以往不少设计人员在做这类结构设计时，往往直接参考主板厂商提供的二维规格书手动标注孔位，很容易因为标注基准选择错误、尺寸链换算偏差、图层标注疏漏等问题出现孔位偏移，等到钣金加工完成试装时才发现问题，不仅会造成板材、加工工时的浪费，还可能拖慢整个项目的交付进度。而这套模板直接还原了E-ATX主板的所有安装固定孔位、板边轮廓边界、核心区域避让参考线，设计人员可以直接将其作为结构设计的基准底图，快速完成机箱主板安装托板的孔位排布、支撑铜柱位置规划、周边走线空间预留等工作，大幅降低手动标注带来的误差风险。

从设计思路上看，这套模板完全遵循E-ATX主板的机械安装规范，以主板的左下角为统一基准原点，所有孔位的坐标尺寸都严格对应标准规范里的公差要求，同时用不同线型区分了主板外轮廓边界、安装孔中心十字线、板载核心元件避让参考线。其中外轮廓线明确了主板的实际外形边界，设计人员可以据此确定机箱主板托板的最小承载尺寸，以及主板周边与机箱侧壁、硬盘架、电源仓等结构件的安全间隙，避免出现结构干涉；安装孔中心十字线直接标注了每个固定铜柱的对应位置，不需要设计人员再逐个换算坐标，直接参照十字线中心定位孔位即可，同时每个孔位的周边都预留了足够的铜柱安装避让空间，确保M3规格的固定铜柱能够顺利安装，不会和主板背面的焊点、元件产生干涉；对角交叉的参考线则是主板安装的对位校验线，在装配环节可以通过交叉点是否和主板中心对齐，快速判断主板放置位置是否出现偏移，降低盲装对位的难度。

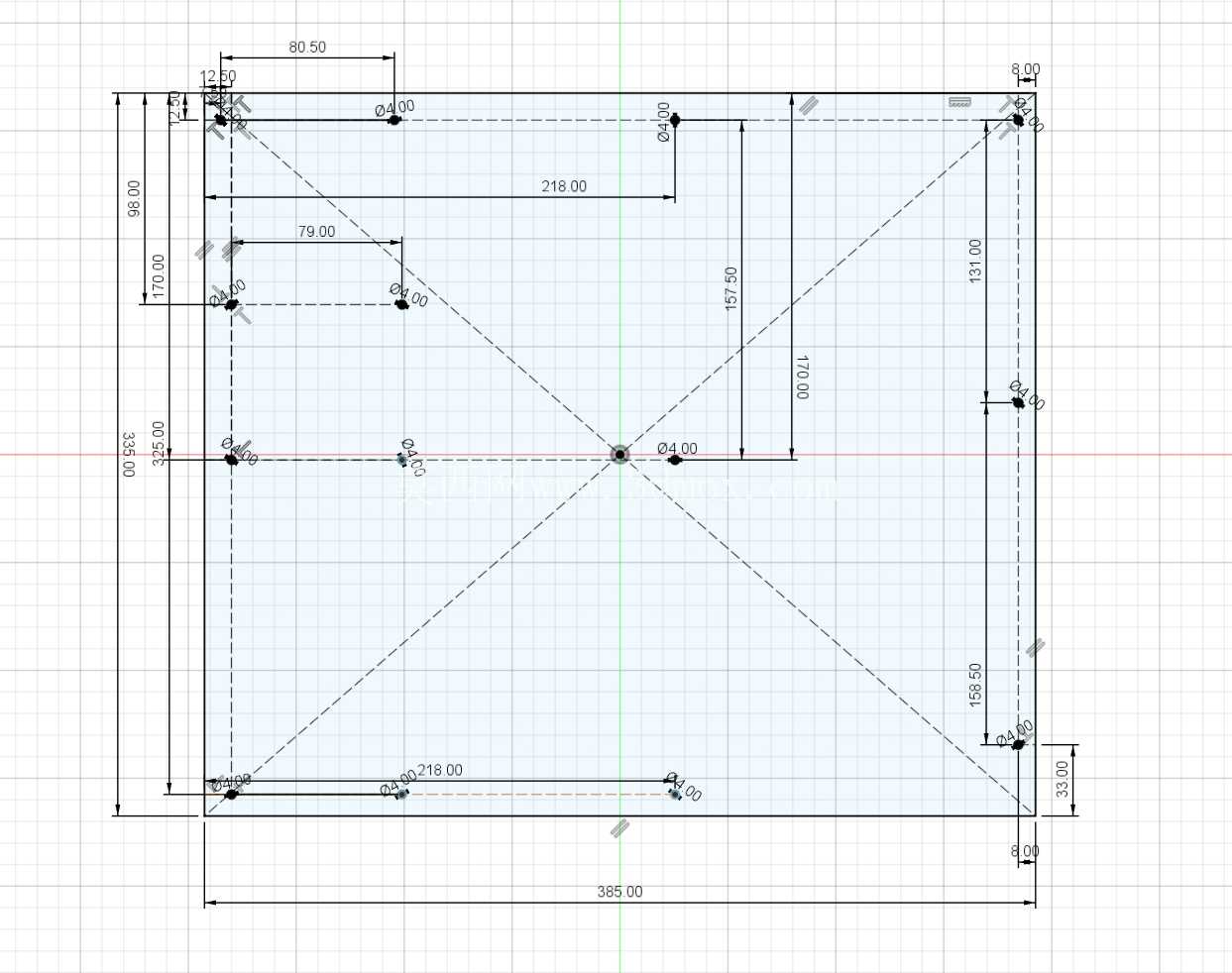

从安装边界与尺寸管控的角度来说，这套模板明确了E-ATX主板安装所需的全部空间边界：首先是主板的整体外形尺寸边界，模板最外层的矩形轮廓对应E-ATX主板的最大外形尺寸，设计时只要保证托板的承载区域大于这个轮廓，且周边预留不小于5mm的安全间隙，就能避免主板和周边结构件产生刮擦；其次是安装孔的位置边界，所有固定孔的位置都严格对应标准规范里的孔距要求，横向、纵向的孔位间距公差控制在0.1mm以内，完全满足钣金加工、数控冲孔的精度要求，不会出现孔位错位导致螺丝无法拧入的问题；另外模板还标注了主板中心区域的参考范围，设计人员可以据此规划托板的镂空区域，在保证托板结构强度的前提下，预留出主板背面CPU背板、散热支架的安装空间，避免因为托板没有预留对应镂空，导致CPU散热器无法正常安装的问题。

在实际的结构校验环节，这套模板也可以作为检具的设计参照，比如加工完成的机箱主板托板，可以通过和模板对齐比对，快速检查所有开孔位置是否准确、托板外形是否符合设计要求，不需要等到实际主板到场再进行试装，能够有效缩短产品的校验周期。对于钣金加工环节来说，模板里的所有线型都可以直接导入数控加工编程软件，直接生成冲孔、激光切割的加工路径，减少编程人员的手动绘图工作量，同时也能避免手动绘图时出现的尺寸错误，提升加工的准确率。不少做定制机箱的结构工程师都有过类似的经历：因为一个孔位的偏差，整批加工好的托板都需要返工，不仅增加了加工成本，还可能错过客户的交付周期，而用这套标准化的模板作为设计和加工的参照，就能从源头规避这类人为失误带来的风险。

另外在三维建模环节，设计人员可以直接将这套模板的轮廓导入三维建模软件，作为主板安装区的草绘基准，快速拉伸出托板的实体结构、排布安装凸柱、规划周边的走线槽和固定结构，不需要再从零开始绘制主板的安装轮廓和孔位，能够有效提升建模效率。同时模板里的避让参考线也能提醒设计人员注意主板安装后的高度边界，比如内存插槽、PCIe插槽的位置对应的上方空间，不能布置其他结构件，避免和内存、扩展卡的安装产生干涉，从设计阶段就规避掉后续装配可能出现的问题。
