带编码器金属直流减速电机结构设计

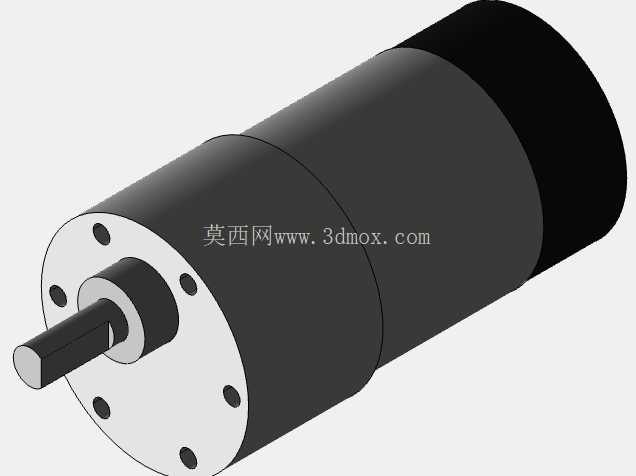

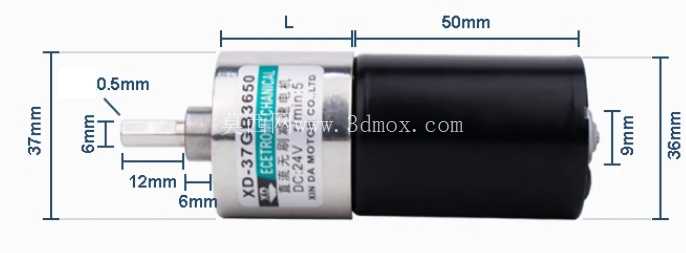

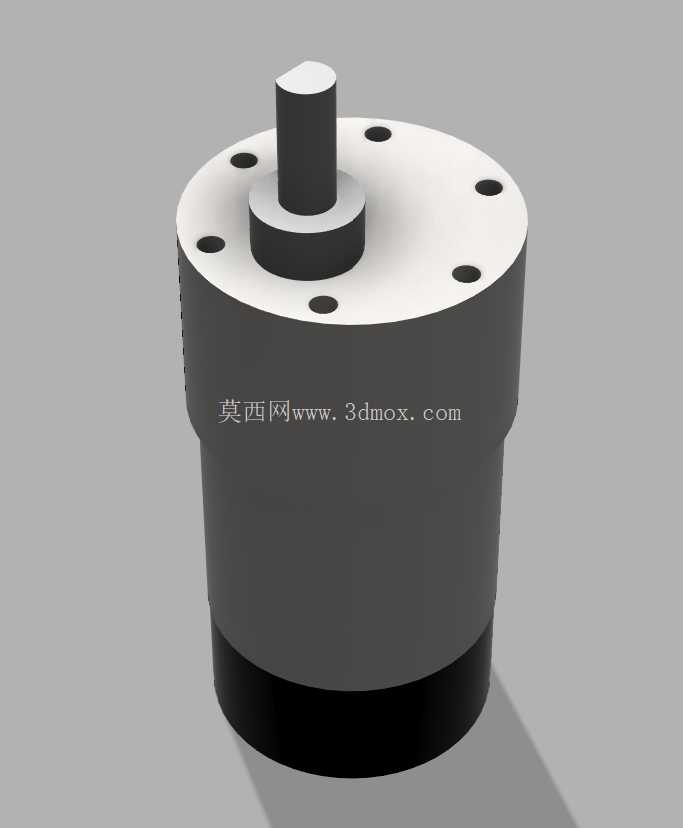

这款带编码器的金属直流减速电机，在小型自动化设备、桌面级机器人、智能小车传动、精密送料机构这类对转速控制有要求的场景里适配性很强，区别于普通无反馈直流电机，自带的编码器单元可以实时输出转轴转速、转角脉冲信号，能配合控制板实现闭环调速，避免负载波动时出现转速丢转、定位偏差的问题，很多做小型智能装备开发的结构工程师在选型时，会优先考虑这类带反馈的减速电机，省去额外加装测速元件的安装空间与接线麻烦。从结构设计来看，这款电机采用直流行星减速结构，输出端的金属法兰盘做了圆周均布的安装孔，安装孔的位置公差控制在常规小型传动件的通用适配范围内，输出轴为单扁位D型轴，和配套的联轴器、同步轮、传动齿轮装配时，不需要额外做键槽加工，靠D型面的平面贴合就能传递额定扭矩，不会出现轴与连接件打滑的情况，适合快装式的小型设备装配场景。电机主体的圆柱外壳采用金属材质，既可以保证内部减速齿轮组、定子转子的同轴度支撑，也能在连续运转时起到散热作用，避免长时间带负载运行时外壳温度过高影响内部磁钢性能，编码器单元集成在电机尾端，和电机本体做一体化设计，不会额外增加轴向安装长度，对于安装空间局促的小型设备内部布局来说，这种一体化结构比分体加装编码器的方案更省空间，也能避免外接编码器时出现的同轴度偏差导致的测速不准问题。在实际选型匹配时，需要注意这款电机的输出轴中心高、法兰安装孔的节圆直径，要和设备上的安装支座尺寸匹配，输出轴的伸出长度要适配所连接传动件的轮毂宽度，避免出现轴伸过长导致传动件悬臂受力过大，或者轴伸过短导致连接件无法锁紧的问题。这款电机的额定输出转速属于低速大扭矩区间，适合直接驱动负载轮、小型传送带辊筒、精密位移平台这类不需要额外再加减速级的执行端，能简化设备的传动链结构，减少中间传动环节带来的背隙与传动损耗。从建模细节来看，模型还原了电机法兰端的安装孔位、输出轴的D型扁位、外壳的分段式结构、尾端编码器的集成轮廓，结构工程师在做设备整体装配干涉检查时，可以直接调用这个模型放到装配体里，核对电机和周边安装支架、传动件、走线空间的间隙，不需要再手动测绘电机外形尺寸，能节省前期方案布局的时间。在做安装结构设计时，电机法兰的贴合面要做对应的定位止口，保证电机输出轴和被驱动部件的同轴度，避免偏心运转带来的轴承磨损、噪音过大问题，电机的固定螺丝长度要匹配法兰盘的厚度，不能过长顶到电机内部的减速齿轮，也不能过短导致锁紧力不足，设备运行时出现电机移位的问题。这类带编码器的直流减速电机，在教育类机器人套件、小型自动化检测设备、智能仓储的小型分拣机构、3D打印机的挤出机构改进、小型云台传动结构里都有广泛应用，因为自带转速反馈，在需要精准控制位移量、稳定输出转速的场景下，比普通开环减速电机的控制精度高很多，也不需要额外增加复杂的测速传感器，整体方案的集成度更高。建模时对电机外壳的表面质感、法兰端的安装孔倒角、输出轴的端面细节都做了还原，在做设备渲染、方案展示时也能直接使用，不需要再额外做外观修饰，能提升方案展示的真实感。
