阿波罗DSKY显示键盘密封垫片结构设计

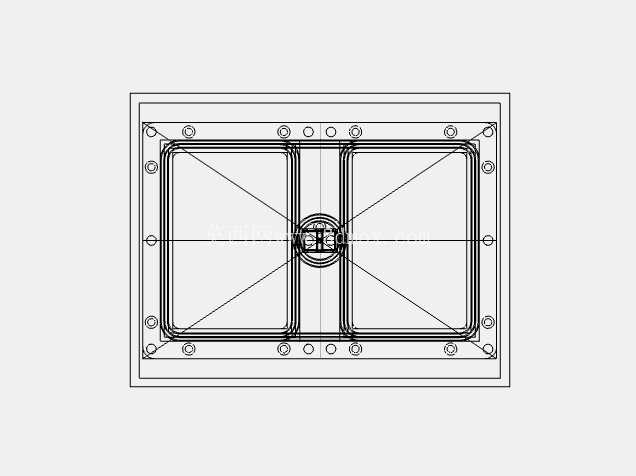

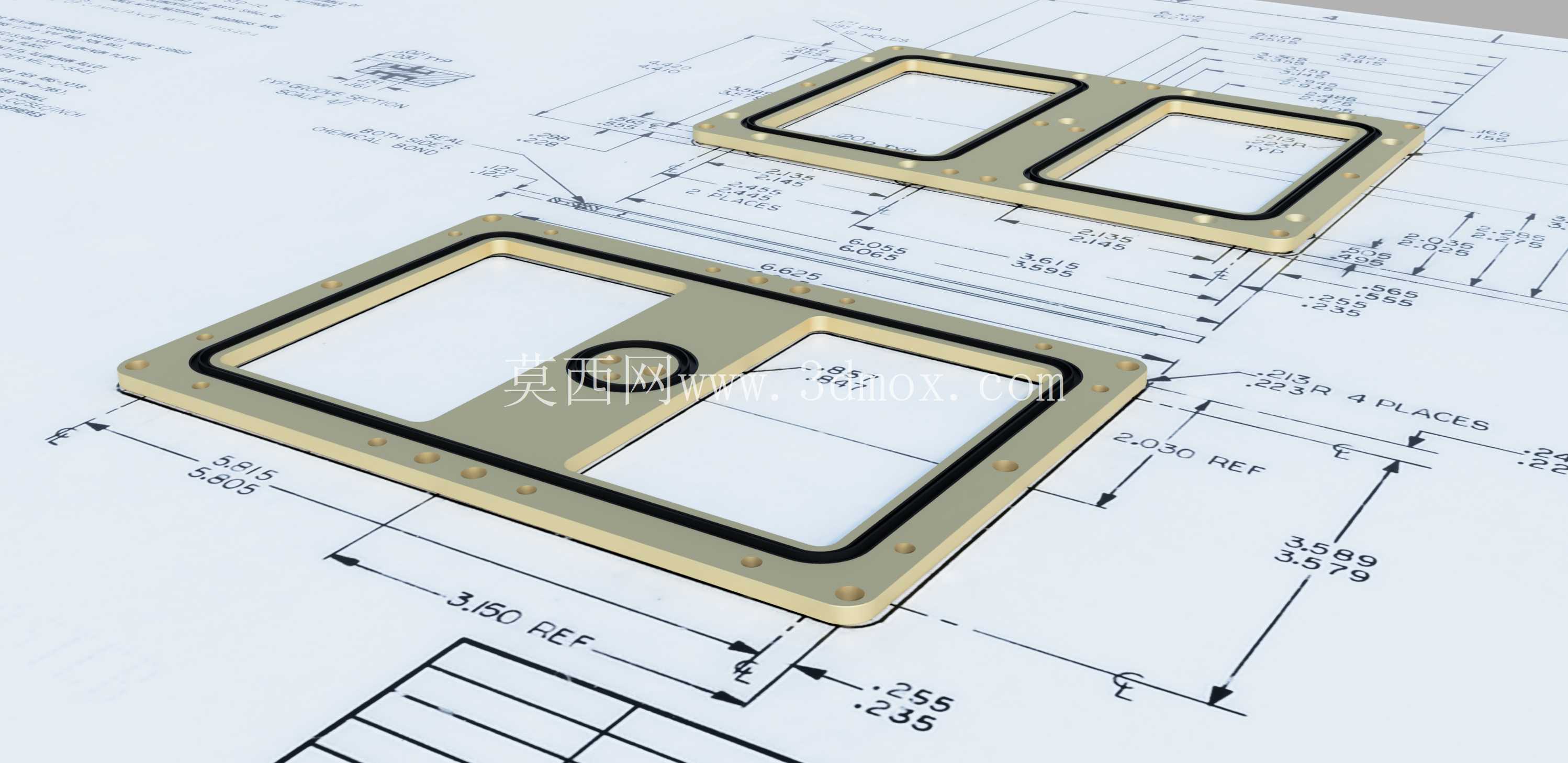

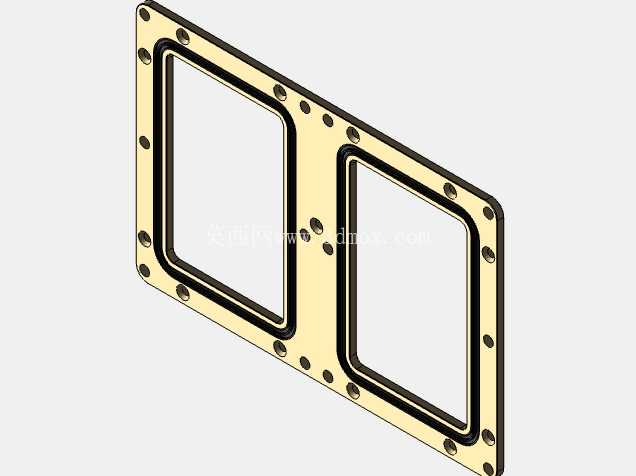

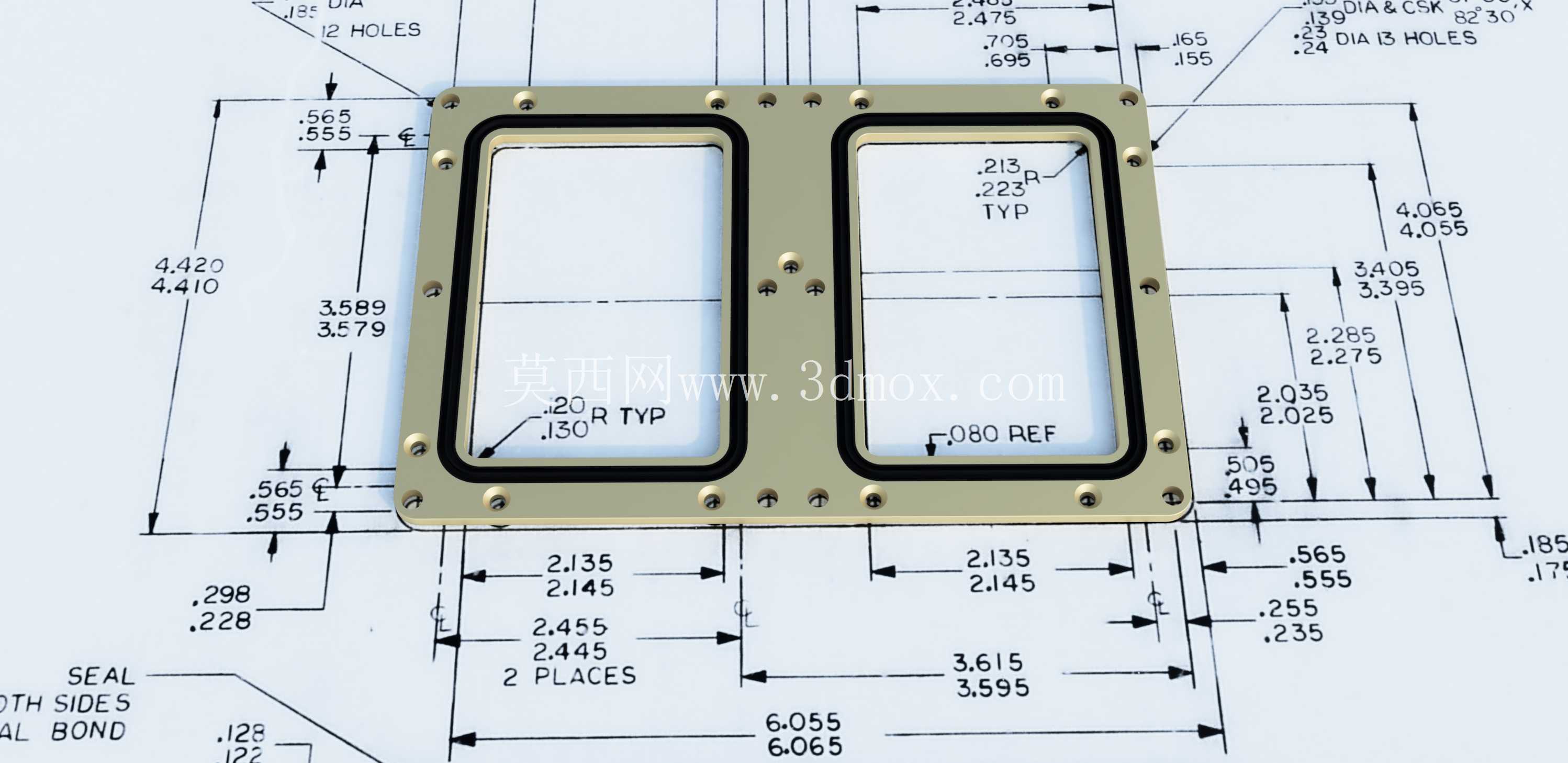

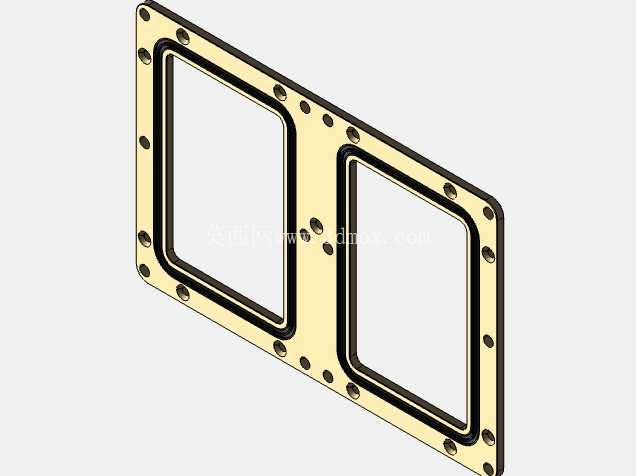

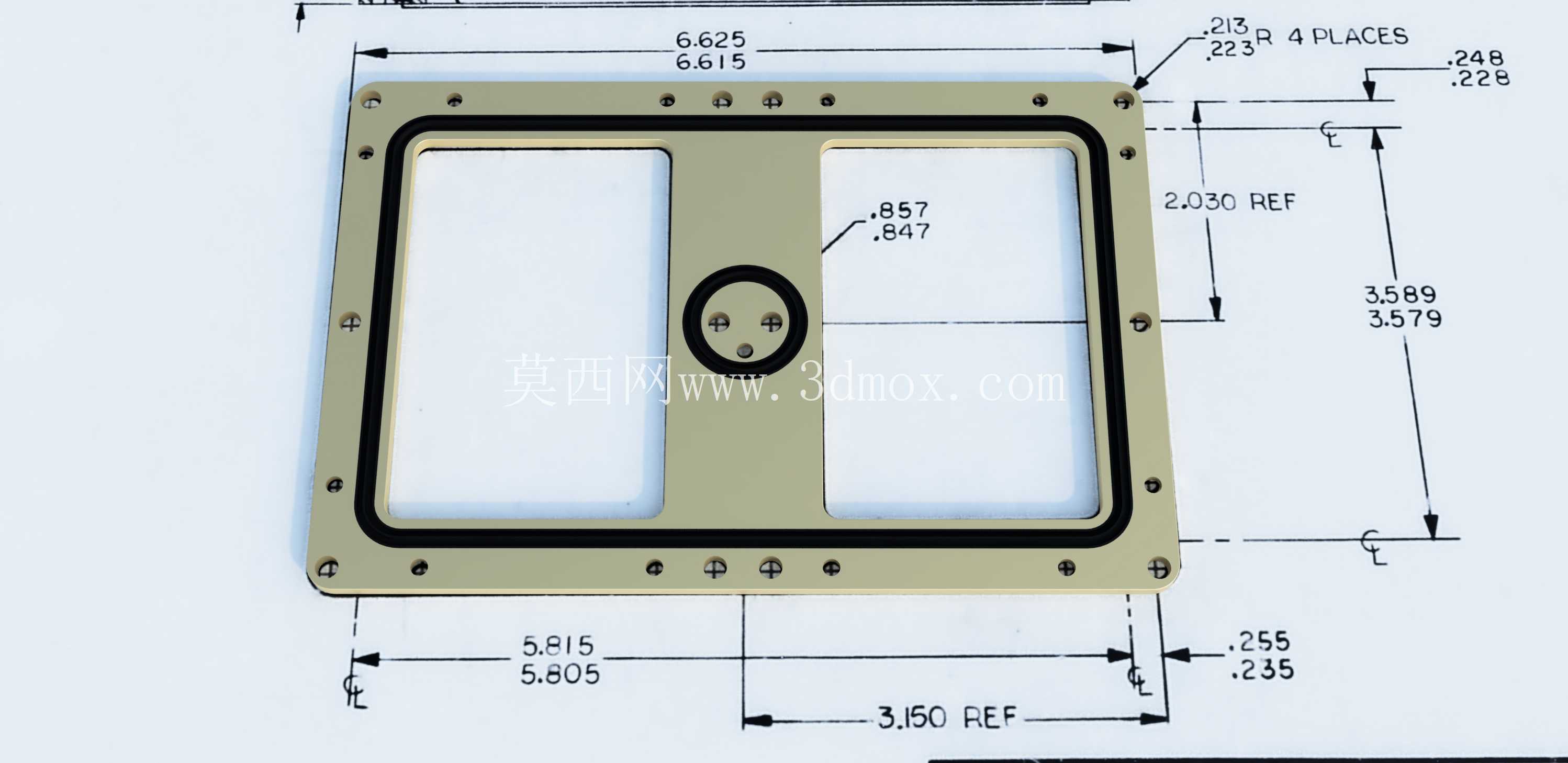

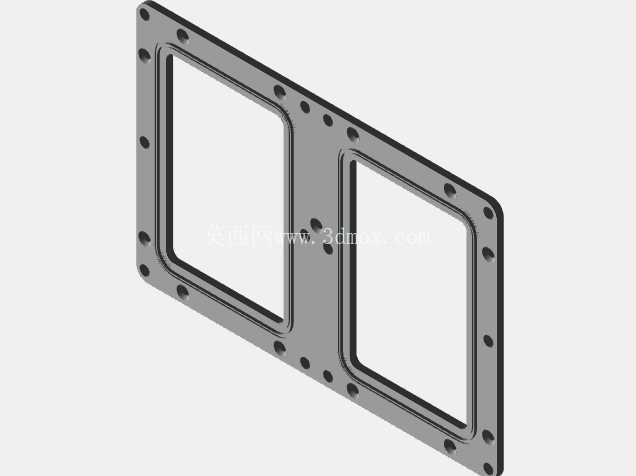

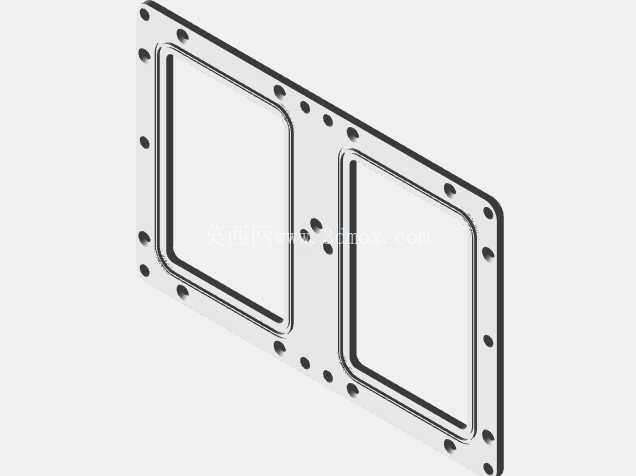

　　从结构设计逻辑来看，该垫片采用与显示键盘外轮廓完全匹配的框型结构，整体外形严格贴合面板安装边界，外轮廓长宽尺寸控制在6.625英寸、3.589英寸的安装公差范围内，内框对应显示区域做双窗口镂空设计，两个显示窗口的内部分别预留0.857英寸的密封压合余量，确保窗口边缘的密封胶条压合后不会遮挡显示区域，同时保证密封面的有效接触宽度满足航天设备的密封等级要求。垫片上的安装孔位完全对应面板与壳体的连接螺丝位置，四个角位的R角做0.213英寸的圆弧过渡，避免直角结构在长期应力作用下出现撕裂隐患，孔位周边做局部加厚处理，分散螺丝锁紧时的压应力，防止垫片被过度压缩导致永久变形丧失密封性能。在航天载人设备的人机交互单元设计中，密封结构的可靠性直接决定核心交互部件能否在极端工况下稳定运行，阿波罗登月任务所用DSKY显示键盘的配套垫片，正是这类精密密封结构的典型代表。该垫片作为显示键盘面板与设备主体壳体之间的核心密封连接件，首要作用是在舱内压力波动、温变幅度大的航天工况下，阻断外界微尘、凝露以及舱内异常介质侵入键盘内部电路区域，同时承担面板安装后的应力缓冲作用，避免金属安装面硬接触导致的面板变形、密封失效问题。

　　在实际应用场景中，这类垫片并非独立存在的密封件，而是需要与DSKY单元的面板、壳体、内部电路支架形成完整的密封腔体，安装时垫片被夹持在面板金属边框与壳体安装面之间，通过周边均匀分布的锁紧螺丝提供恒定的压合力，垫片的压缩量被严格控制在设计范围内，既保证密封面完全贴合无间隙，又不会因为压缩量过大导致垫片材料蠕变失效。从安装边界来看，垫片的厚度方向预留0.248英寸的压缩空间，安装后垫片的实际压缩后厚度为0.228英寸，对应的压缩率处于密封材料的最优工作区间，能够在-60℃到120℃的温变范围内保持稳定的密封弹性，不会因为低温脆化或者高温软化丧失密封能力。设计过程中需要充分考虑垫片与周边结构的干涉问题，垫片内侧边缘距离中间圆形固定座的间隙控制在安全范围内，不会在安装时与中间的固定螺丝组件发生剐蹭，外侧边缘与壳体安装槽的侧壁保留微小的定位间隙，既方便安装时快速对位，又不会因为间隙过大导致垫片在压合过程中出现移位。中间区域的圆形避让结构对应键盘面板上的功能按钮固定座，垫片在该位置做精准的轮廓避让，同时在避让孔周边做连续的密封压边，保证该区域不会成为密封薄弱点。

　　对于航天级交互设备而言，这类密封垫片的设计看似是附属结构件，实则直接影响整个交互单元的环境适应性，地面测试阶段需要模拟发射阶段的振动冲击、轨道运行阶段的温变循环、返回阶段的压力快速变化等多种极端工况，验证垫片在全工况周期内的密封性能稳定性。结构设计时需要平衡密封性能与安装便捷性，框型的整体结构不需要在多个位置拼接密封件，减少了密封接头带来的泄漏风险，一体化的结构也能提升装配效率，在设备总装阶段可以快速对位安装，不需要额外的密封胶辅助固定，避免密封胶挥发物对内部光学显示元件造成污染。

　　尺寸链校核过程中，需要将垫片的厚度公差、压缩永久变形率、面板安装面的平面度公差、壳体安装面的形位公差纳入整体尺寸链计算，确保所有螺丝锁紧后，整个密封面的压合力分布均匀，不会出现局部压合过紧或者局部压合不足的问题。四个边角位置的安装孔位做0.255英寸的沉台避让，对应螺丝头部的安装空间，避免螺丝锁紧后头部突出面板表面影响后续的面板覆膜安装。从功能特性来看，该垫片除了基础的密封作用外，还能在设备受到冲击振动时吸收部分振动能量，降低外部振动传递到内部显示模块与电路模块的能量，提升电子元件的抗振性能，减少振动导致的元件松脱、显示异常等故障。在三维建模过程中，这类密封件的建模需要严格还原原始设计的所有尺寸细节，包括每一个安装孔的位置精度、密封边的宽度尺寸、R角的过渡参数，不能随意简化结构细节，否则后续做装配干涉检查、密封性能仿真时会出现结果偏差，无法为实际生产提供准确的模型参考。
