Hbot结构桌面级立体打印机V3设计方案

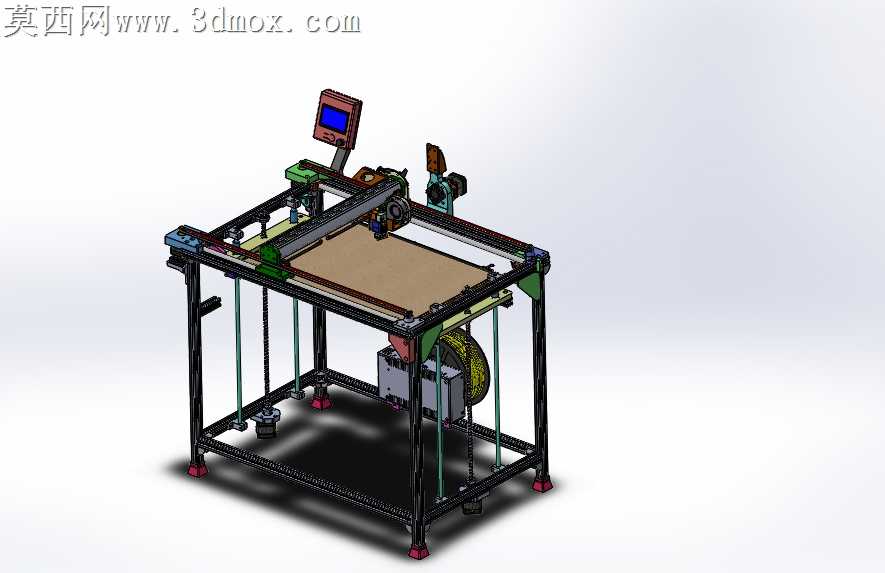

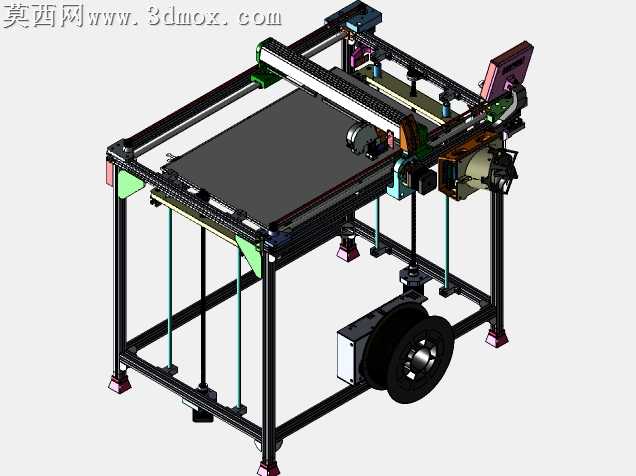

本模型为迭代至V3版本的桌面级FDM立体打印机三维设计方案，整体采用铝型材搭建框架式主体结构，通过三维建模软件完成全零件参数化设计，对所有装配部件完成干涉检查与运动仿真验证，确保各运动轴行程范围内无结构冲突。模型采用分层建模逻辑，将整机拆分为底部支撑框架、Y轴传动模组、X轴运动横梁、Z轴升降导向机构、打印平台组件、挤出送料机构、操作控制模块七大子装配体，每个子装配体下的标准件、加工件均单独建模并赋予对应材质属性，铝型材部件赋予哑光银白金属材质，同步带、送料管等橡胶塑料部件赋予对应哑光橡塑材质，打印平台赋予磨砂棕色板材材质，紧固件、光轴等金属加工件赋予亮面金属材质，操作显示屏赋予玻璃面板与塑料外壳组合材质，所有材质均匹配实物物理属性，渲染后可清晰区分不同功能部件。传动系统采用Hbot核心驱动结构，通过两组同步轮与同步带配合实现XY轴的联动运动，建模时精准还原了同步带的缠绕路径与张紧调节结构，Z轴采用四根光轴作为导向支撑，配合丝杆传动实现打印平台的平稳升降，解决了早期版本单轴导向易偏移的问题。设计过程中针对前代机型存在的Y轴窜动问题做了结构优化，将Y桥安装位置做了限位调整，同时预留了铁路与承运人的改装空间，用户可根据自身使用需求对该部分结构做自定义修改，无需改动整体框架即可适配不同规格的送料组件。模型还完整还原了料架、操作屏、限位开关等辅助部件的安装位置，所有安装孔位均按照标准件尺寸做了匹配设计，可直接导出工程图用于实物加工制作，整体结构紧凑，运动路径规划合理，兼顾了桌面级设备的占地需求与大尺寸打印的行程要求，为后续V4版本的贴标机功能拓展预留了充足的安装空间与结构接口。
