数控XY伺服绘图仪结构设计方案

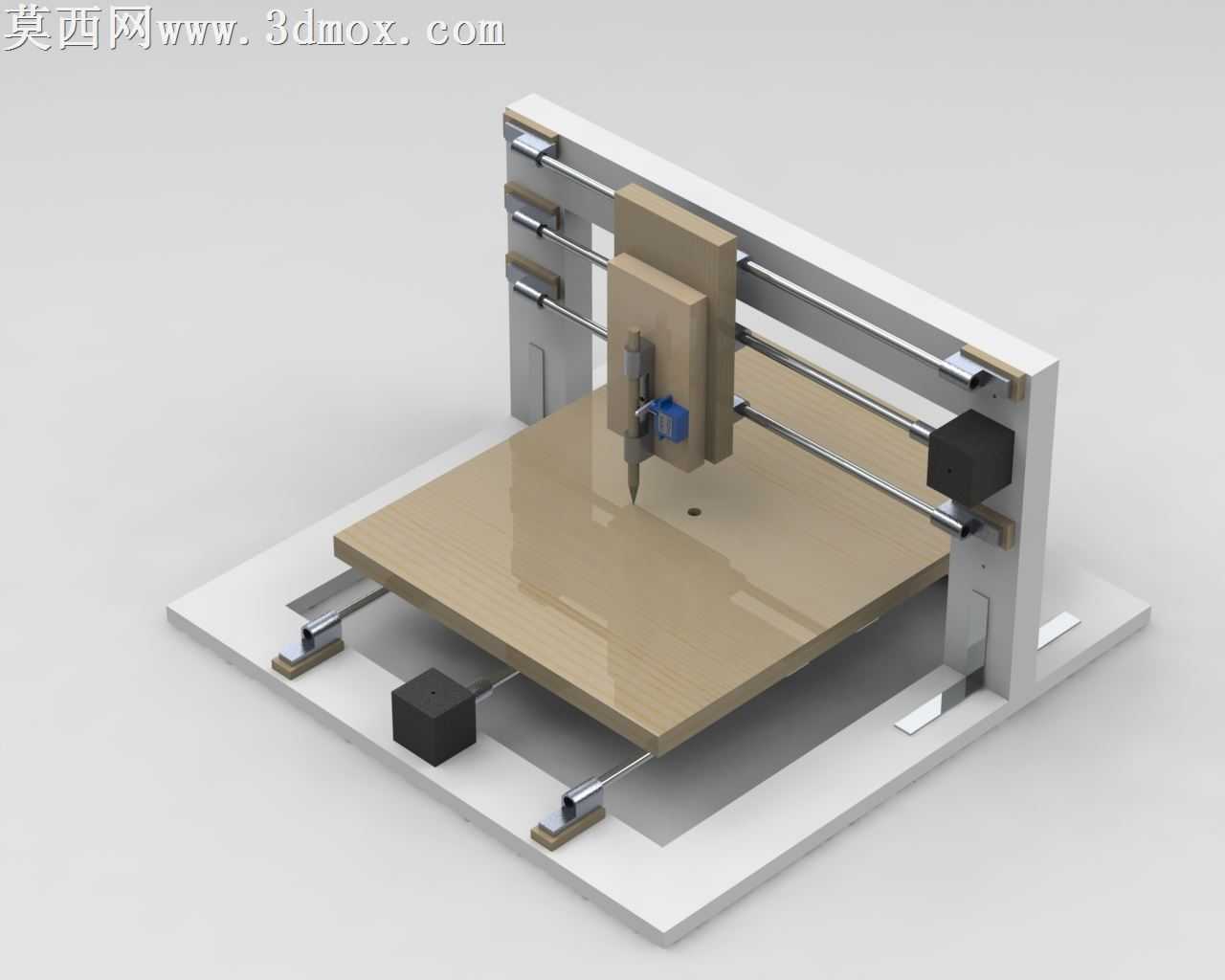

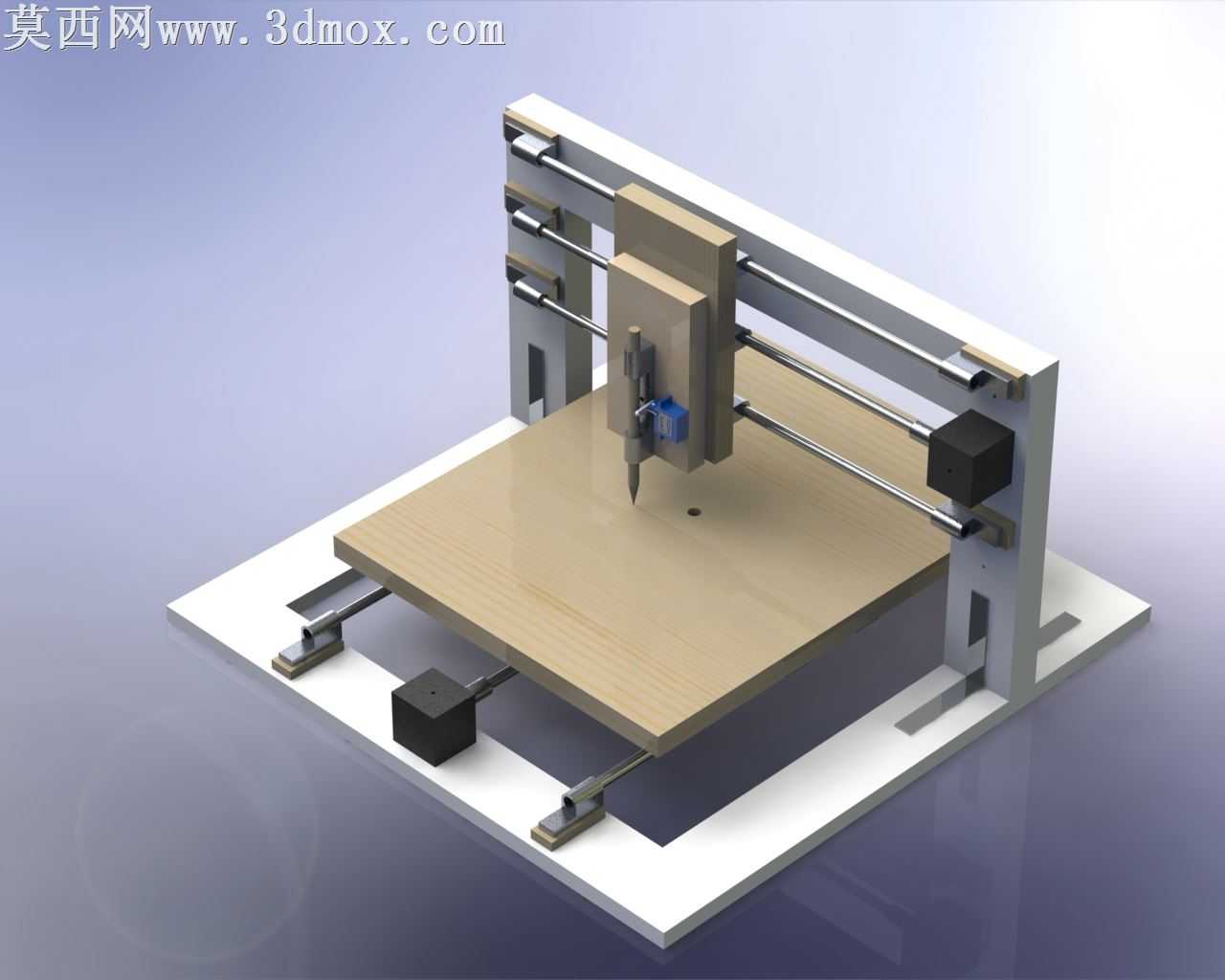

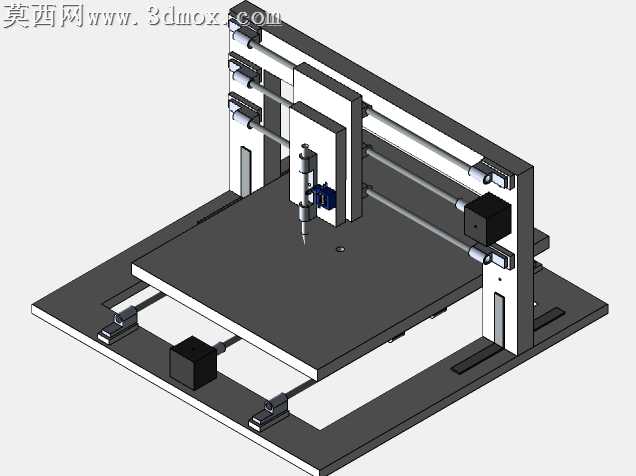

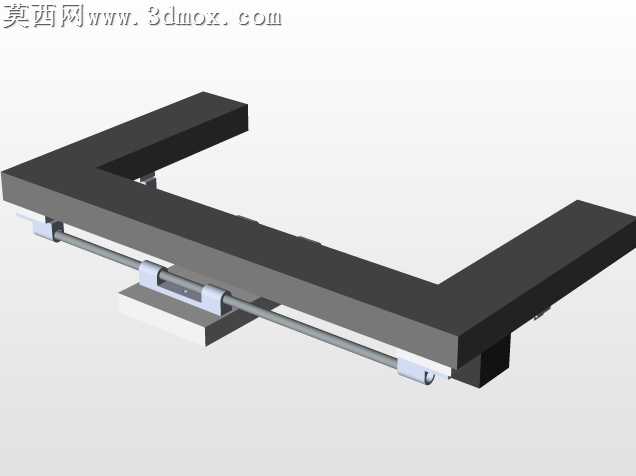

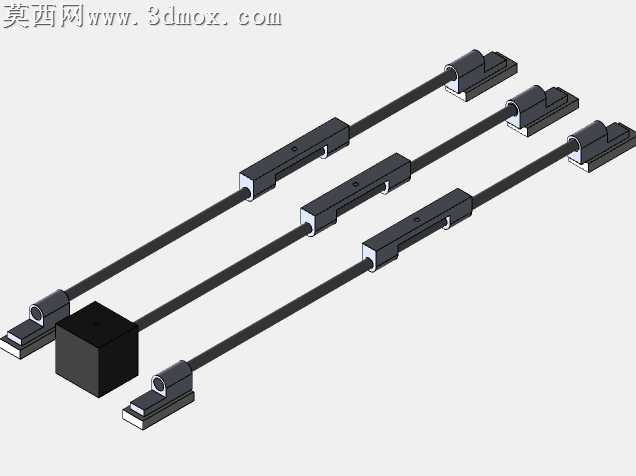

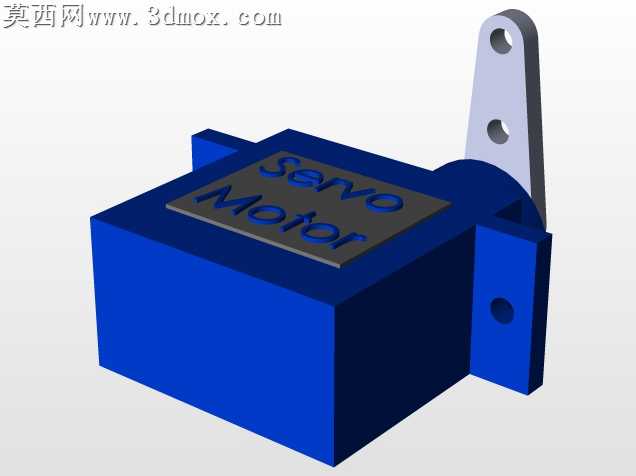

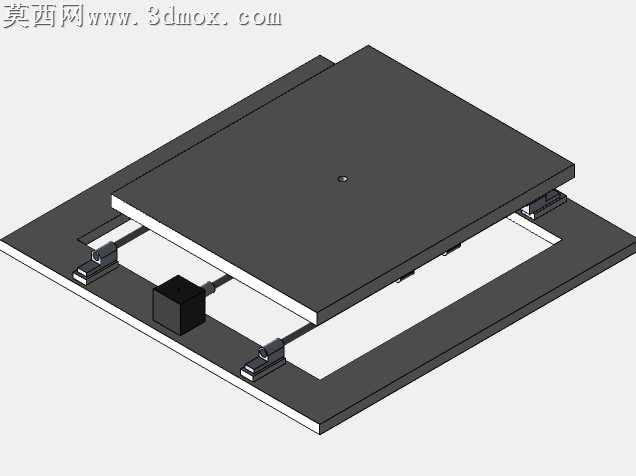

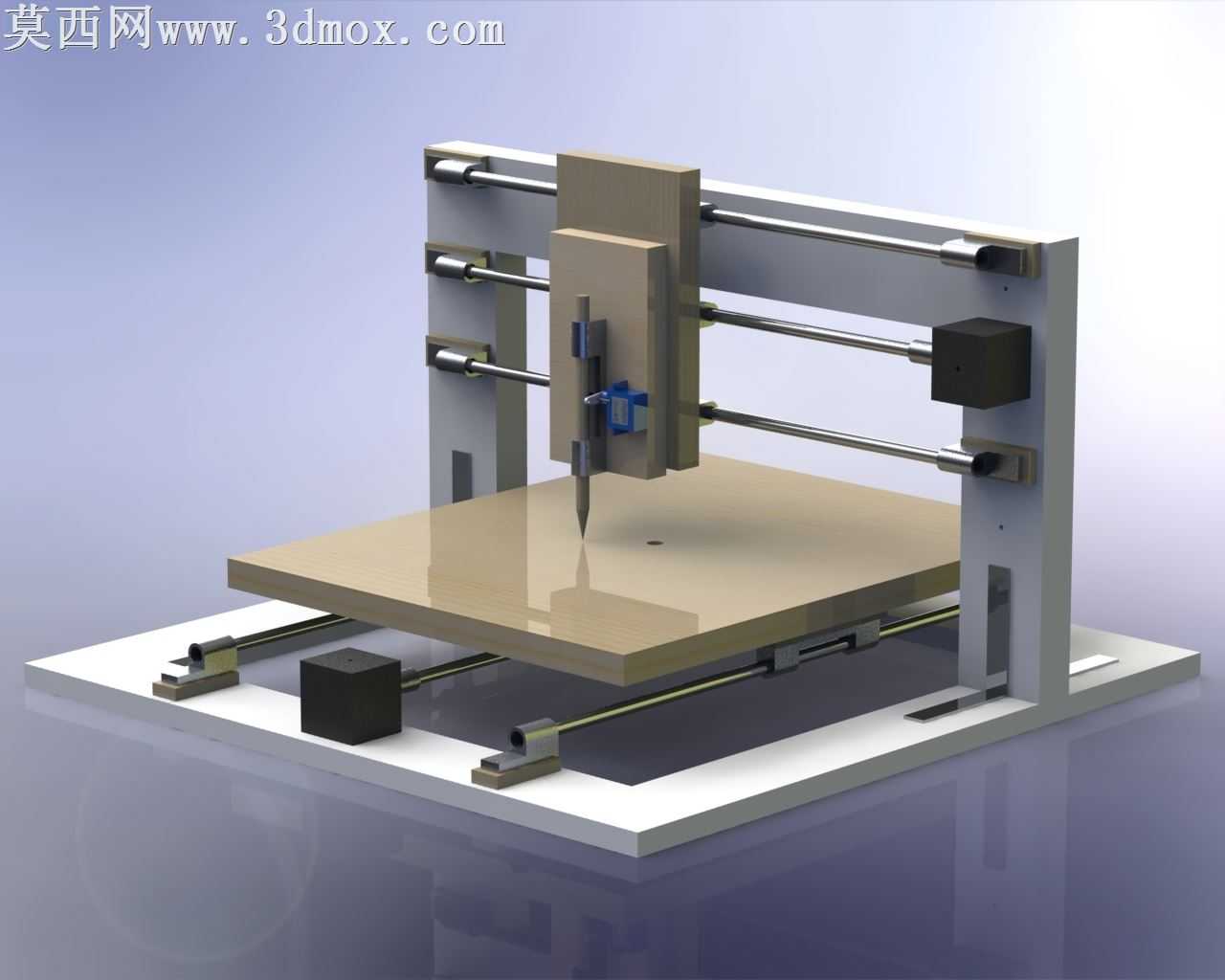

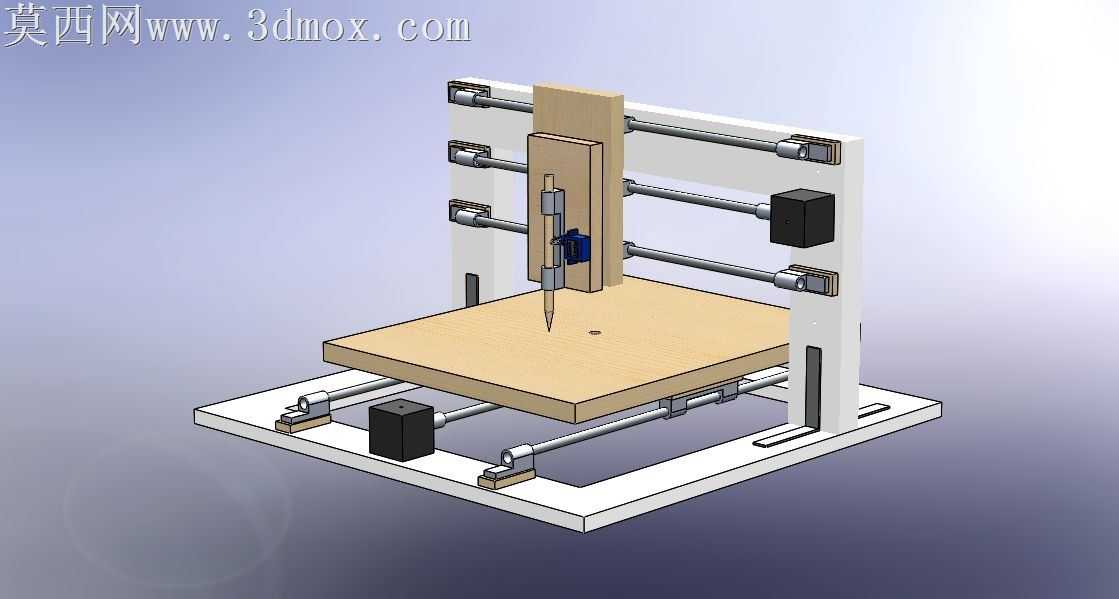

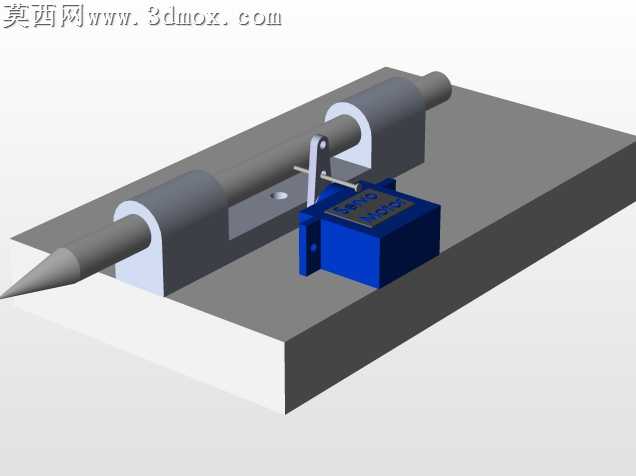

本作品为数控XY轴绘图仪的三维结构设计，整体采用经典的龙门式双轴运动架构，在三维建模过程中严格遵循机械运动逻辑完成各部件的装配约束，通过真实材质渲染还原设备的实际外观效果。建模阶段首先搭建底部基座承托结构，采用平整板式基座作为整机安装基准，Y轴运动方向布置双组平行直线光轴导轨，搭配滑动滑块承载上方工作台，工作台选用平整硬质板材作为绘图承载面，可平稳放置绘图介质，Y轴传动端配置驱动模块，通过传动结构带动工作台沿Y向做精准直线往复运动。X轴方向采用龙门架跨装结构，两侧立式支架固定于基座两端，支架间架设多组平行光轴作为X向运动导轨，笔架滑座通过直线轴承套接于X向导轨上，可沿X轴做横向平稳移动，笔架部位设计有绘图笔夹持结构，可固定绘图用笔，搭配笔端升降控制结构实现落笔、抬笔的动作切换，X轴端部同样配置独立驱动模块，与Y轴驱动形成双轴协同运动体系。材质渲染环节针对不同部件做了区分设置：基座、支架、滑座等结构件采用哑光金属质感材质，还原金属机加工零件的表面质感；导轨光轴采用亮面镀铬金属材质，体现光滑耐磨的表面特性；工作台面板采用浅米色哑光硬质板材材质，模拟实际绘图平台的平整哑光表面；驱动模块采用黑色工程塑料质感材质，区分结构件与功能部件的视觉差异；绘图笔部位做了细节化建模，还原笔身与笔尖的结构形态。设计过程中重点考量了运动部件的同轴度与平行度约束，确保X、Y轴导轨的安装精度，避免运动过程中出现卡顿或走位偏差，双轴均采用双导轨平行支撑结构，提升运动过程的稳定性，减少滑座摆动误差，保障绘图轨迹的精度。笔架夹持结构设计为可调节形式，可适配不同直径的绘图用笔，拓展设备的使用场景，整体结构布局紧凑，驱动模块均布置于结构端部，避免运动干涉，各运动部件预留合理的活动间隙，同时通过限位结构限制各轴的运动行程，防止超程脱轨。该结构可实现平面范围内的任意轨迹绘制，通过双轴伺服协同控制，可完成预设图形的精准绘制，建模过程中对所有装配部件做了干涉检查，确保各运动部件在全行程范围内无碰撞、无卡滞，整体结构兼顾刚性与运动灵活性，可作为小型数控绘图设备的结构参考方案，渲染输出的效果图清晰展现了设备的整体布局与各部件的装配关系，直观呈现设备的工作形态。
