多腔式镍嘴注塑成型模具结构设计

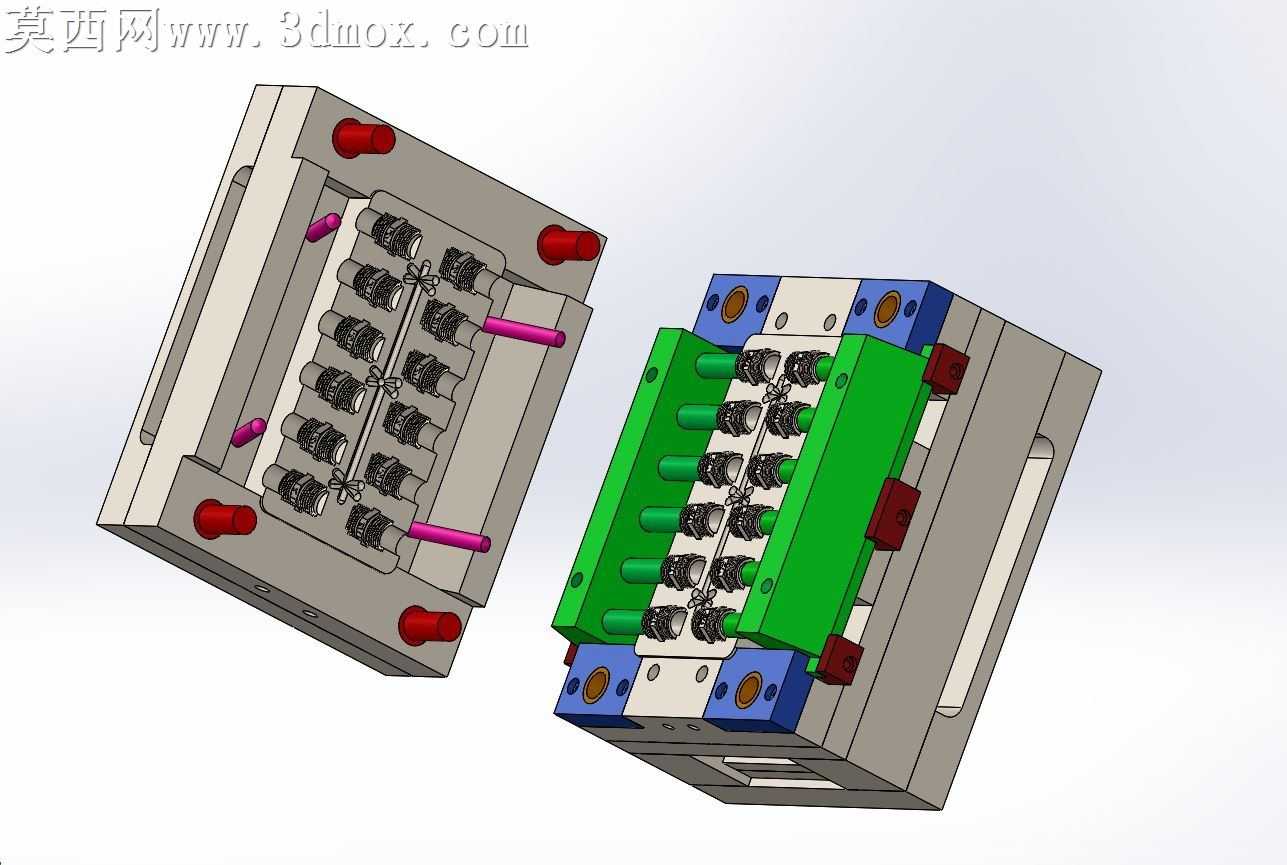

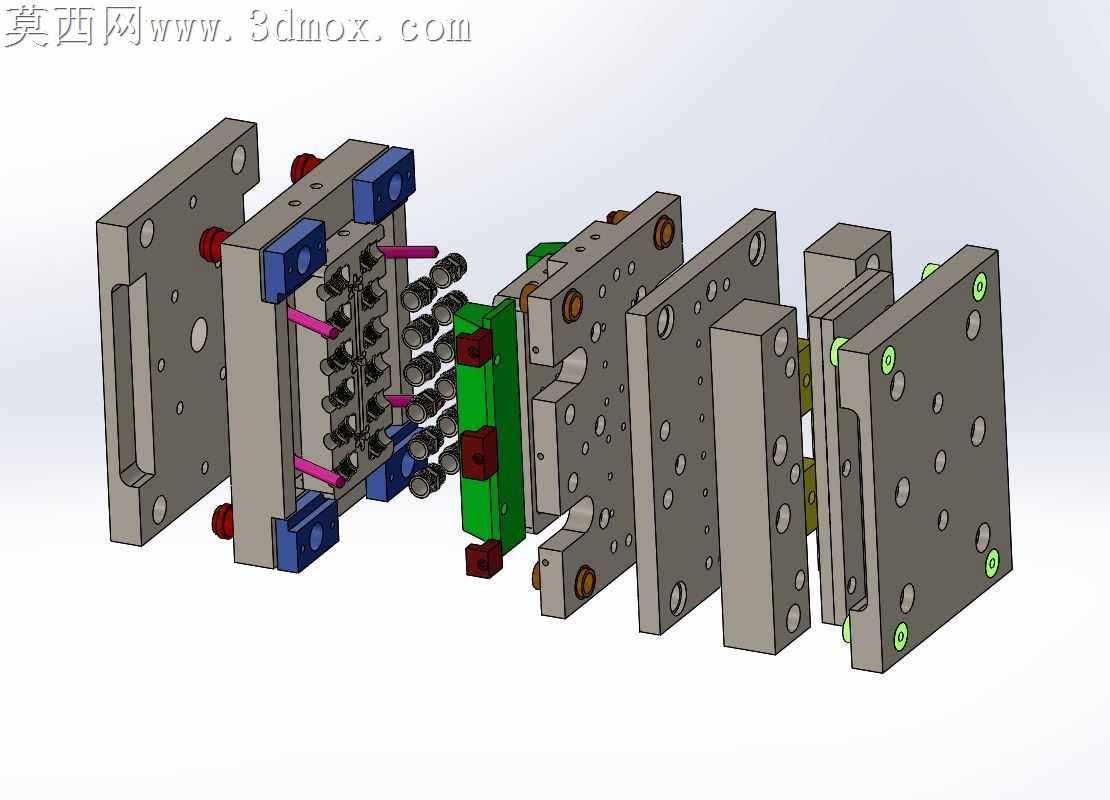

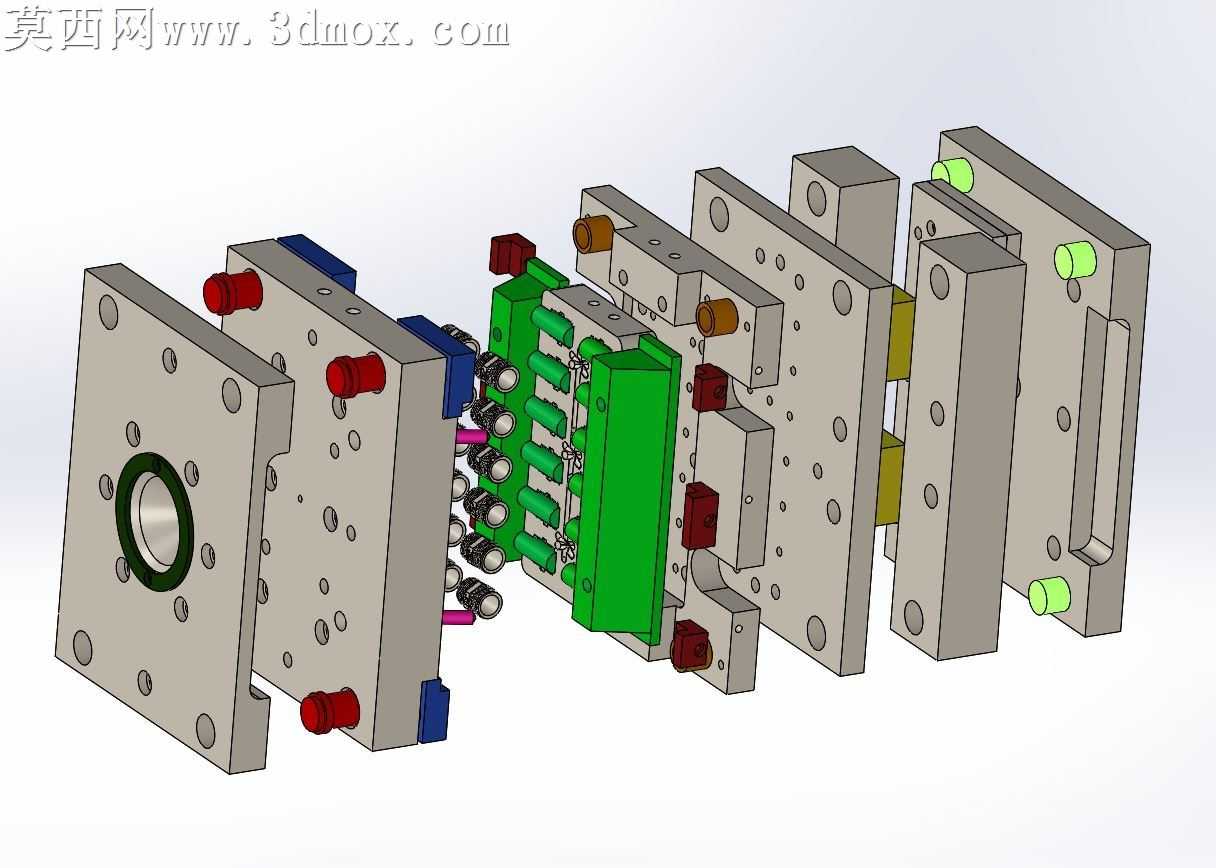

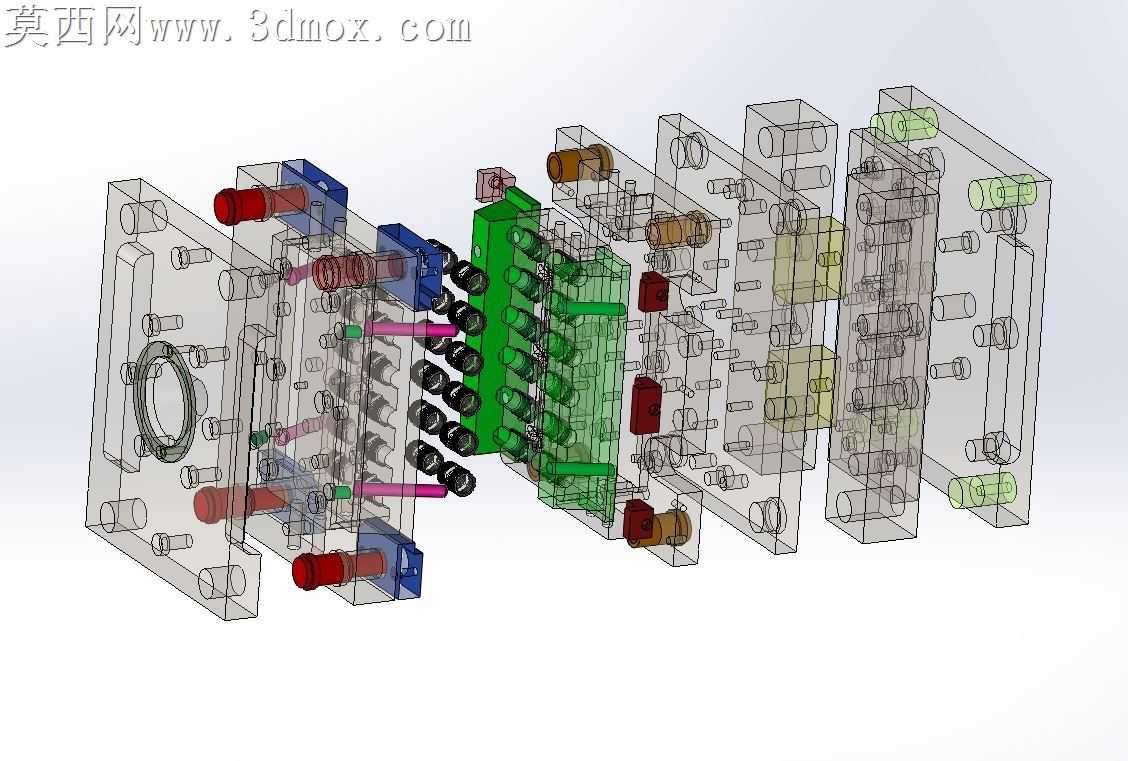

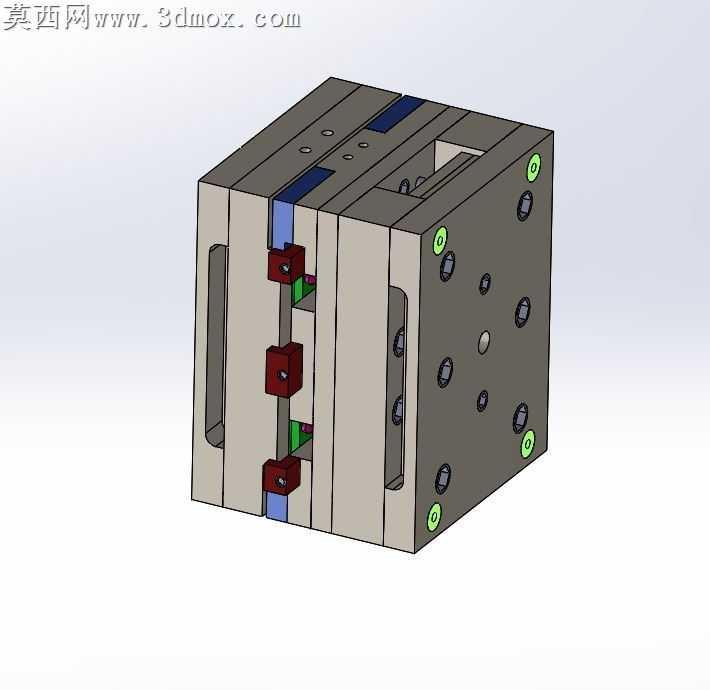

本套模具为针对镍嘴类小型塑胶零件设计的多型腔注射成型模具，整体采用标准模架搭配定制化模仁的结构方案，在三维建模过程中严格遵循注塑模具设计规范，从产品分型、型腔布局到冷却、顶出、导向系统均做了完整的参数化建模。建模阶段首先完成镍嘴产品的结构特征提取，针对产品细小的柱位、孔位特征做了脱模斜度校验，避免成型后出现粘模、拉伤问题；型腔采用1出16的对称平衡式布局，确保注塑过程中各型腔的熔料填充压力、填充时间保持一致，有效降低各模穴产品的尺寸差异，提升批量生产的良品率。模架部分选用标准龙记细水口模架结构，定模侧设置了独立的流道板，搭配细水口进胶方式，进胶点设置在产品非外观面的端面位置，成型后可自动切断浇口，减少后续人工修剪浇口的工序成本。模具的导向系统采用精密导柱导套配合，在动定模合模过程中提供精准的定位导向，避免合模错位导致模仁碰伤；侧抽芯结构针对产品的侧向凹槽特征设计了斜导柱抽芯机构，抽芯滑块采用耐磨钢材制作，配合压条、定位珠实现抽芯动作的顺畅与到位精准，开模时斜导柱带动滑块完成侧向抽芯动作后，顶出系统再将产品从动模仁上平稳顶出。冷却系统采用随形水路设计，在动定模仁内部围绕各型腔排布环形冷却水道，确保成型过程中模温均匀分布，缩短产品冷却定型时间，提升整体注塑生产效率；水路接口采用标准水嘴接头，方便生产现场的冷却水管道快速接驳。模具的紧固件、定位件均采用标准件建模，包括内六角螺丝、定位销、复位杆、顶针等零件均符合国标尺寸规范，可直接采购标准件进行装配，降低模具的加工制造成本。渲染阶段对模具各部件做了差异化材质赋予，模架部分采用45号钢的哑光金属材质，模仁部分采用模具钢的亮面金属质感，侧抽芯的压条、滑块等部件做了不同的材质色彩区分，冷却水路、紧固螺丝、导柱等零件也对应赋予了符合实际生产的材质属性，通过多角度渲染清晰展示模具的开合模状态、内部结构组成与各部件的装配关系，整套模型结构完整无缺失，可直接用于模具设计参考、结构评审以及生产加工的图纸输出依据。
