多腔式战斗帽注塑成型模具结构设计

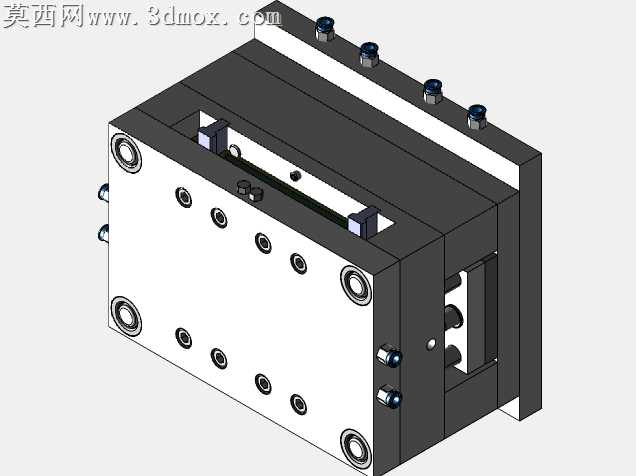

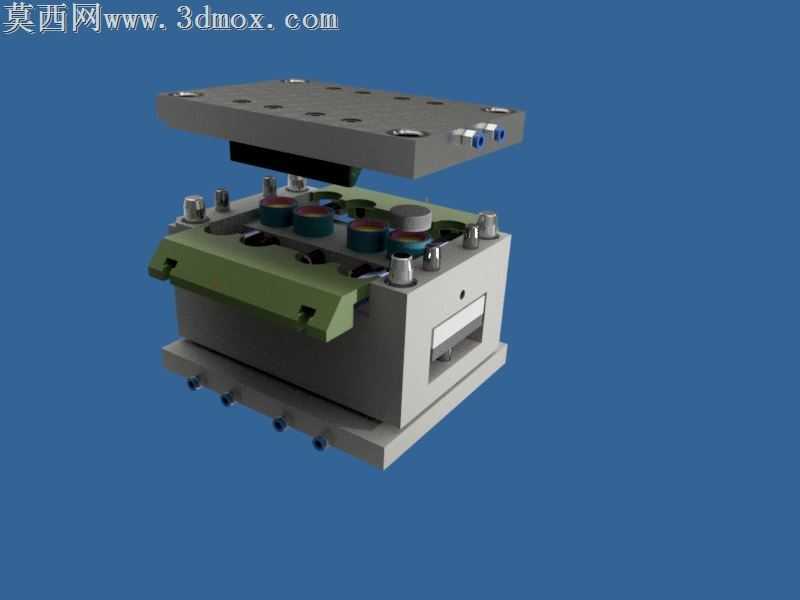

本套模具为针对战斗帽类塑胶零件开发的多型腔注塑成型模具，整体采用标准模架搭建，建模过程中严格遵循注塑模具设计规范，对各零部件的装配公差、配合间隙做了精准的参数化设定，可直接用于后续的加工出图与生产验证。模型整体分为上下模两大主体部分，上模部分设置有标准的注塑浇口套、定位环结构，上模板均匀排布多组型腔镶件，同时集成了冷却水路接口，水路采用环形回路设计，可在注塑过程中对型腔区域实现均匀温控，避免塑件出现冷却不均导致的翘曲、缩痕缺陷。下模部分对应设置多组型芯镶件，型芯与型腔的贴合面做了精准的分型面处理，分型面沿塑件外轮廓顺滑延伸，无尖角、倒扣等易导致飞边的结构缺陷，同时下模配置了侧抽芯滑块机构，针对战斗帽零件侧面的倒扣结构做了侧向抽芯设计，滑块采用斜导柱驱动结构，开模过程中可随动完成侧抽动作，无需额外设置驱动元件，有效简化了模具整体结构，降低了制造成本。模架部分采用标准三板式结构，上下模板之间设置有导柱导套组件，导柱与导套采用间隙配合设计，可保证开模、合模过程中的运动同轴度，避免型腔与型芯出现错位擦伤。模型渲染阶段，对不同功能的零部件做了差异化的材质赋予：模架主体采用钢材金属材质，设置了合适的金属粗糙度与反光参数，还原模具钢的哑光金属质感；滑块、镶件等活动部件采用军绿色硬质氧化表面材质，与模架主体形成清晰的视觉区分；冷却水路接口采用蓝色塑料材质，快速接头部分做了金属镀铬的高反光材质处理，整体渲染效果层次分明，可清晰辨识各部件的功能与装配位置。设计过程中优先考虑了生产效率与成型稳定性，多型腔的排布采用对称式布局，可保证注塑过程中各型腔的进料压力、保压压力均匀一致，有效降低不同型腔塑件的尺寸差异；推出机构设置在型芯侧，采用顶杆均匀排布的推出方式，顶杆位置避开塑件外观面，避免顶出痕迹影响塑件外观质量，整套模具结构紧凑，运动逻辑清晰，无冗余结构设计，可满足批量注塑生产的使用需求。
