工业注射模滑块抽芯机构三维设计

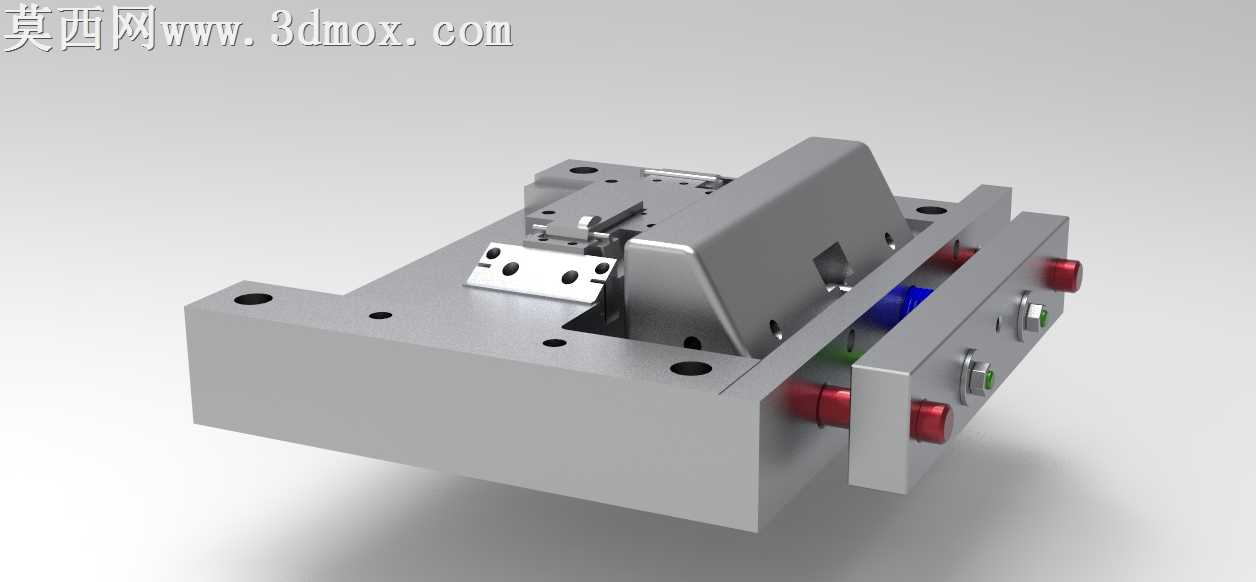

本作品为注射模滑块抽芯功能模块的三维设计成果，建模阶段严格遵循注塑模具设计规范，以参数化建模方式完成所有零部件的特征构建，从模架基体、滑块座、导向压条、锁紧楔到内置的弹簧复位组件、行程限位结构、侧向成型镶件，每一处特征都匹配实际模具加工的公差要求，不存在无法落地生产的非工艺特征。渲染环节采用金属工业材质体系，模架基体赋予哑光磨砂钢材材质，还原45号钢调质后的表面质感，滑块活动部件做轻微的金属光泽区分，弹簧部件采用弹簧钢特有的暗金属质感，红色的行程调节堵头赋予醒目的烤漆材质，通过三点布光搭建工业产品渲染场景，主光从侧上方投射凸显结构的立体层次，辅光弱化阴影死角，轮廓光勾勒模块的边缘线条，最终渲染图清晰呈现各部件的装配关系，无过曝或死黑区域。结构设计上，该滑块模块采用经典的斜导柱驱动抽芯逻辑，内置的复位弹簧保障开模后滑块可精准回到初始位置，侧面设置的调节堵头可适配不同抽芯行程的成型需求，锁紧楔在合模状态下牢牢锁紧滑块，避免注塑过程中滑块受料压后退产生飞边，导向压条与滑块的配合面做了耐磨结构设计，可延长模具的连续生产寿命。设计思路围绕注塑生产中侧向倒扣的成型需求展开，优先保障抽芯动作的顺畅性与复位精度，所有活动部件的行程都经过运动仿真校验，不存在干涉卡滞风险，模块整体采用标准化接口设计，可直接适配不同规格的两板模、三板模模架，减少模具设计的重复工作量，内置的弹簧预紧力参数经过合理测算，既保证复位动力充足，又不会因弹力过大造成部件磨损过快，各连接部位的螺丝孔位、销钉定位都符合模具设计的通用标准，具备较高的实际生产参考价值。
