精密可调式机械光圈光阑结构设计

做光学配套结构设计快十二年，经手的可调光阑结构少说也有三四十套，这次做的这款多叶片光圈结构，是专门给中小口径光学设备配套做的，适配场景覆盖了实验室光学平台光通量调节、工业视觉检测光路通光孔径控制、小型投影设备光路裁切几个常用方向。很多刚入行的结构工程师做光圈容易只盯着叶片开合的顺滑度，忽略实际安装后的边界干涉问题，这次建模的时候特意把安装配合面的公差带、叶片运动的全行程包络都做了全参数化校验，避免后期装调的时候出现叶片蹭外圈、拨杆卡滞的问题。

先讲实际使用里的核心需求，这类可调光圈在工业视觉检测线上的用量其实比民用相机里的大很多——不少做外观缺陷检测的工位，需要根据不同被测工件的反光特性调整通光孔径，控制进光量避免局部过曝丢失缺陷细节，这时候光圈的调节顺滑度、孔径的圆度保持能力就直接影响成像稳定性。之前接触过某款外购的光圈，在小开度下叶片拼接的多边形棱角太明显，通光孔出现明显的多边形棱边，打出来的光斑边缘有衍射条纹，直接导致视觉系统误判边缘缺陷，这次设计的时候特意优化了每片叶片的型线，在全行程开度范围内，通光孔的圆度误差控制在0.02mm以内，哪怕是最小开度下，也不会出现明显的多边形棱角，满足光学检测的光斑均匀性要求。

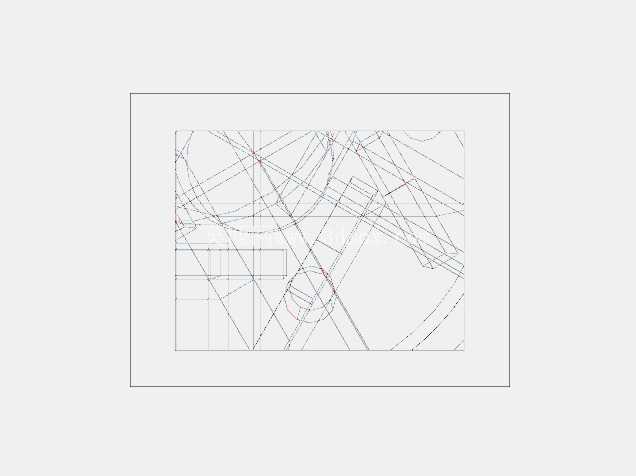

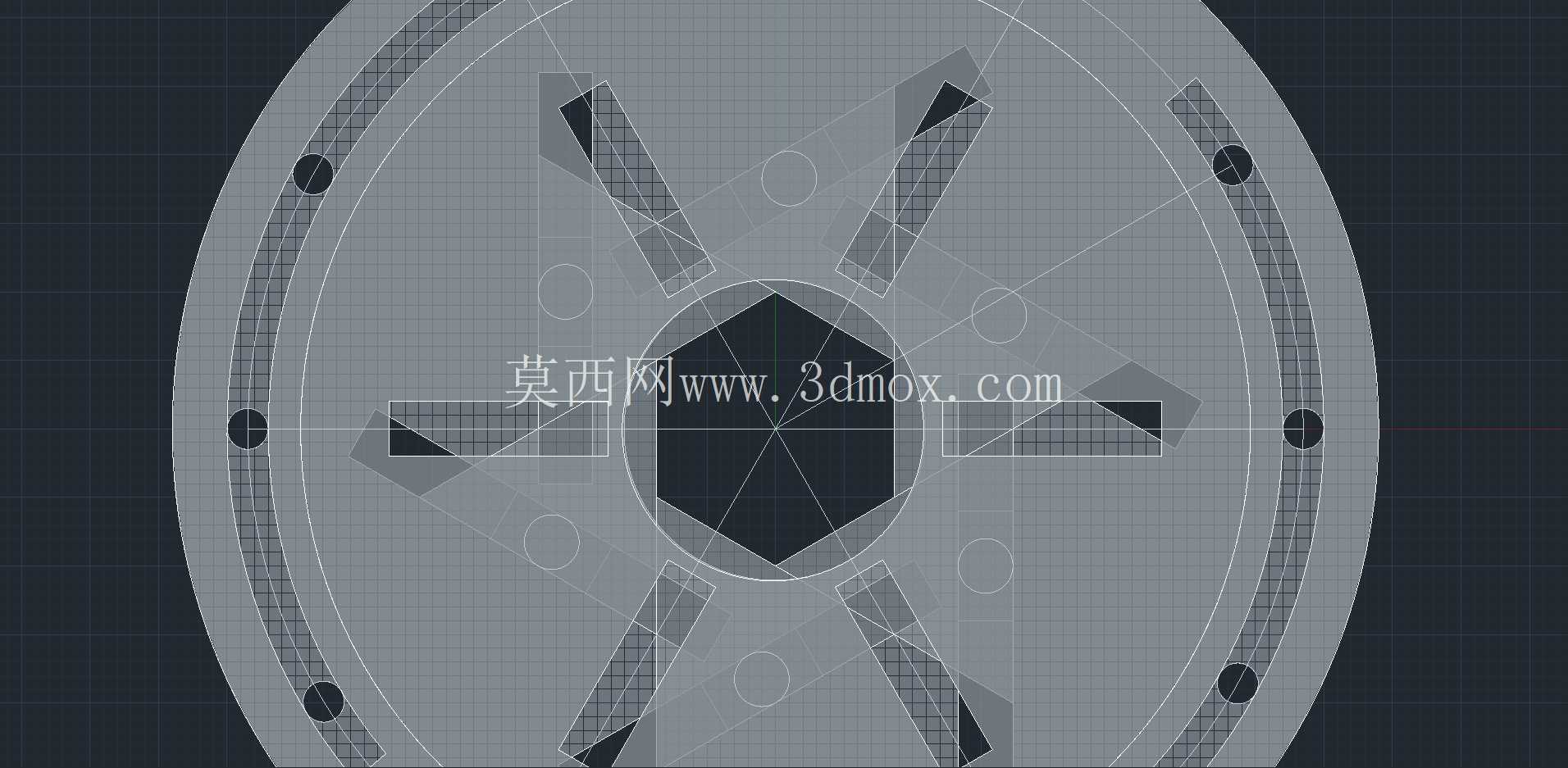

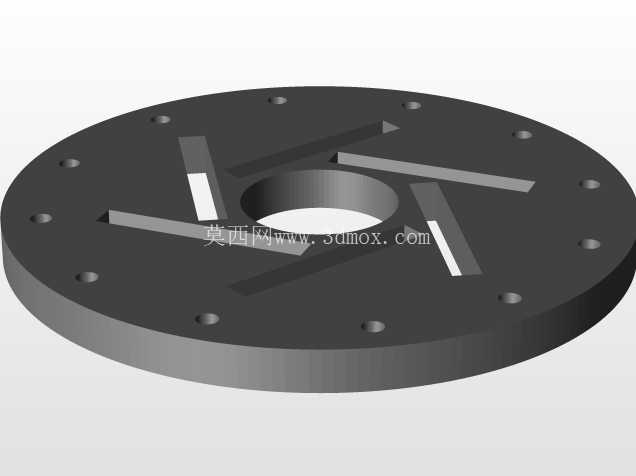

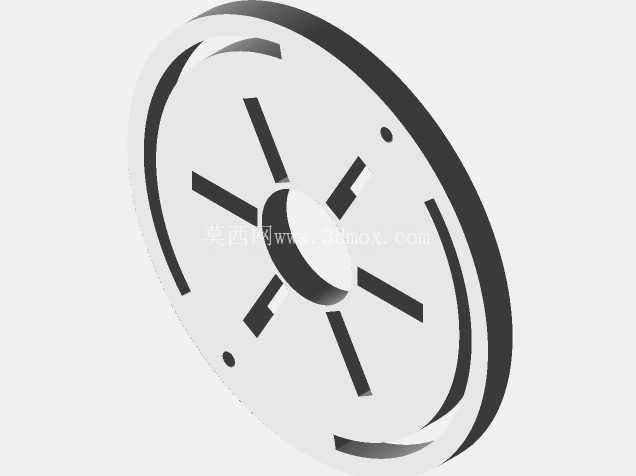

结构设计上，这款光圈采用了6片对称布置的遮光叶片，每片叶片通过两个定位销分别和固定座、转动调节盘连接，转动调节盘的时候，叶片会沿着固定座的导向槽同步做圆弧摆动，实现通光孔径从最小2mm到最大28mm的连续可调。很多新手做这类结构的时候容易把叶片的转动副间隙留得不合理，间隙小了温度变化的时候容易卡滞，间隙大了叶片会出现晃动，导致通光孔中心偏移，这次建模的时候把转动副的配合间隙设置在0.008mm到0.015mm之间，既保证常温下调节顺滑，在-10℃到60℃的工业现场环境温度范围内，也不会因为材料热胀冷缩出现卡滞问题。固定外圈的安装止口做了φ36mm的标准配合尺寸，安装端面的平面度公差控制在0.01mm，和光学镜筒的配合面可以直接贴合，不需要额外加调整垫片就能保证通光孔和光轴的同轴度，同轴度误差全程不超过0.03mm，避免出现通光孔偏心导致的光路偏斜。

安装边界这块，整个光圈的总厚度控制在8mm，调节拨杆的突出高度只有3mm，不管是装在紧凑的工业镜头尾部，还是嵌在光学平台的调整架里，都不会和周边的滤光片、透镜座产生干涉。调节盘的转动扭矩特意做了阻尼优化，不需要额外加锁紧结构，调整到任意开度都能保持位置稳定，不会因为设备运行的轻微震动导致孔径自行变化，这点在流水线在线检测设备上尤其重要——之前有客户现场的设备因为光圈没有阻尼，运行半个月后孔径自己变小，导致成像亮度不够，整条线停了两个小时排查问题，这次的结构特意在调节盘和固定座之间加了一层聚四氟乙烯阻尼片，转动手感均匀，长期使用也不会出现阻尼衰减的问题。

叶片材料选用的是0.1mm厚的铍青铜片，表面做发黑消光处理，既保证叶片的刚度不会长期使用出现变形，又能避免叶片表面反光产生杂散光，影响光学系统的成像对比度。固定座和调节盘采用硬质阳极氧化的铝合金材质，重量只有12g，哪怕是装在小型无人机的航拍吊舱里，也不会增加太多负载，不会影响云台的动态平衡。之前做过一款不锈钢材质的光圈，重量接近30g，装在小型云台上的时候，高速转向的时候会出现明显的抖动，换成铝合金材质之后重量降了六成，动态响应表现好了很多。

从建模的细节来说，所有的转动销孔都做了倒角处理，避免装配的时候销子切屑掉落到叶片之间造成卡滞，叶片的边缘做了0.05mm的圆角，不会因为长期摩擦产生金属碎屑掉落到光路里。整个结构的装配顺序也在建模阶段做了验证，不需要专用工具，按照固定座-叶片-调节盘-压圈的顺序就能徒手完成装配，后期维护的时候如果有叶片损坏，拆开压圈就能单独更换，不需要整个光圈报废，降低了使用端的维护成本。

实际测试下来，这款光圈的调节寿命可以达到一万次以上，全程没有明显的卡滞点，通光孔的中心偏移量全程控制在允许范围内，不管是用在实验室的光学实验平台，还是工业现场的视觉检测工位，或是小型光电设备的光路调节环节，都能满足使用要求。很多人觉得光圈结构简单，就是几片叶子转一转，但真要做到全行程顺滑、圆度达标、安装适配性强，每个尺寸细节、配合公差都得抠到位，不然到了实际使用场景里，各种小问题都会冒出来，这也是做精密机械结构必须抠细节的原因。
