空气发动机配套垫圈结构设计图纸

在小型航空动力类空气发动机的装配体系中，垫圈这类看似不起眼的环形零件，实则承担着密封承压、间隙补偿、载荷分散的核心作用，是保证发动机气路密闭性、连接结构稳定性的关键基础零件。本次呈现的垫圈结构，针对空气发动机的特定装配工位设计，从截面结构来看，采用带台阶的环形构型，并非普通平垫圈的等厚度设计，这种台阶结构能够适配装配位置的阶梯型安装槽，在轴向压紧时实现两个不同直径接触面的同步贴合，避免单一平面压紧带来的局部应力集中，同时能在气路压力波动时，通过台阶面的形变补偿抵消连接面的微观间隙，降低压缩气体泄漏的概率。

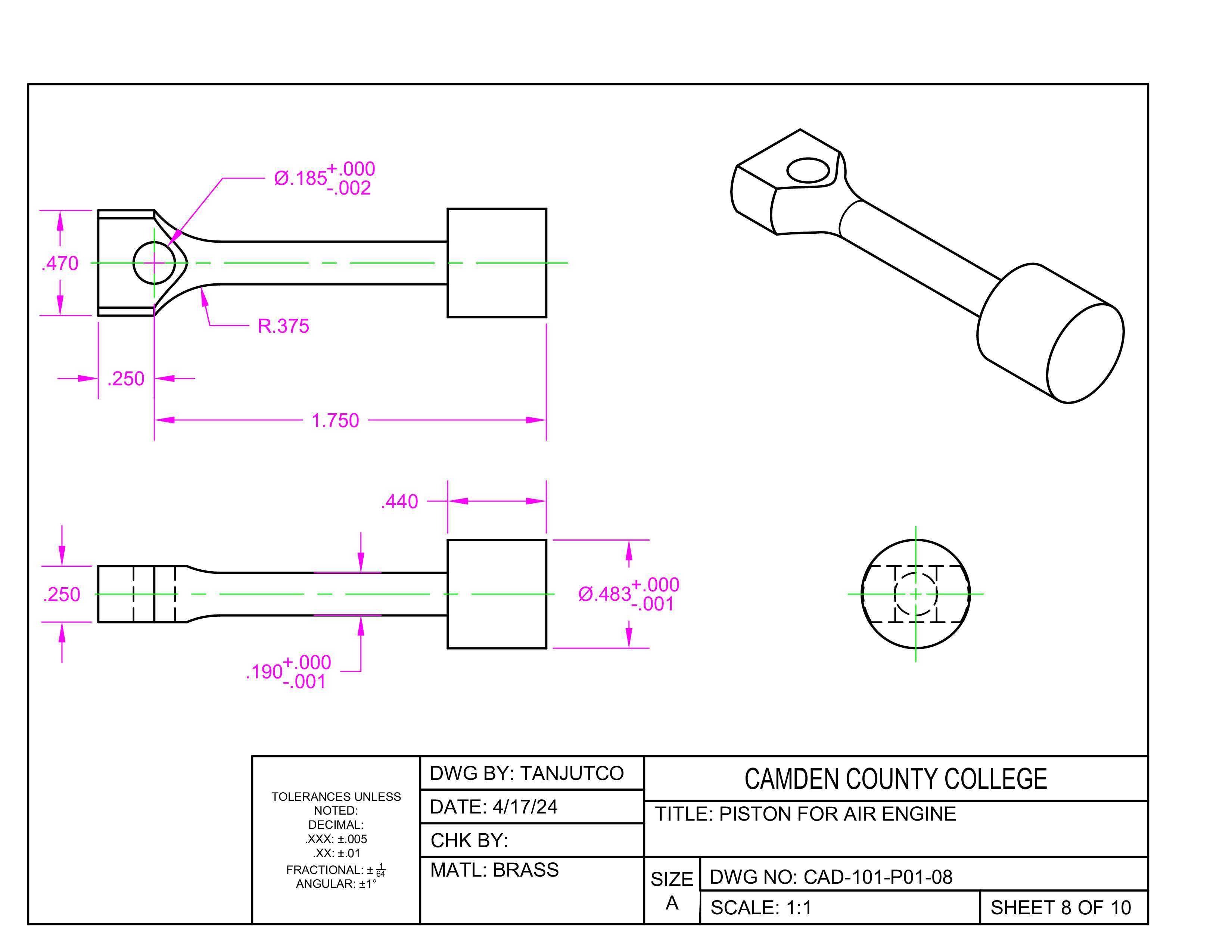

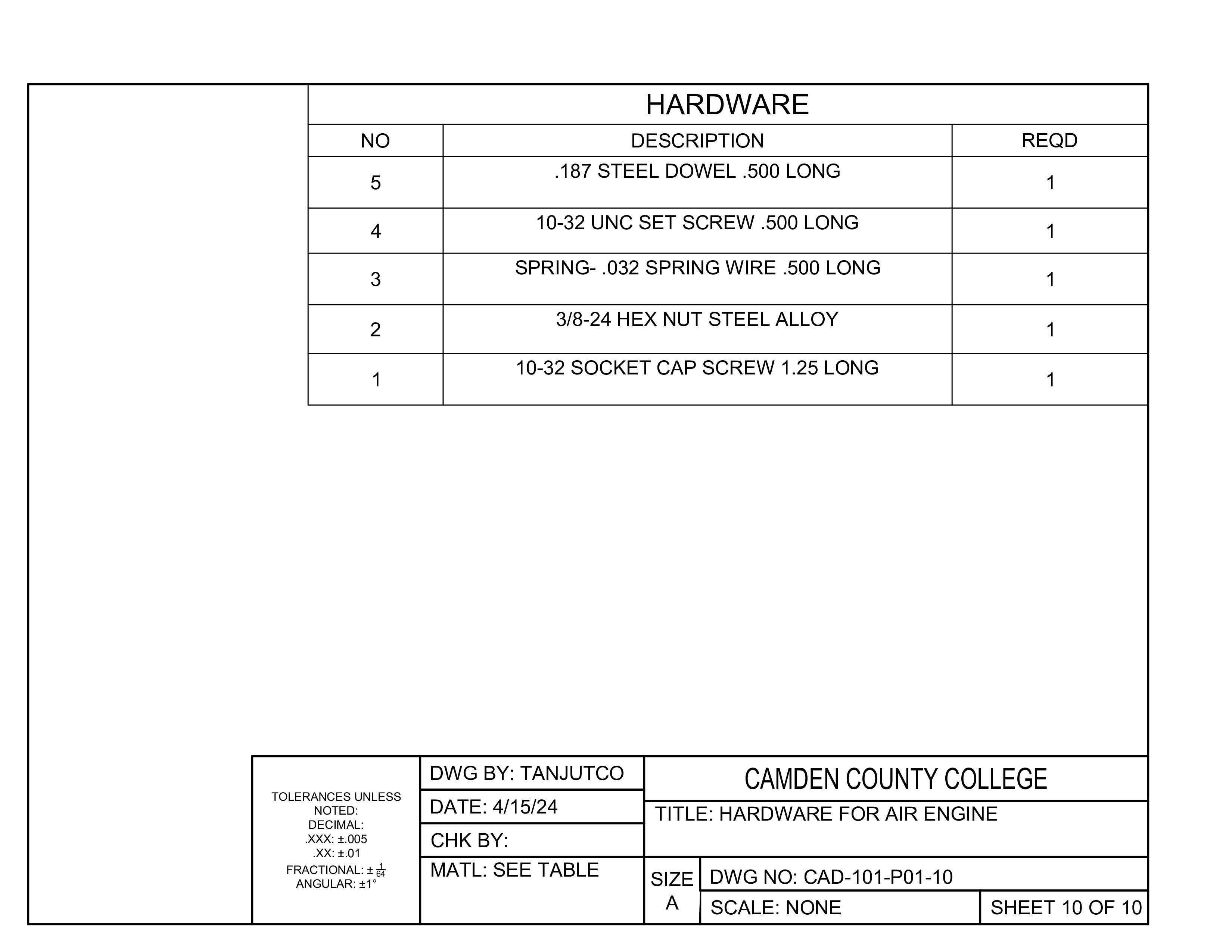

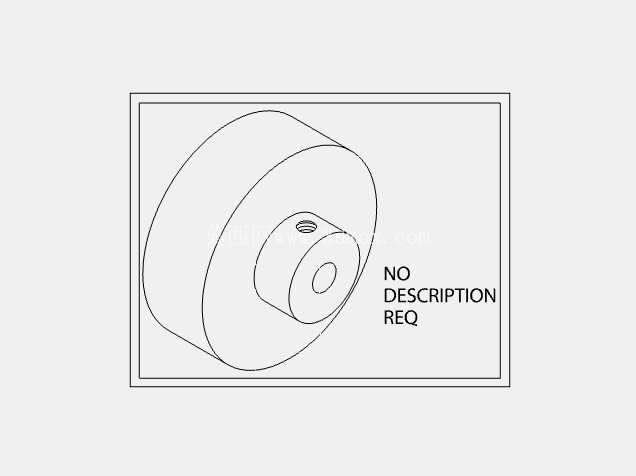

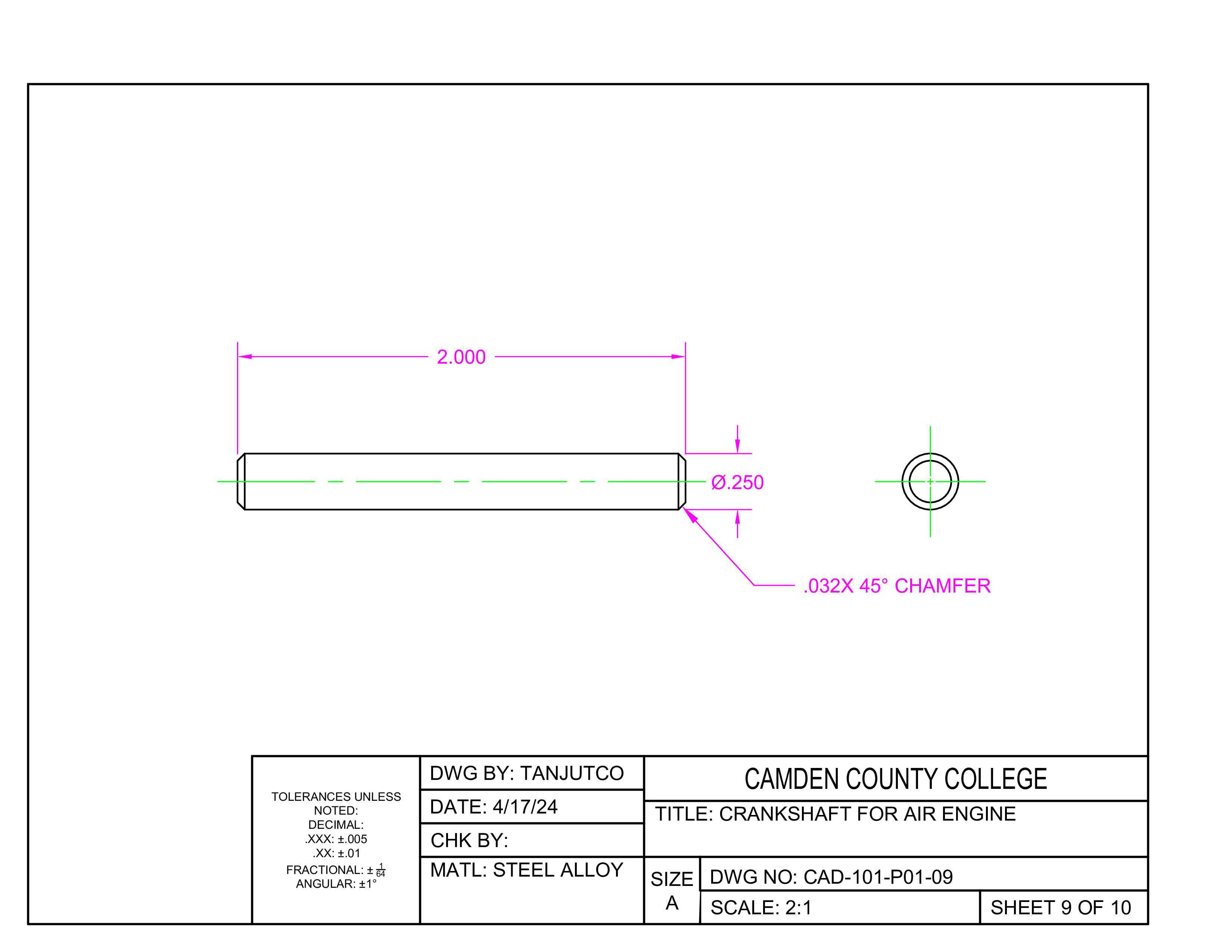

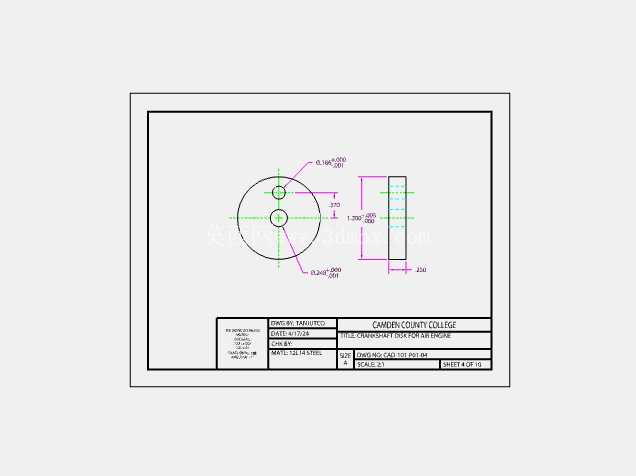

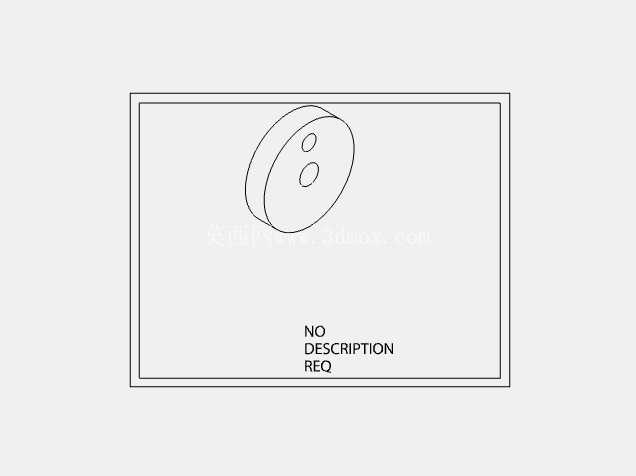

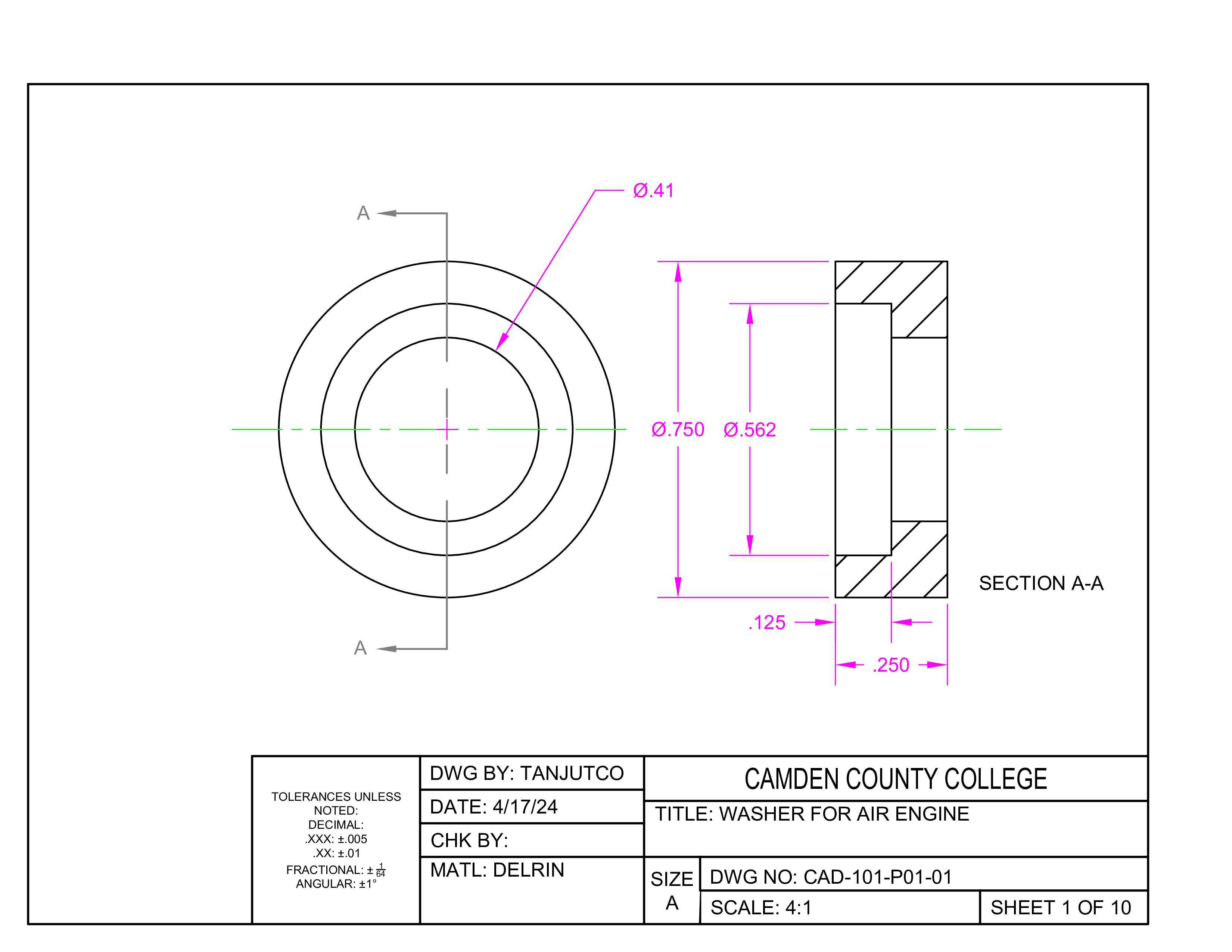

从尺寸边界来看，该垫圈的最大外圆直径为0.750英寸，内孔通径为0.562英寸，台阶位置的外圆直径为0.41英寸，轴向总厚度为0.250英寸，台阶段的轴向厚度为0.125英寸，所有尺寸的公差标注遵循通用机械加工的精度要求，形位公差控制在1°的角度偏差与0.005英寸的线性偏差范围内，能够满足常规铣削、车削加工的工艺要求，不需要特殊的高精度加工设备即可实现批量生产。材料选用聚甲醛树脂，也就是常说的赛钢材料，这种材料具备优异的自润滑性、尺寸稳定性与耐疲劳性能，在空气发动机的常温工作区间内，不会出现明显的蠕变变形，同时相较于金属垫圈，能够有效降低装配时对配合金属零件表面的压伤风险，在反复拆装维护后仍能保持稳定的密封性能与尺寸精度。

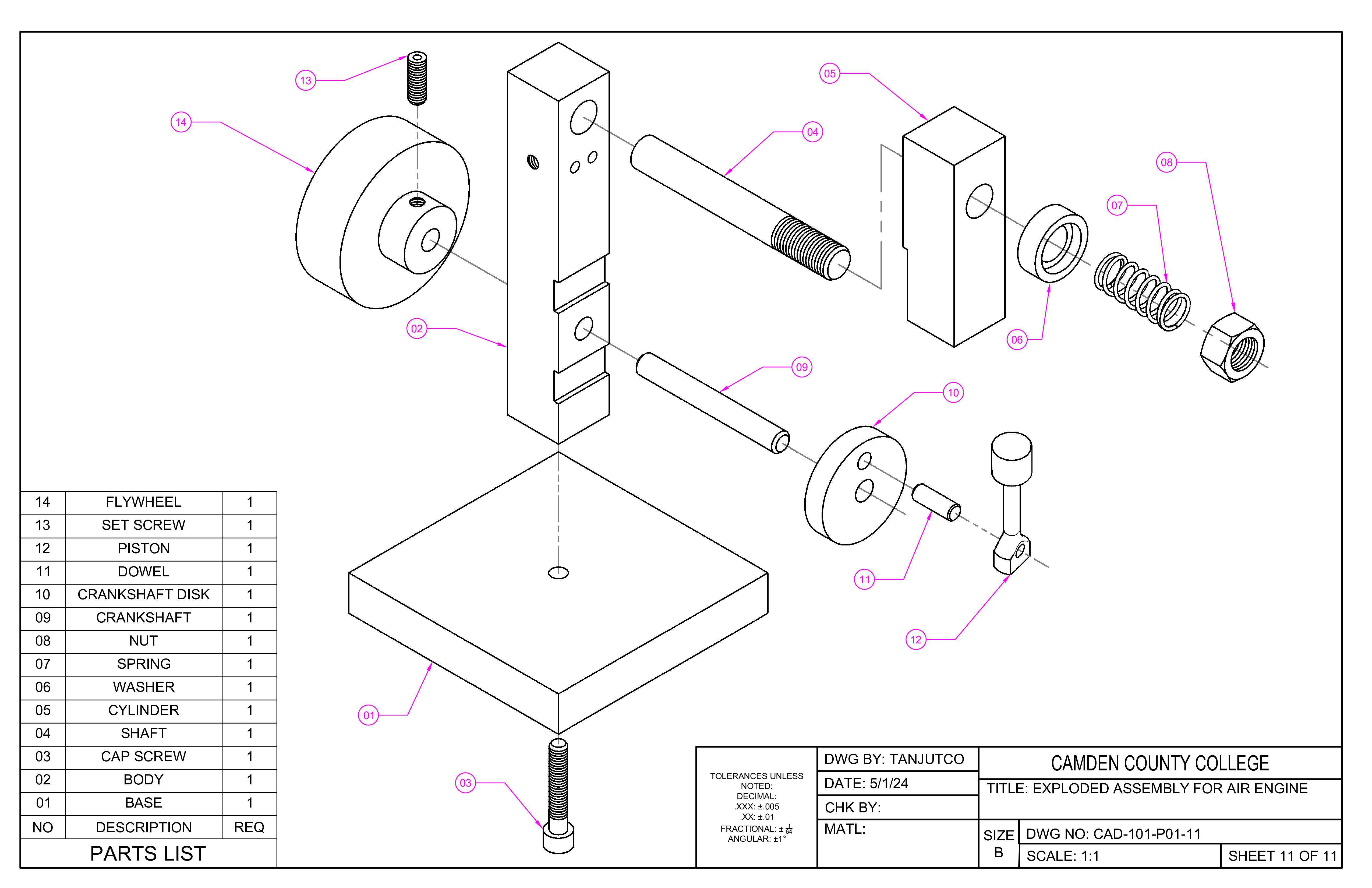

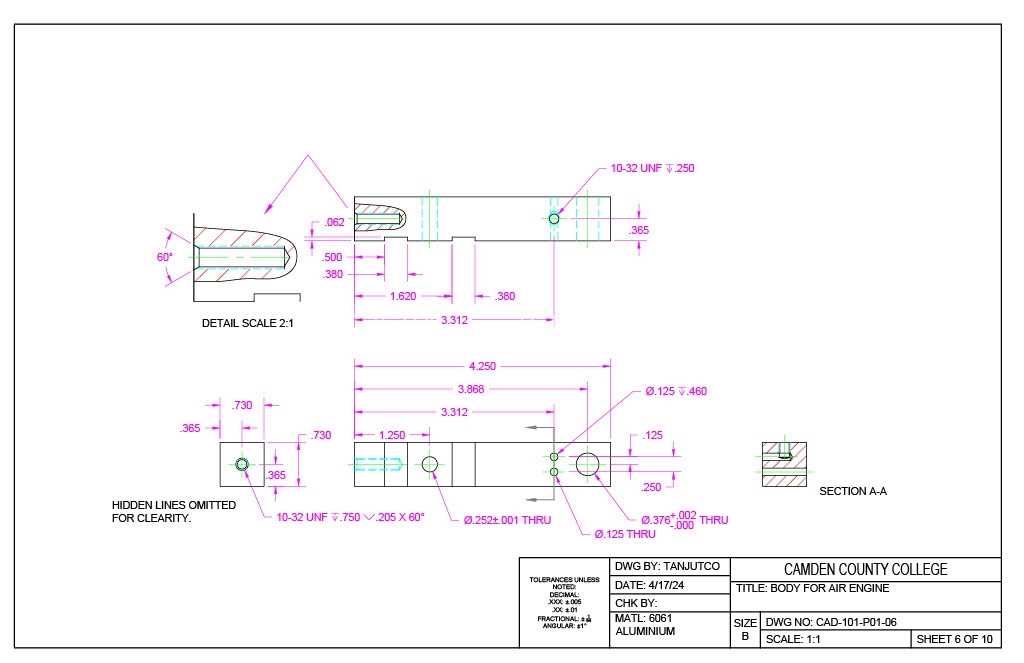

在实际装配场景中，该垫圈安装在空气发动机的气路连接节点位置，一侧与发动机壳体的阶梯安装槽贴合，另一侧与压紧端盖接触，当端盖通过螺栓锁紧时，垫圈的两个环形端面分别承受轴向压紧力，台阶结构恰好嵌入壳体的内槽中，既能够实现径向的定位，避免垫圈在工作过程中出现径向窜动，又能够在气路带压时，利用气体压力对垫圈台阶端面的作用力，进一步提升密封面的贴合压力，实现压力自紧的密封效果，这种设计相比传统的平垫圈加密封圈的组合结构，减少了零件数量，降低了装配复杂度，同时避免了橡胶密封圈在长期使用后出现老化、开裂导致的密封失效问题。

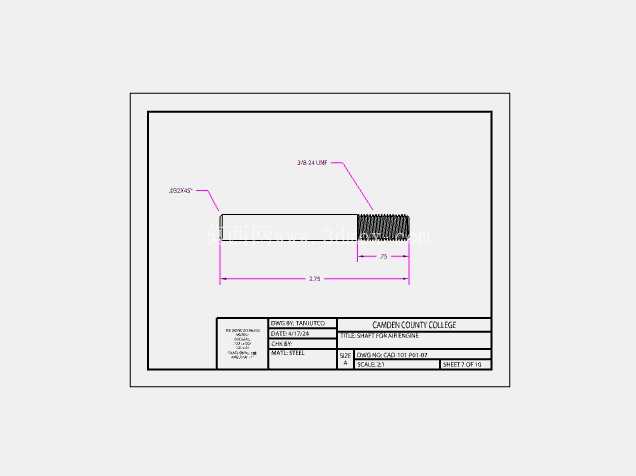

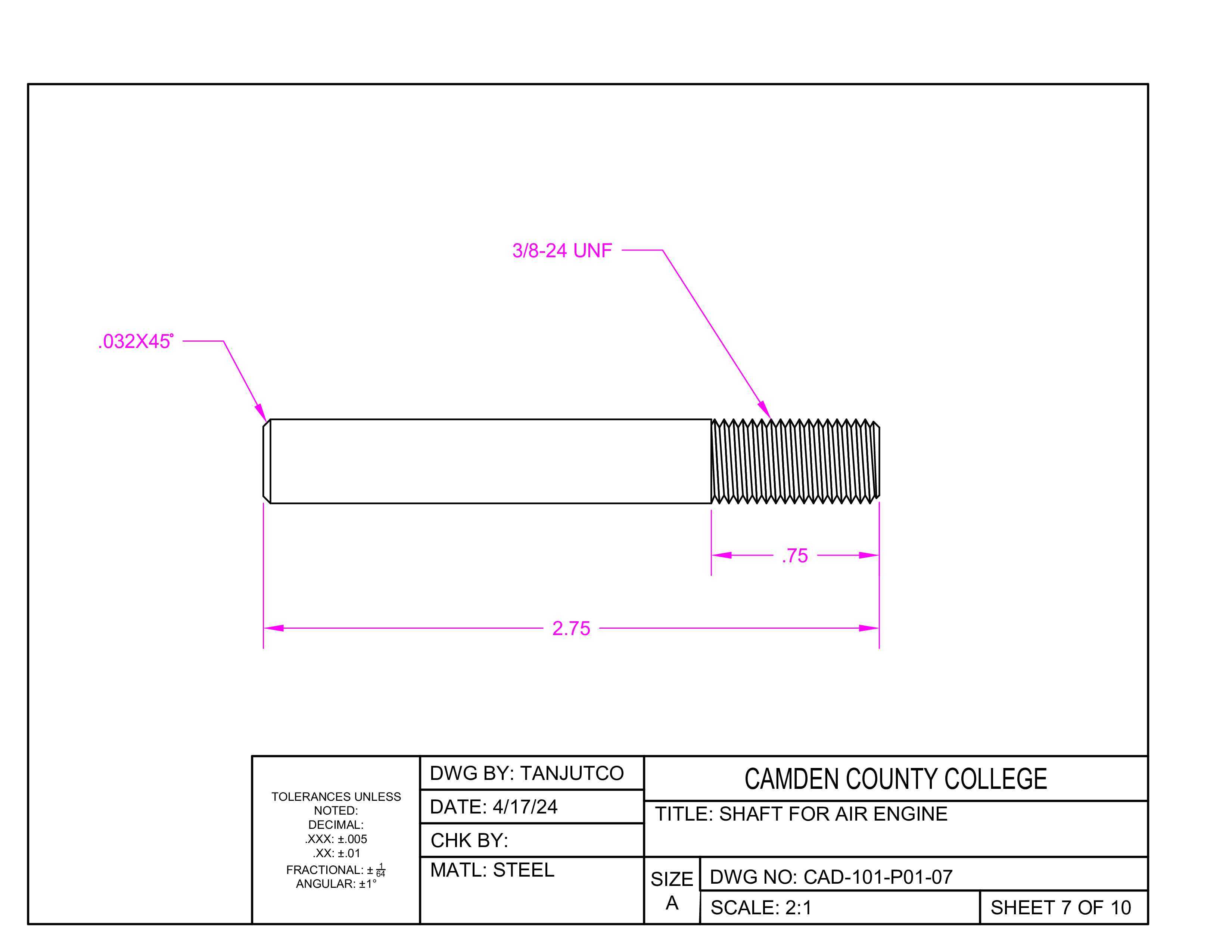

从设计思路层面，该零件的构型完全围绕装配工位的实际约束展开，没有多余的结构设计，所有尺寸参数均匹配对应安装位置的边界条件：内孔直径匹配穿过该位置的传动轴外径，保证足够的间隙避免与运动部件发生摩擦；外圆直径匹配安装槽的内径，实现径向定位不需要额外的定位销结构；厚度尺寸匹配装配位置的轴向间隙，保证锁紧后能够获得合适的压缩量，既不会因为压缩量过大导致材料塑性变形，也不会因为压缩量不足导致密封失效。在三维建模过程中，这类零件需要重点关注台阶面的过渡圆角处理，避免尖角位置出现应力集中，同时在工程图绘制时，需要明确标注各个配合面的表面粗糙度要求，保证密封面的平面度与光洁度满足密封需求，避免因为加工表面的微观划痕导致气体泄漏。

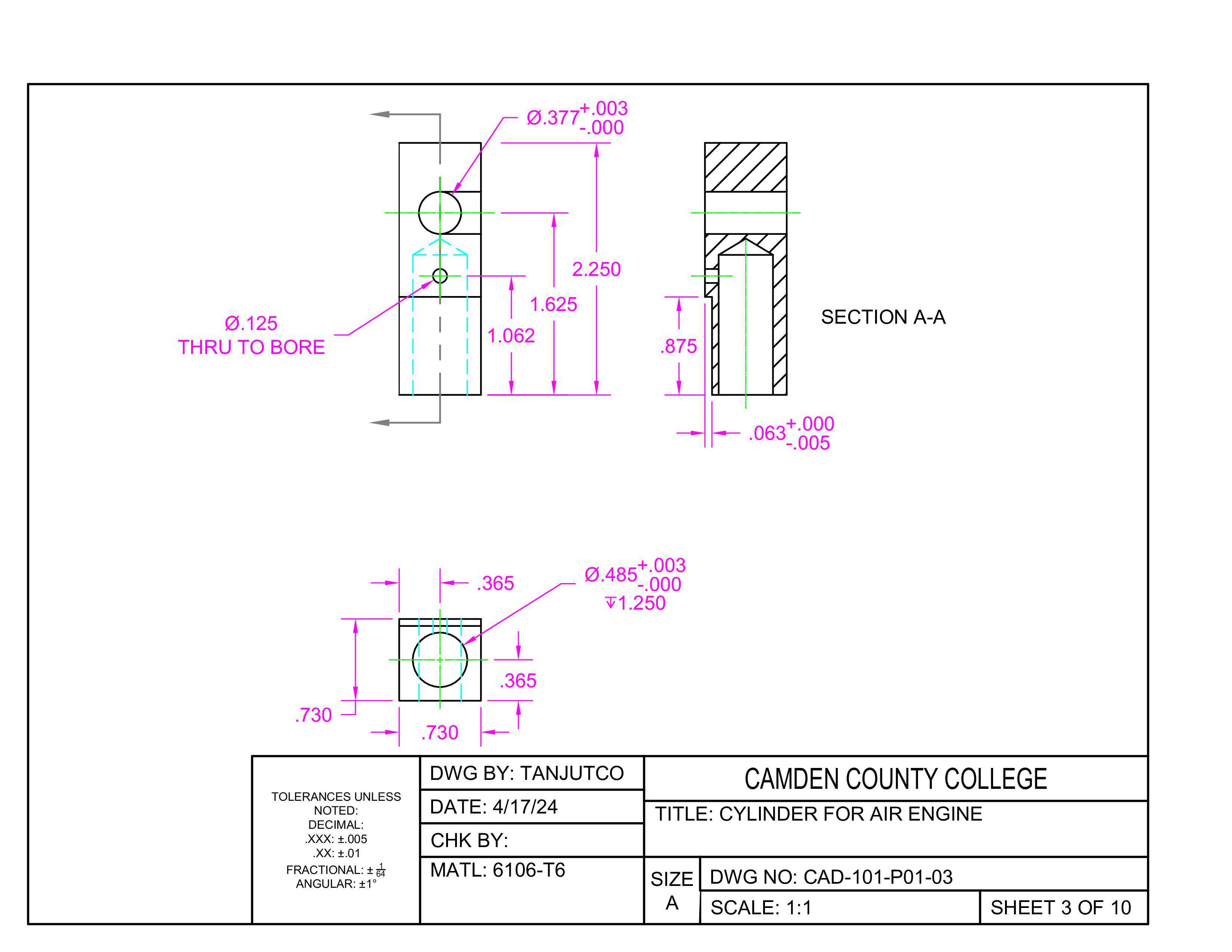

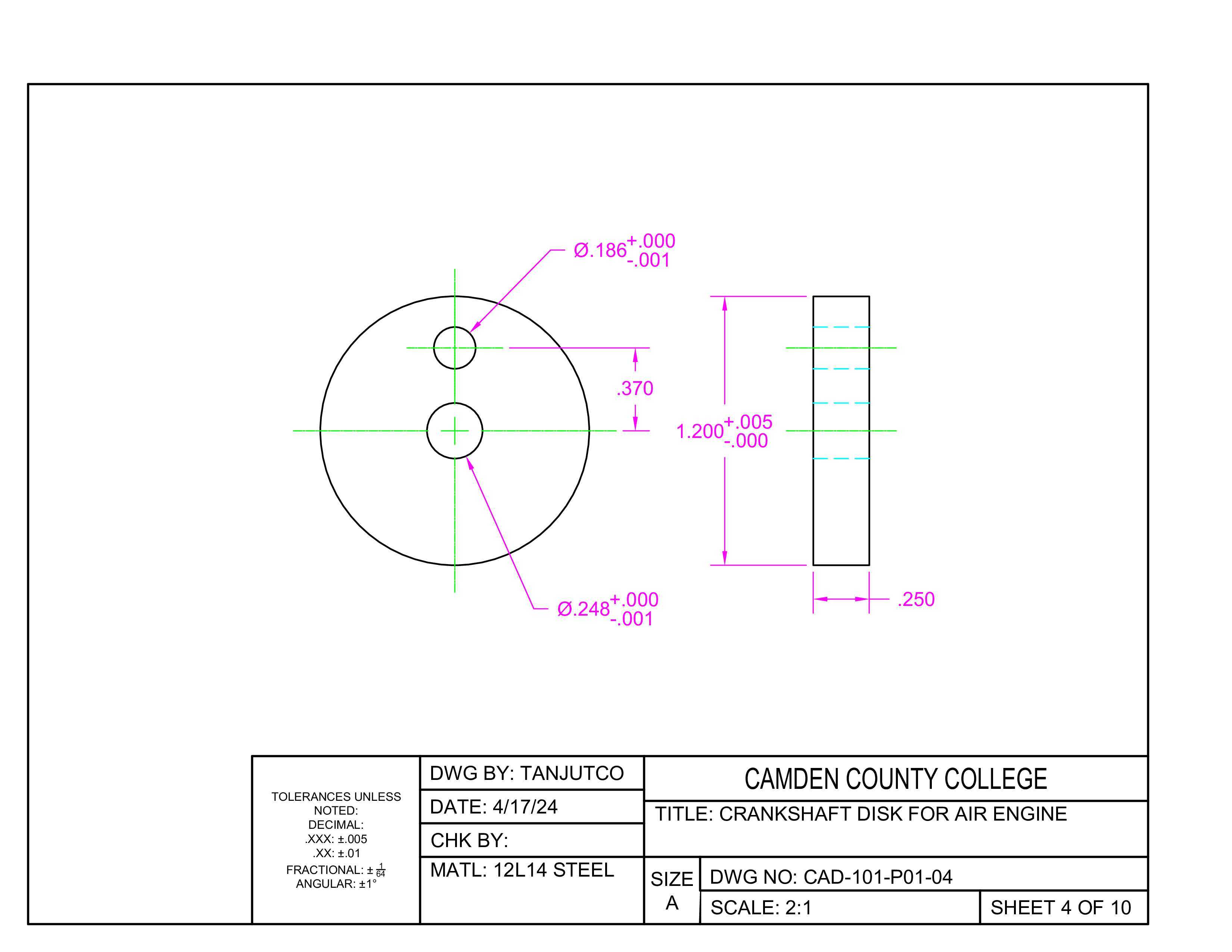

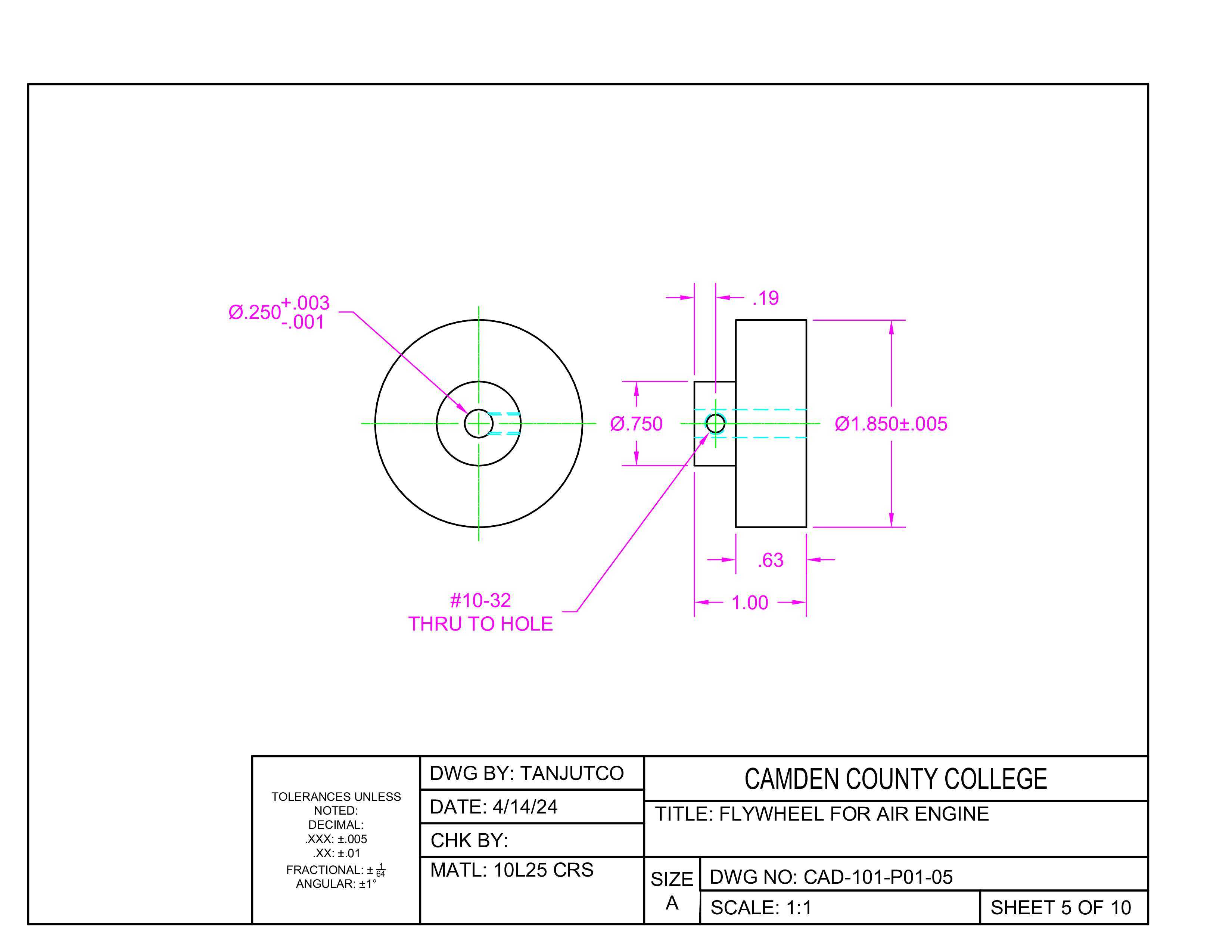

在空气发动机的整体测试场景中，这类垫圈的性能直接影响发动机的输出效率，如果垫圈出现密封失效，会导致气路压力损失，直接降低发动机的输出扭矩与运行稳定性，严重时甚至会因为气体泄漏导致发动机无法正常启动。因此在设计过程中，除了尺寸与结构的匹配，还需要充分考虑材料在工作温度、压力环境下的性能变化，聚甲醛材料的使用温度范围能够覆盖小型空气发动机的常规工作温度，不会因为工作过程中的轻微温升出现材料软化，同时具备足够的抗压强度，能够承受螺栓锁紧时的压紧力与气路的交变压力载荷，长期运行下的形变量控制在允许范围内，不需要频繁更换维护。
