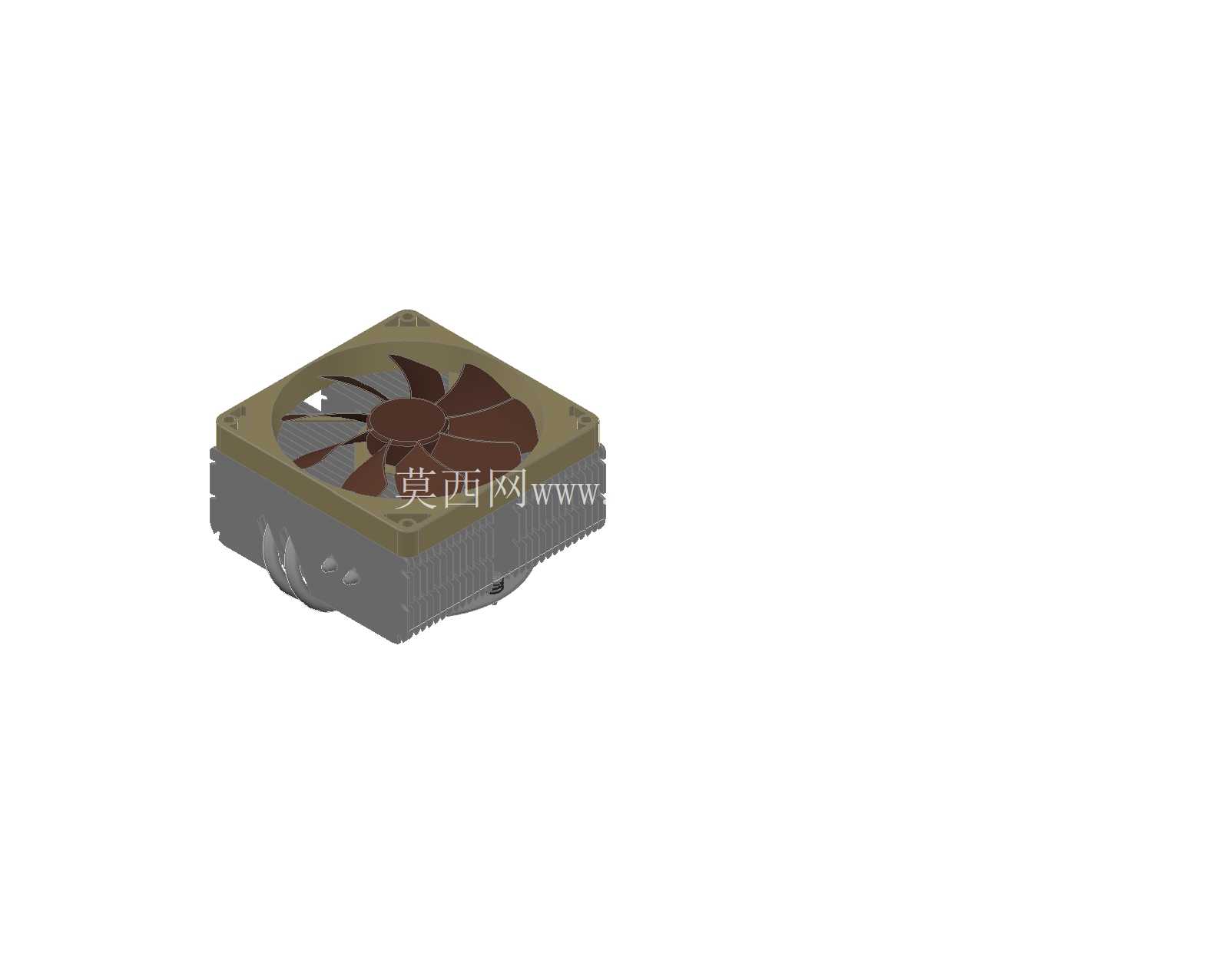

下吹式L9x65规格CPU风冷散热结构

做消费电子结构设计快十二年，经手的台式机散热方案没有一百也有八十，这次做的L9x65规格下吹式风冷结构，是专门给ITX紧凑型装机场景做的适配方案，很多刚接触小机箱装机的工程师容易忽略散热的安装边界，最后要么和内存马甲干涉，要么盖不上侧板，这个模型在做结构简化的时候，特意把所有安装干涉的校验边界都留了出来，方便做整机布局的时候直接调用校验。

从实际用途来说，这类下压式风冷和塔式侧吹的应用场景完全不同，塔式散热是把热量顺着风道往机箱尾部排，适合中塔以上大机箱走水平风道的配置，而下吹式的出风是直接朝向主板PCB表面，除了带走CPU核心的热量之外，还能顺带覆盖CPU周边的供电VRM模块、内存颗粒以及M.2固态硬盘的散热区域，对于没有多余风扇位的ITX机箱来说，相当于一个散热模块同时兼顾多个发热源的散热需求，不用额外给供电或者固态加装小散热片，能省出不少机箱内部的宝贵空间。

设计思路上最开始做参数选型的时候，首先卡死的就是65mm的总高度边界，这个尺寸是目前多数10L以内ITX机箱的CPU散热高度兼容阈值，超过这个高度就会和侧板或者电源位产生干涉，所以在鳍片排布的时候没有盲目追求鳍片面积，而是把鳍片的间距控制在1.8mm，这个间距是兼顾风压和进风量的平衡点——如果鳍片太密，小尺寸风扇的静压不够，风根本吹不透鳍片组，热量积在鳍片根部散不出去；如果鳍片太疏，整体散热面积不够，TDP承载能力上不去，压不住65W及以上的桌面级CPU。底座部分做的是正方形直触结构，安装孔位完全适配主流的LGA1700、AM5等当前主流桌面CPU插槽规格，扣具的避让槽也做了足够的深度，不会和插槽周边的电容元件产生干涉，很多新手建模的时候容易忽略扣具的安装空间，最后实际装配的时候扣具压不下去，或者硬压刮伤主板PCB，这个模型里把扣具的活动空间都做了预留，调用的时候不用再二次校核扣具行程。

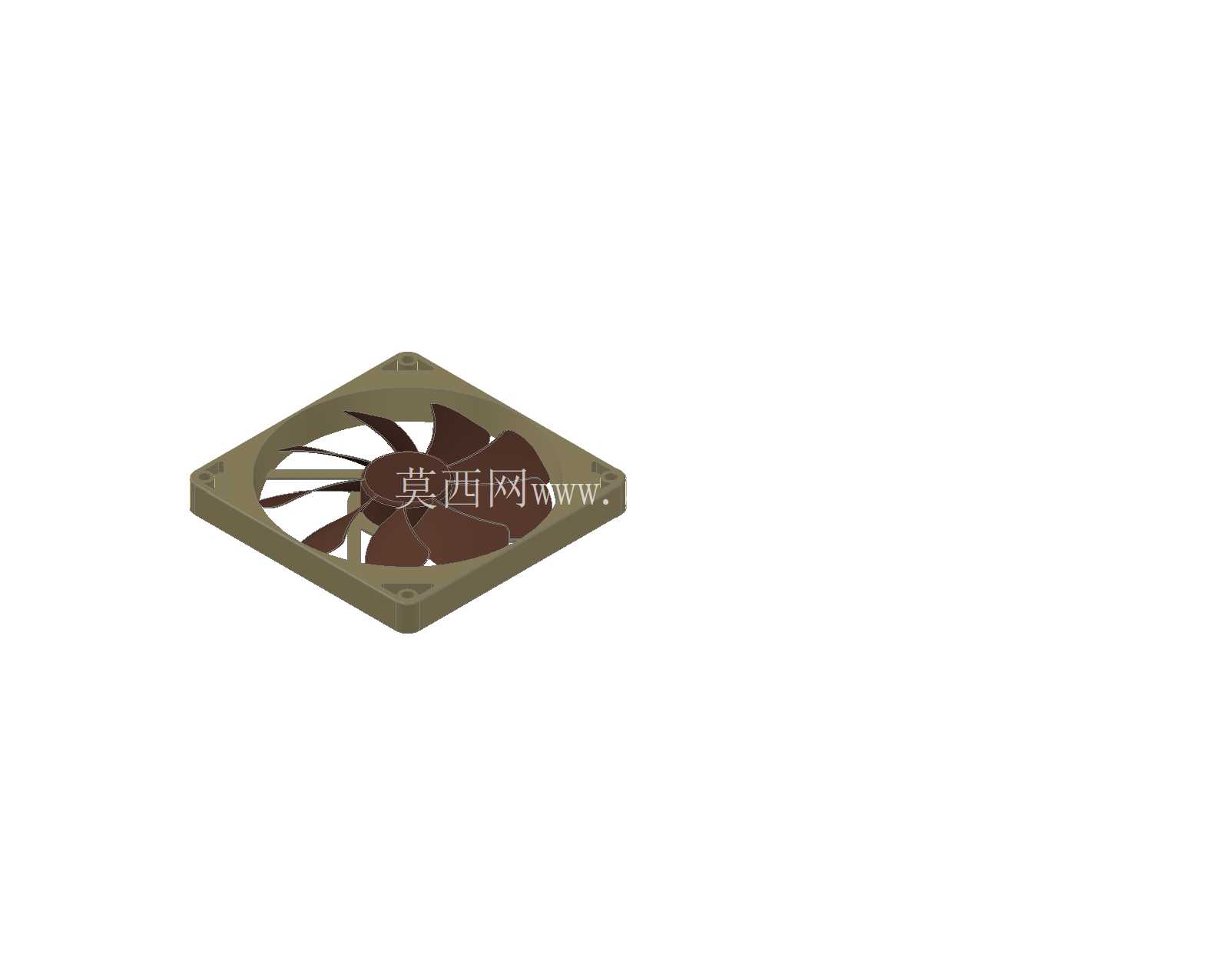

风扇部分选的是9cm规格的液压轴承扇，和90x90mm的鳍片外廓完全匹配，没有突出鳍片边缘，不会和内存的高马甲产生干涉——很多下压式散热为了堆风量会把风扇做的比鳍片大一圈，结果装的时候刚好卡在内存马甲上面，要么只能装矮条内存，要么被迫抬高风扇，进一步增加总高度，违背小机箱装机的初衷。扇叶的弧度做的是后掠式设计，能在相同转速下获得更高的静压，毕竟下压式散热需要风垂直穿透鳍片组，对风扇静压的要求比侧吹式高不少，后掠式扇叶还能降低切割空气的风噪，日常低负载下转速控制在1500转以内的时候，噪音基本可以忽略，适合对噪音有要求的办公类小主机场景。

鳍片部分用的是穿FIN工艺结构，热管和鳍片的接触间隙控制在0.1mm以内，保证热量从底座到鳍片的传导效率，没有做过多的花哨造型，毕竟散热结构的核心是热交换效率，多余的造型除了增加风阻之外没有实际意义。底座和CPU接触的面做了平面度校验，整体平面度控制在0.05mm以内，实际安装的时候只需要涂很薄一层硅脂就能填充微观间隙，不会因为接触面不平导致热阻升高。

做这个简化模型的时候，特意把非核心的倒角、卡扣细节做了简化，保证在做整机装配的时候，线框模式下不会因为过多细碎线条影响视图操作的流畅度，同时所有的安装边界、干涉校验尺寸都和实际量产产品保持一致，不管是做机箱结构设计的时候校核散热兼容空间，还是做PC硬件装机方案的三维预组装，都可以直接调用，不用再反复核对尺寸。要注意的是这个模型是用于布局校验和可视化展示的简化版本，核心的安装尺寸、外廓边界都做了精准还原，但是鳍片的微观厚度、热管的内部烧结结构这些不影响装配校验的部分做了简化处理，如果要做散热的热力学仿真，还需要进一步细化鳍片和热管的内部结构参数，日常的结构布局、装配干涉校验用这个版本完全足够，能大幅减少重复建模的工作量。
