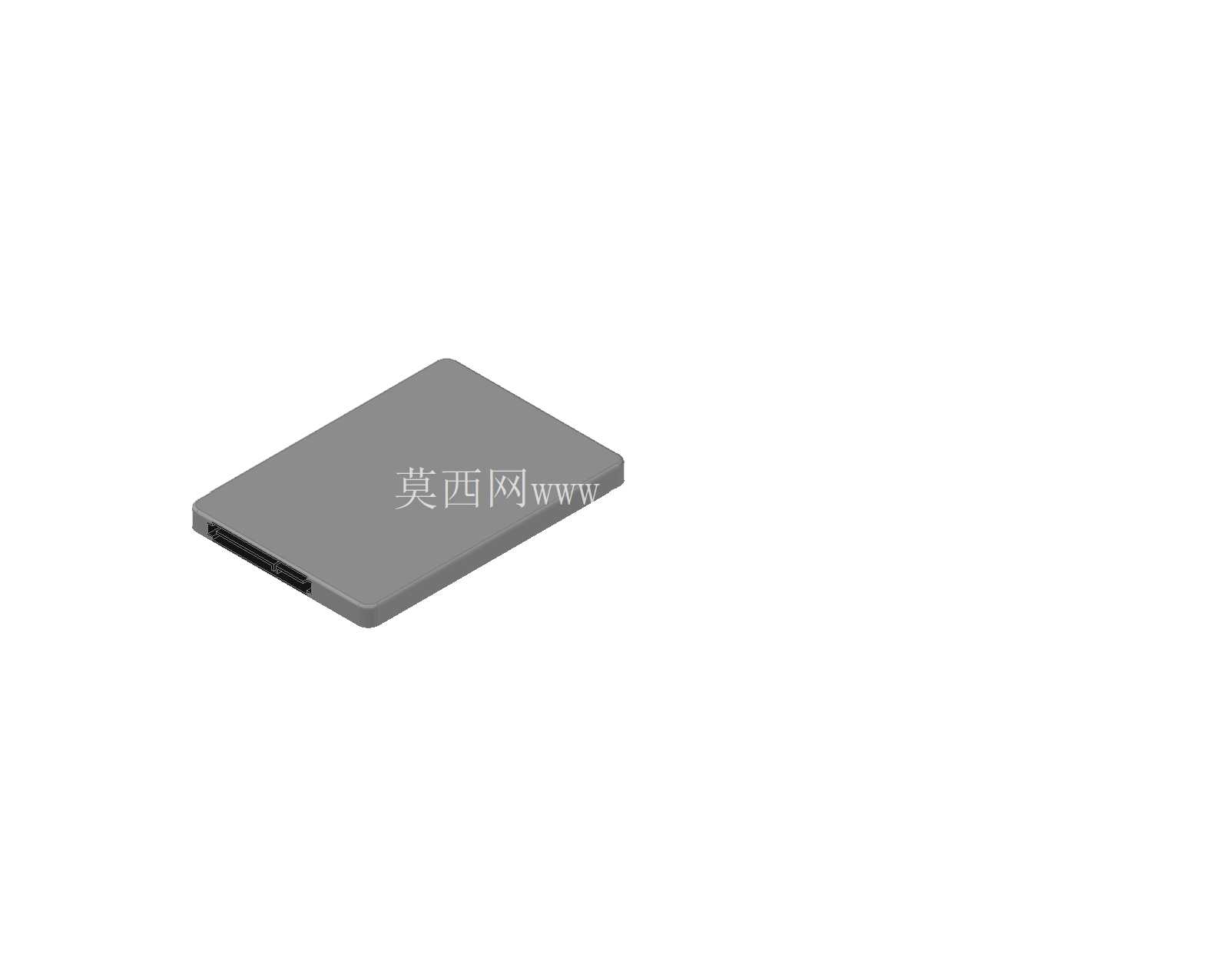

2.5英寸SATA接口机械硬盘结构三维建模

在日常的消费电子结构设计、工控设备存储扩展、小型化整机装配的三维布局工作中，2.5英寸规格的SATA硬盘是出现频率极高的标准存储部件，这类部件的三维模型不需要还原内部磁道、盘片、磁头臂等精密的微观结构，核心要做的是把对外的安装边界、接口位置、外形公差、避让空间做准确，才能给整机布局提供可靠的参考依据。很多刚接触结构设计的新人容易在这类标准件建模上走极端，要么花大量时间拆解硬盘还原内部每一个零件，要么随便拉个长方体凑数，这两种做法都偏离了工程建模的实际目的——前者会占用过多的装配体资源，在大型设备的总装环节拖慢视图操作响应，后者则会因为尺寸偏差导致后续结构干涉，比如硬盘托架的固定孔位对不上、SATA数据线和电源线的插接空间留不足、硬盘安装后和周边的散热片、走线槽产生磕碰。

从实际应用场景来看，2.5英寸SATA硬盘的适配范围非常广，台式机的额外存储扩展位、笔记本电脑的主存储仓、NAS网络存储设备的盘位、工业工控机的嵌入式存储位、监控录像机的存储盘仓，都会用到这个规格的产品，所以建模的时候首先要卡死的就是外形的基础尺寸：整体为扁长方体结构，宽度严格对应2.5英寸盘的标准宽度，厚度要匹配常规7mm规格的通用尺寸，长度方向的公差要控制在合理范围内，四个边角的倒角弧度要和实物一致，避免在做硬盘托架的限位结构时出现卡滞。其次是接口区域的建模，SATA数据接口和电源接口的位置在硬盘端面的一侧，两个接口的相对间距、金手指区域的凹陷深度、接口周边的塑料挡边尺寸都要做准确，因为这部分直接关系到接插件的配合，如果尺寸偏差，就会出现数据线插不到位、接口和壳体干涉的问题，很多新手建模的时候容易把接口位置做偏，后续装配的时候才发现线缆根本没法正常插接，还要回头修改模型，耽误整体的设计进度。

建模的时候要兼顾线框视图的显示性能，所以不必要的细节都要做简化处理，比如壳体表面的印刷标识、微小的散热纹理、螺丝孔的内螺纹细节都可以省略，只保留壳体的整体轮廓、固定螺丝孔的位置、接口的外形轮廓即可，这样在大型装配体里调用的时候，不管是实体显示还是线框模式，都能保持流畅的操作体验，不会因为模型面数过多导致视图卡顿。另外要注意硬盘侧面和底面的固定孔位，这些孔位是行业统一标准，位置分别在壳体侧面的前后位置和底面的四个对应点位，建模的时候要把这些孔位的中心位置、孔径大小、沉台深度做准确，因为硬盘托架、机箱硬盘位的固定螺丝柱都是按照这个标准位置设计的，如果孔位偏差，就会出现硬盘装不上、螺丝拧不进去的问题。

从设计思路上来说，这类标准存储部件的建模核心是服务于装配验证，而不是做产品的还原展示，所以所有的尺寸都要优先满足安装配合的需求，非配合面的细节可以适当简化。比如硬盘壳体的合模线、表面的细微磨砂质感都不需要做出来，只要保证整体的外形轮廓、安装点位、接口位置和实物一致就足够支撑工程设计使用。在实际的结构设计工作中，这类标准件模型通常会被存放到企业的标准件库中，设计人员在做整机布局的时候直接调用，不需要每次都重新建模，所以模型的坐标系原点最好设置在硬盘的安装基准面上，比如底面的中心位置，这样调用的时候可以快速和托架的安装面做配合约束，减少装配时的约束步骤。

还要考虑安装时的避让空间，建模完成后可以在模型周边预留出合理的操作空间示意，比如硬盘插拔时需要的滑动行程、接口处线缆的弯曲半径、硬盘工作时需要的散热间隙，这些空间虽然不属于硬盘本身的结构，但在做整机布局的时候是必须要考虑的，准确的硬盘模型可以帮助设计人员快速判断周边结构的位置是否合理，比如硬盘旁边的主板元件高度是否会挡住硬盘安装、硬盘架的卡扣位置是否会和硬盘壳体干涉、前面板的硬盘仓门是否能正常闭合。很多时候在设计初期用简化的方块做布局，容易忽略这些细节，等到打样试装的时候才发现干涉问题，而用尺寸准确的硬盘模型做前期布局验证，就能提前规避这些装配问题，减少后续的改模成本。

对于业余设计、方案展示类的项目来说，这个模型的精度完全可以满足可视化的需求，不管是做产品爆炸图、装配动画、方案汇报的演示素材，都能清晰展示硬盘在整机中的位置和安装方式，不需要额外补充细节。需要注意的是，这类简化模型不适合用来做硬盘本身的结构力学分析、热仿真分析，因为模型省略了内部的结构细节和壳体的壁厚参数，如果要做这类专业仿真，还需要根据实际的硬盘样品补充内部结构、材料参数、壁厚细节，但对于绝大多数的结构布局、装配验证、方案展示场景来说，这个简化模型的精度已经完全够用，既能保证设计参考的准确性，又能兼顾软件的运行效率，不会给后续的设计工作带来不必要的性能负担。
